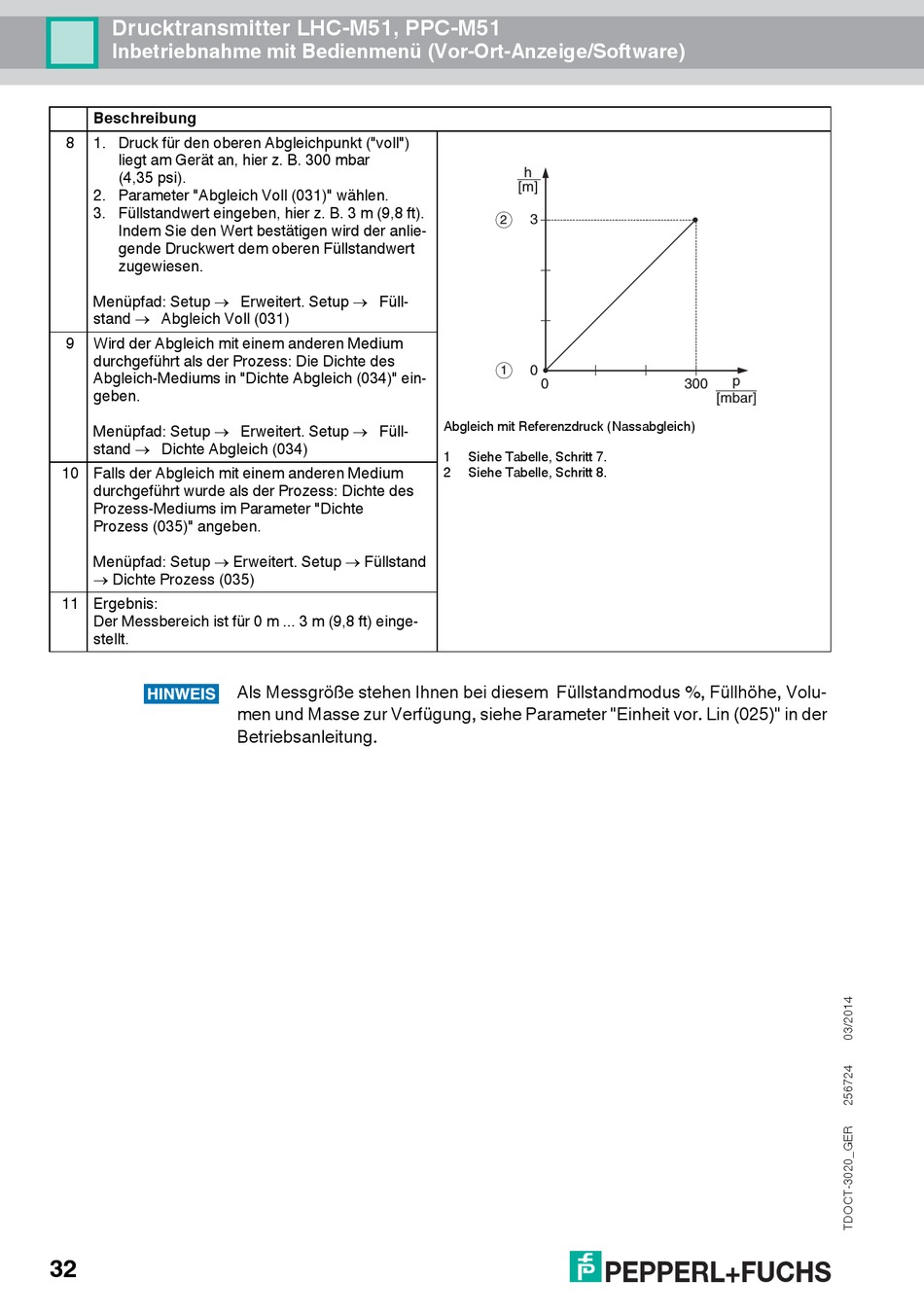

Pepperl+Fuchs LHC-M51 Betriebsanleitung Seite 32

Drucktransmitter LHC-M51, PPC-M51
Inbetriebnahme mit Bedienmenü (Vor-Ort-Anzeige/Software)
Beschreibung
8 1. Druck für den oberen Abgleichpunkt ("voll")
liegt am Gerät an, hier z. B. 300 mbar
(4,35 psi).
2. Parameter "Abgleich Voll (031)" wählen.
3. Füllstandwert eingeben, hier z. B. 3 m (9,8 ft).
Indem Sie den Wert bestätigen wird der anlie-
gende Druckwert dem oberen Füllstandwert
zugewiesen.
Menüpfad: Setup  Erweitert. Setup  Füll-
stand  Abgleich Voll (031)
9 Wird der Abgleich mit einem anderen Medium
durchgeführt als der Prozess: Die Dichte des
Abgleich-Mediums in "Dichte Abgleich (034)" ein-
geben.
Menüpfad: Setup  Erweitert. Setup  Füll-
stand  Dichte Abgleich (034)
10 Falls der Abgleich mit einem anderen Medium
durchgeführt wurde als der Prozess: Dichte des
Prozess-Mediums im Parameter "Dichte
Prozess (035)" angeben.
Menüpfad: Setup  Erweitert. Setup  Füllstand
 Dichte Prozess (035)
11 Ergebnis:
Der Messbereich ist für 0 m ... 3 m (9,8 ft) einge-
stellt.
HINWEIS
32
Als Messgröße stehen Ihnen bei diesem Füllstandmodus %, Füllhöhe, Volu-
men und Masse zur Verfügung, siehe Parameter "Einheit vor. Lin (025)" in der
Betriebsanleitung.
h
[m]
3
2
0
1
0
Abgleich mit Referenzdruck (Nassabgleich)
1 Siehe Tabelle, Schritt 7.
2 Siehe Tabelle, Schritt 8.
p
300
[mbar]
