Drucktransmitter LHC-M51, PPC-M51
Bedienung
–
+
Bedientasten

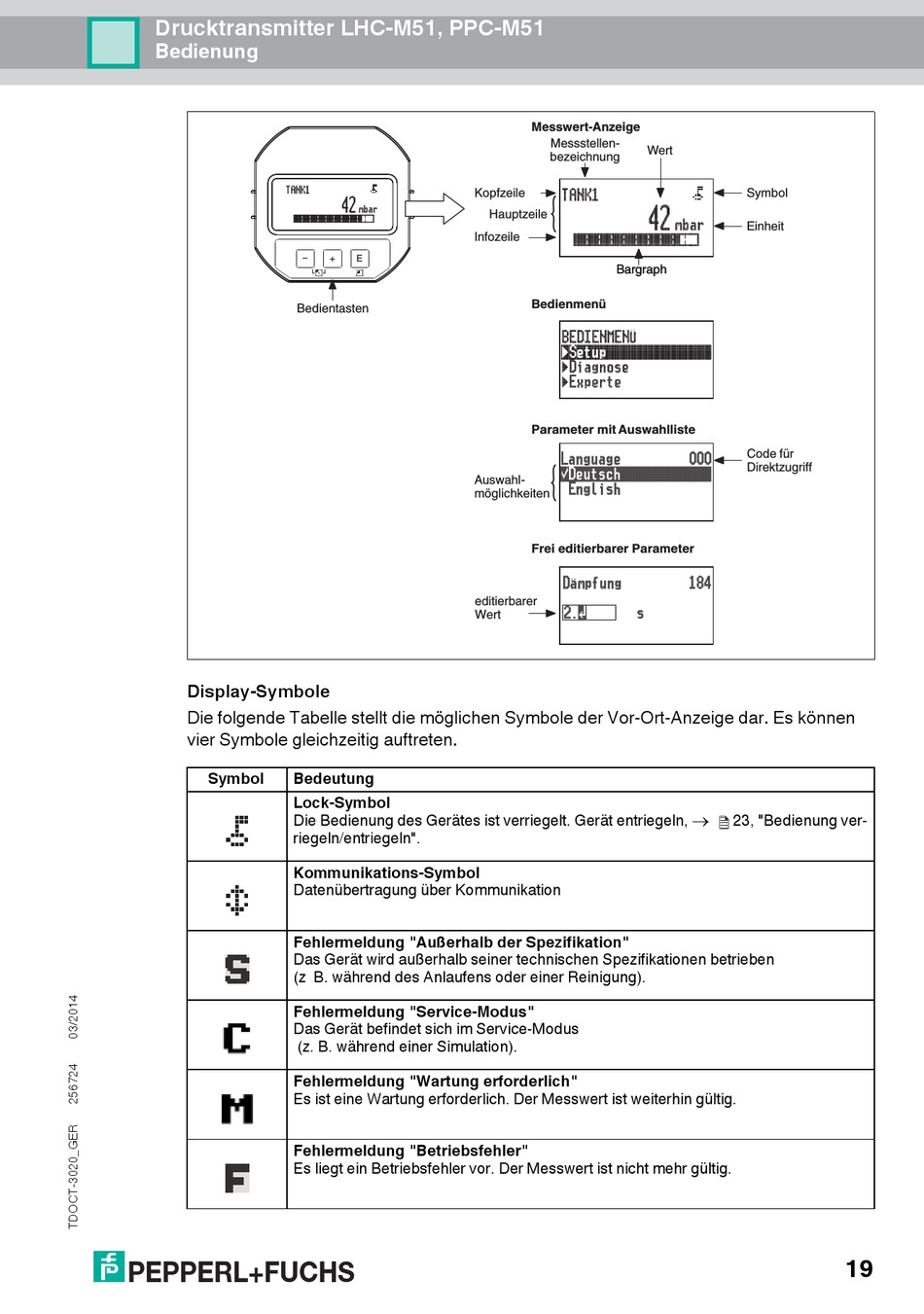

Display-Symbole

Die folgende Tabelle stellt die möglichen Symbole der Vor-Ort-Anzeige dar. Es können
vier Symbole gleichzeitig auftreten.
Symbol Bedeutung
Lock-Symbol
Die Bedienung des Gerätes ist verriegelt. Gerät entriegeln,
riegeln/entriegeln".
Kommunikations-Symbol
Datenübertragung über Kommunikation
Fehlermeldung "Außerhalb der Spezifikation"
Das Gerät wird außerhalb seiner technischen Spezifikationen betrieben
(z B. während des Anlaufens oder einer Reinigung).
Fehlermeldung "Service-Modus"
Das Gerät befindet sich im Service-Modus
(z. B. während einer Simulation).
Fehlermeldung "Wartung erforderlich"
Es ist eine Wartung erforderlich. Der Messwert ist weiterhin gültig.
Fehlermeldung "Betriebsfehler"
Es liegt ein Betriebsfehler vor. Der Messwert ist nicht mehr gültig.
Kopfzeile
Hauptzeile
Infozeile
E
Auswahl-
möglichkeiten
editierbarer
Wert
Messwert-Anzeige
Messstellen-
Wert
bezeichnung
Bargraph Bargraph
Bedienmenü
Parameter mit Auswahlliste
Frei editierbarer Parameter

Symbol
Einheit
Code für
Direktzugriff
23, "Bedienung ver-
19
