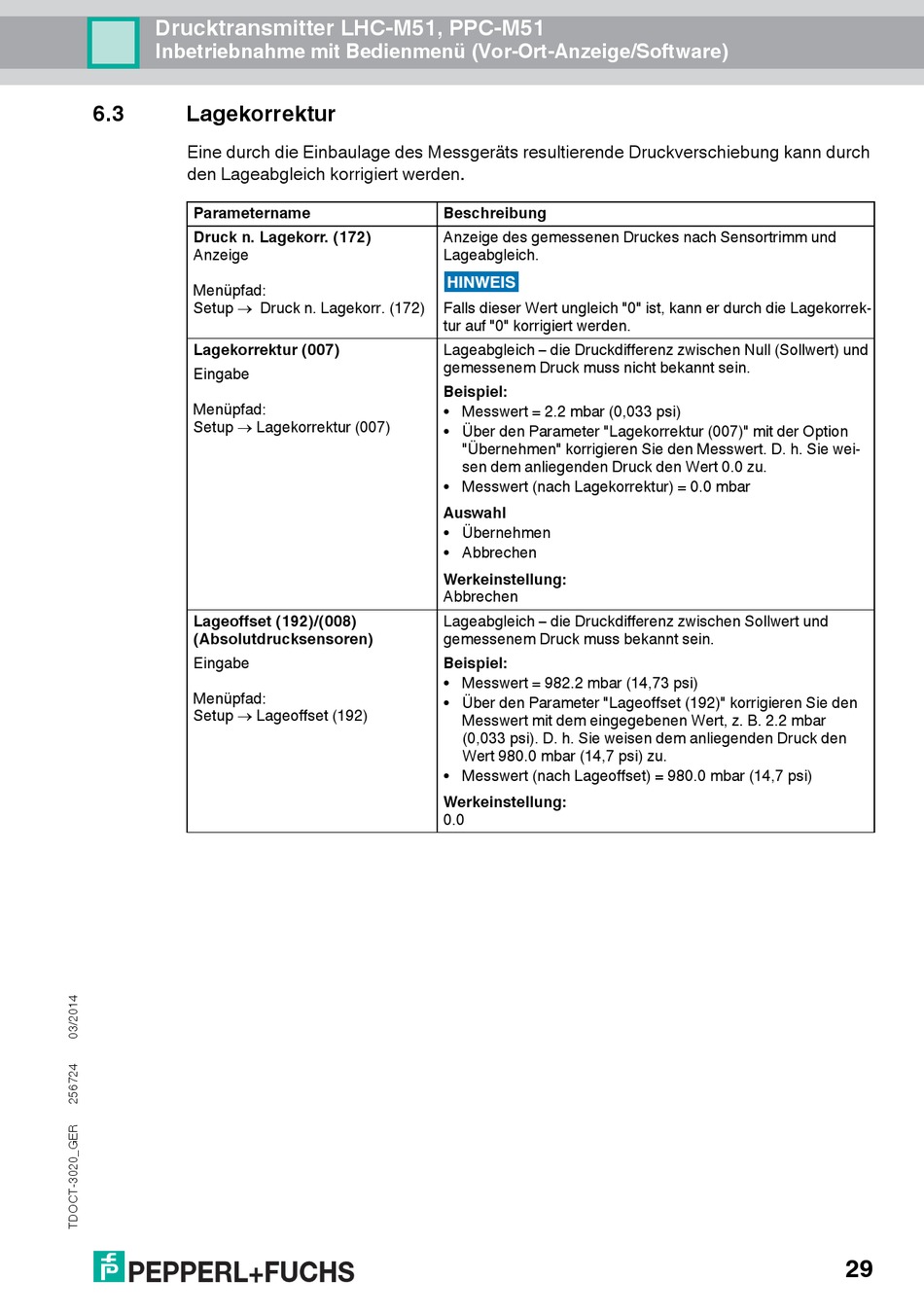

Drucktransmitter LHC-M51, PPC-M51
Inbetriebnahme mit Bedienmenü (Vor-Ort-Anzeige/Software)
6.3

Lagekorrektur

Eine durch die Einbaulage des Messgeräts resultierende Druckverschiebung kann durch
den Lageabgleich korrigiert werden.
Parametername
Druck n. Lagekorr. (172)
Anzeige
Menüpfad:
Setup  Druck n. Lagekorr. (172)
Lagekorrektur (007)
Eingabe
Menüpfad:
Setup Lagekorrektur (007)
Lageoffset (192)/(008)
(Absolutdrucksensoren)
Eingabe
Menüpfad:
Setup Lageoffset (192)

Beschreibung

Anzeige des gemessenen Druckes nach Sensortrimm und
Lageabgleich.
HINWEIS
Falls dieser Wert ungleich "0" ist, kann er durch die Lagekorrek-
tur auf "0" korrigiert werden.
Lageabgleich – die Druckdifferenz zwischen Null (Sollwert) und
gemessenem Druck muss nicht bekannt sein.
Beispiel:
• Messwert = 2.2 mbar (0,033 psi)
• Über den Parameter "Lagekorrektur (007)" mit der Option
"Übernehmen" korrigieren Sie den Messwert. D. h. Sie wei-
sen dem anliegenden Druck den Wert 0.0 zu.
• Messwert (nach Lagekorrektur) = 0.0 mbar
Auswahl
• Übernehmen
• Abbrechen
Werkeinstellung:
Abbrechen
Lageabgleich – die Druckdifferenz zwischen Sollwert und
gemessenem Druck muss bekannt sein.
Beispiel:
• Messwert = 982.2 mbar (14,73 psi)
• Über den Parameter "Lageoffset (192)" korrigieren Sie den
Messwert mit dem eingegebenen Wert, z. B. 2.2 mbar
(0,033 psi). D. h. Sie weisen dem anliegenden Druck den
Wert 980.0 mbar (14,7 psi) zu.
• Messwert (nach Lageoffset) = 980.0 mbar (14,7 psi)
Werkeinstellung:
0.0
29
