Drucktransmitter LHC-M51, PPC-M51
Inbetriebnahme mit Bedienmenü (Vor-Ort-Anzeige/Software)
Beschreibung
1 Über den Parameter "Lin. Modus (037)" die Option
"Halbautom. Eingabe" wählen.
Menüpfad: Setup Erweitert. Setup Lineari-
sierung Lin. Modus (037)
2 Über den Parameter "Einheit n. Lin. (038)" eine
Einheit auswählen, z. B. m
Menüpfad: Setup Erweitert. Setup Lineari-
sierung Einheit n. Lin. (038)
3 Tank bis zur Höhe des 1. Punktes füllen.
4 Über den Parameter "Zeilen-Nr. (039)" die Num-
mer des Tabellenpunktes eingeben.
Menüpfad: Setup Erweitert. Setup Lineari-
sierung Zeilen-Nr. (039)
Über den Parameter "X-Wert (040) (Manuelle Auf-
nahme)" wird die momentane Füllhöhe angezeigt.
Menüpfad: Setup Erweitert. Setup Lineari-
sierung X-Wert (040) (Manuelle Aufnahme)
Über den Parameter "Y-Wert (041) (Manuelle Auf-
nahme/Halbautomatische Aufnahme)" den zuge-
hörigen Volumenwert eingeben, hier z. B. 0 m
Wert bestätigen.
Menüpfad: Setup Erweitert. Setup Lineari-
sierung Y-Wert (041) (Manuelle Aufnahme/
Halbautomatische Aufnahme)
5 Um einen weiteren Tabellenpunkt einzugeben,
über den Parameter "Tabelle bearb. (042)" die
Option "Nächster Punkt" wählen.
Nächsten Punkt eingeben wie in Schritt 4.
Menüpfad: Setup Erweitert. Setup Lineari-
sierung Tabelle bearb. (042)
6 Wenn alle Punkte der Tabelle eingegeben sind,
über den Parameter "Lin. Modus (037)" die Option
"Tabelle aktivieren" wählen.
Menüpfad: Setup Erweitert. Setup Lineari-
sierung Lin. Modus (037)
7 Ergebnis:
Es wird der Messwert nach Linearisierung ange-
zeigt
Fehlermeldung F510 "Linearisierung" wird angezeigt so lange Tabelle einge-
HINWEIS
geben und nicht aktiviert wird.
.
3
und
3

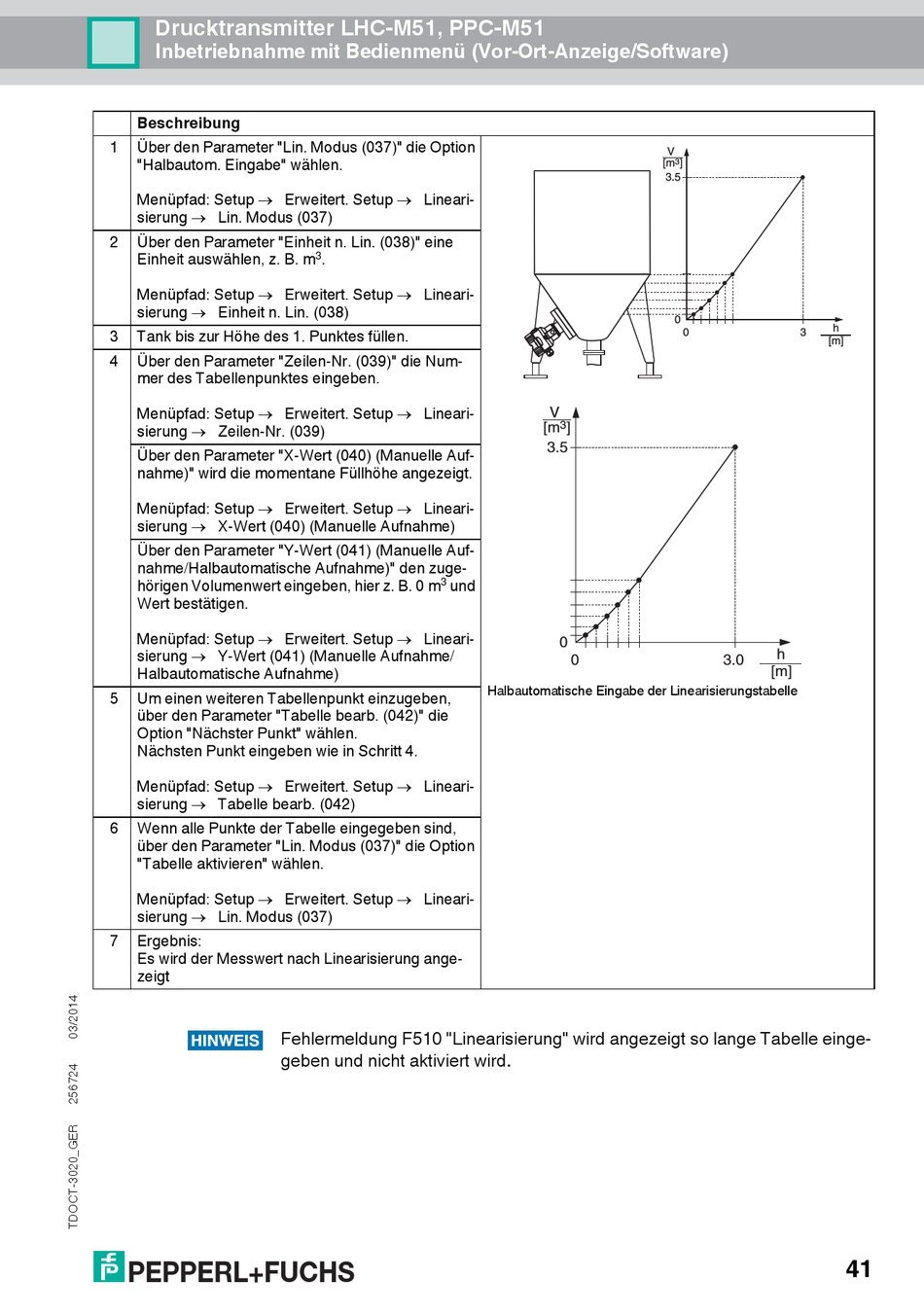

Halbautomatische Eingabe der Linearisierungstabelle
V
[m ] 3
3.5
0
0
V
3
[m ]
3.5
0
0
h
3
[m]
h
3.0
[m]
