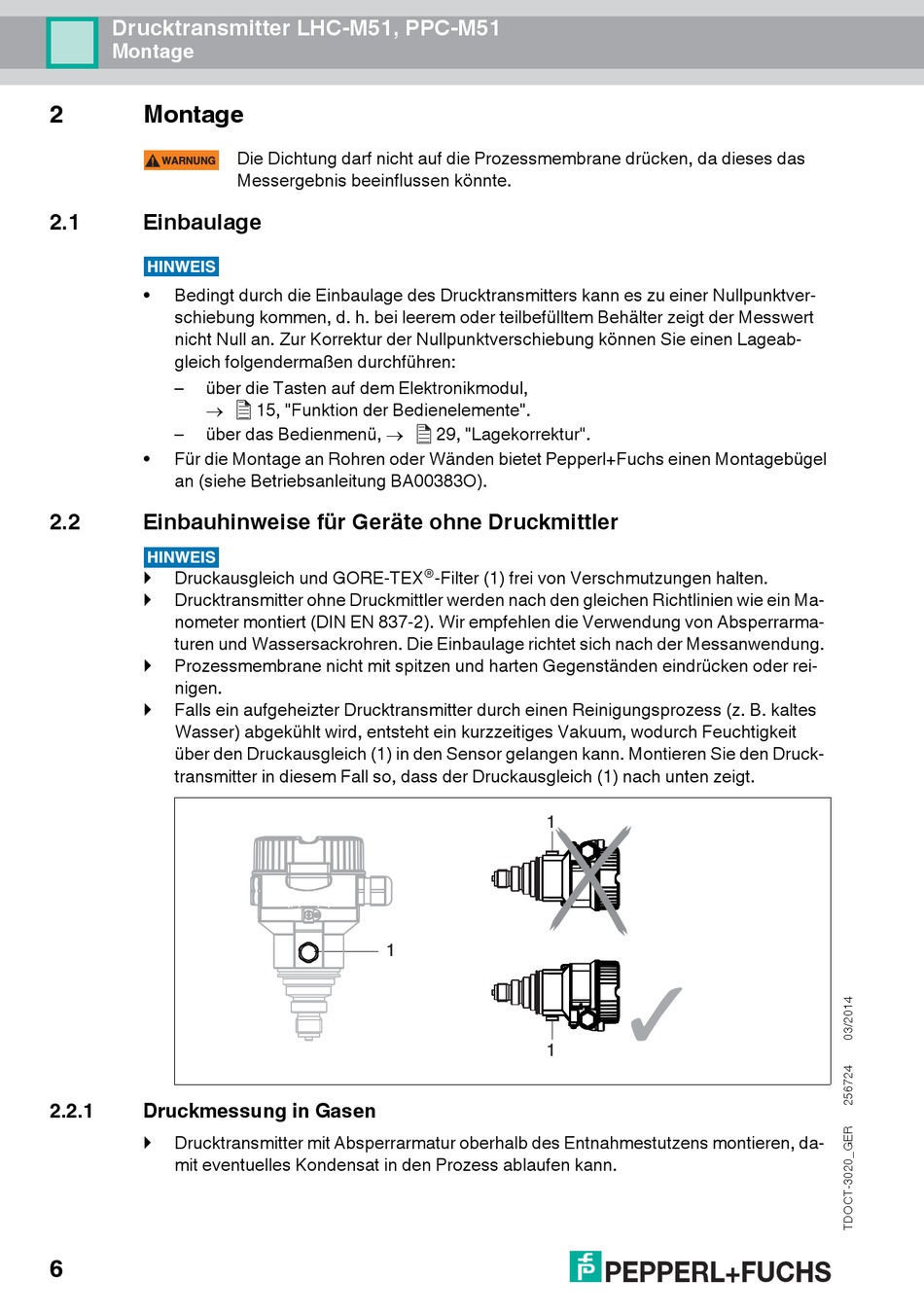

Drucktransmitter LHC-M51, PPC-M51

Montage

2 Montage
WARNUNG
2.1

Einbaulage

HINWEIS
• Bedingt durch die Einbaulage des Drucktransmitters kann es zu einer Nullpunktver-
schiebung kommen, d. h. bei leerem oder teilbefülltem Behälter zeigt der Messwert
nicht Null an. Zur Korrektur der Nullpunktverschiebung können Sie einen Lageab-
gleich folgendermaßen durchführen:
– über die Tasten auf dem Elektronikmodul,

– über das Bedienmenü, 
• Für die Montage an Rohren oder Wänden bietet Pepperl+Fuchs einen Montagebügel
an (siehe Betriebsanleitung BA00383O).
2.2 Einbauhinweise für Geräte ohne Druckmittler
HINWEIS
Druckausgleich und GORE-TEX

Drucktransmitter ohne Druckmittler werden nach den gleichen Richtlinien wie ein Ma-

nometer montiert (DIN EN 837-2). Wir empfehlen die Verwendung von Absperrarma-
turen und Wassersackrohren. Die Einbaulage richtet sich nach der Messanwendung.
Prozessmembrane nicht mit spitzen und harten Gegenständen eindrücken oder rei-

nigen.
Falls ein aufgeheizter Drucktransmitter durch einen Reinigungsprozess (z. B. kaltes

Wasser) abgekühlt wird, entsteht ein kurzzeitiges Vakuum, wodurch Feuchtigkeit
über den Druckausgleich (1) in den Sensor gelangen kann. Montieren Sie den Druck-
transmitter in diesem Fall so, dass der Druckausgleich (1) nach unten zeigt.
2.2.1

Druckmessung in Gasen

Drucktransmitter mit Absperrarmatur oberhalb des Entnahmestutzens montieren, da-

mit eventuelles Kondensat in den Prozess ablaufen kann.
6
Die Dichtung darf nicht auf die Prozessmembrane drücken, da dieses das
Messergebnis beeinflussen könnte.
15, "Funktion der Bedienelemente".
1
29, "Lagekorrektur".
® -Filter (1) frei von Verschmutzungen halten.
1
1
