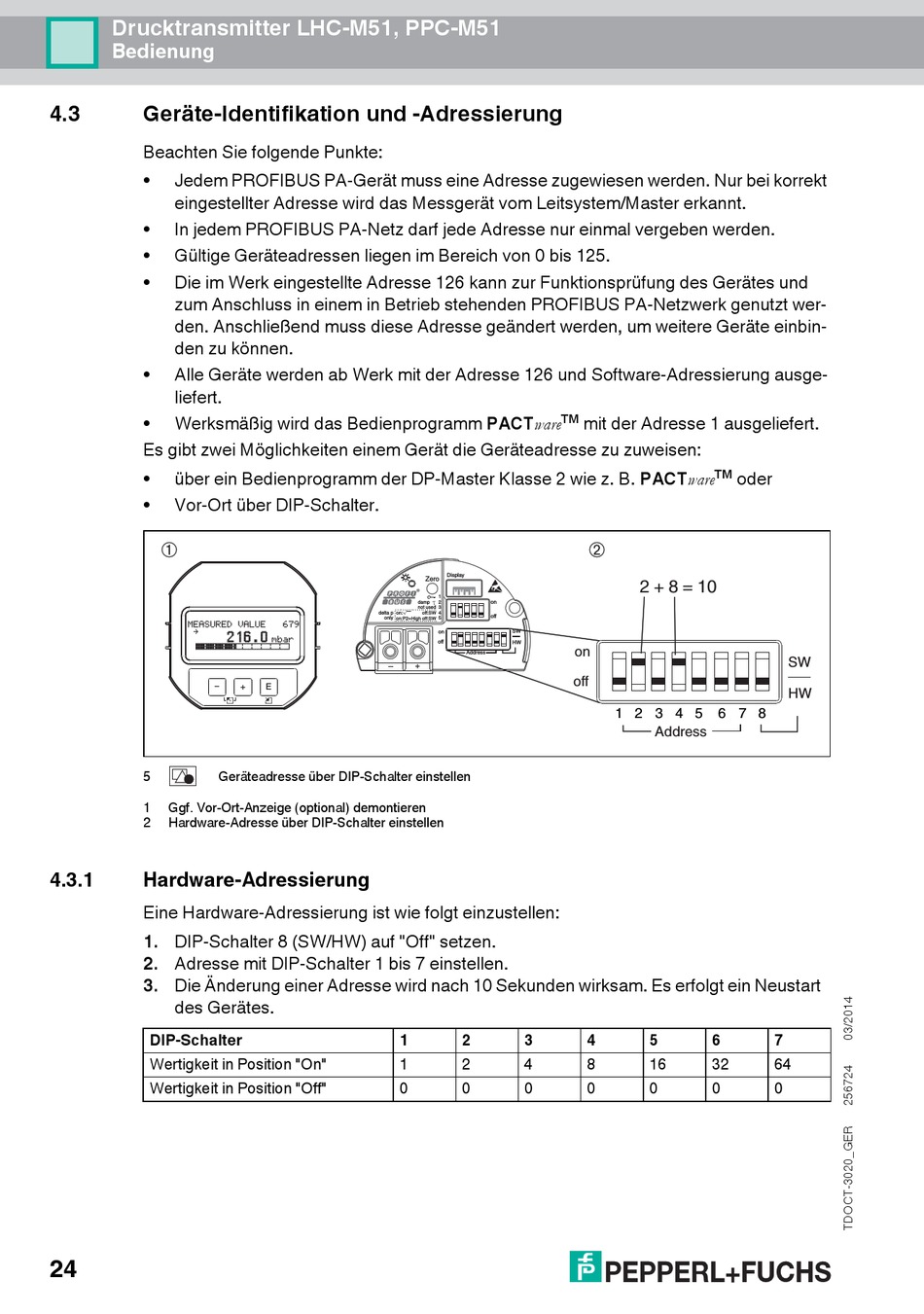

4.3 Geräte-Identifikation und -Adressierung
Beachten Sie folgende Punkte:
• Jedem PROFIBUS PA-Gerät muss eine Adresse zugewiesen werden. Nur bei korrekt
eingestellter Adresse wird das Messgerät vom Leitsystem/Master erkannt.
• In jedem PROFIBUS PA-Netz darf jede Adresse nur einmal vergeben werden.
• Gültige Geräteadressen liegen im Bereich von 0 bis 125.
• Die im Werk eingestellte Adresse 126 kann zur Funktionsprüfung des Gerätes und
zum Anschluss in einem in Betrieb stehenden PROFIBUS PA-Netzwerk genutzt wer-
den. Anschließend muss diese Adresse geändert werden, um weitere Geräte einbin-
den zu können.
• Alle Geräte werden ab Werk mit der Adresse 126 und Software-Adressierung ausge-
liefert.
• Werksmäßig wird das Bedienprogramm PACTware
Es gibt zwei Möglichkeiten einem Gerät die Geräteadresse zu zuweisen:
• über ein Bedienprogramm der DP-Master Klasse 2 wie z. B. PACTware
• Vor-Ort über DIP-Schalter.
–
5 Geräteadresse über DIP-Schalter einstellen
1 Ggf. Vor-Ort-Anzeige (optional) demontieren
2 Hardware-Adresse über DIP-Schalter einstellen
4.3.1

Hardware-Adressierung

Eine Hardware-Adressierung ist wie folgt einzustellen:
1. DIP-Schalter 8 (SW/HW) auf "Off" setzen.
2. Adresse mit DIP-Schalter 1 bis 7 einstellen.
3. Die Änderung einer Adresse wird nach 10 Sekunden wirksam. Es erfolgt ein Neustart
des Gerätes.
DIP-Schalter
Wertigkeit in Position "On"
Wertigkeit in Position "Off"
