IC-KP2-2HB21-2V1D
Installation
5.3.5

Anschlusshinweise zum EtherCAT

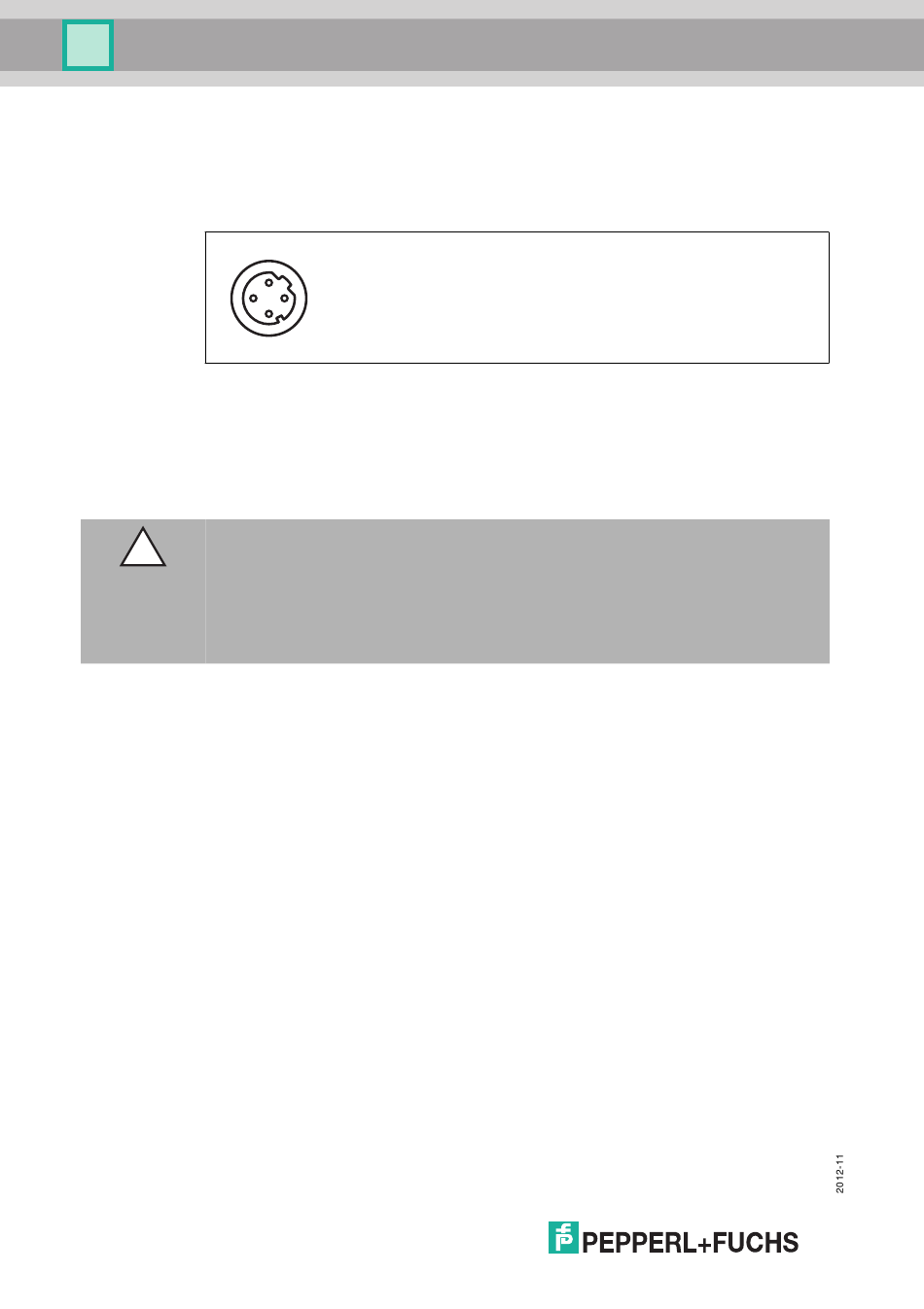

Für den Anschluss der IDENTControl Compact Auswerteeinheit an ein EtherCAT-
Netzwerk verwenden Sie die D-codierte M12-Buchse und das Kabel V1SD-G-
5M-PUR-ABG-V45-G.
4
1
2
3
4
Vorsicht!
Elektromagnetische Störungen
Funktionsstörung des Geräts durch EMV-Einflüsse.
Die M12-Buchse ist mit dem geerdeten Gehäuse galvanisch verbunden. Um
Störungen zu vermeiden, verwenden Sie Kabel mit durchgehendem Schirm.
20
1
2
3
Tx+
Rx+
Tx-
Rx-
