Installation
5.3.2
Schreib-/Lesekopf und Triggersensoren
An die IDENTControl Compact können Sie bis zu zwei Schreib-/Leseköpfe
(125 kHz oder 13,56 MHz) oder Schreib-/Leseköpfe mit elektromagnetischer
Kopplung (UHF mit 868 MHz) anschließen.
Statt eines Schreib-/Lesekopfs können Sie an der Buchse 1 oder 2 einen
Triggersensor anschließen. Den Triggersensor können Sie einem Schreib-
/Lesekopf zuordnen. Der Triggersensor muss plusschaltend sein.
1
Passende Schreib-/Leseköpfe siehe Kapitel 4.1.1 und passende Anschlusskabel
siehe Kapitel 4.2.1.

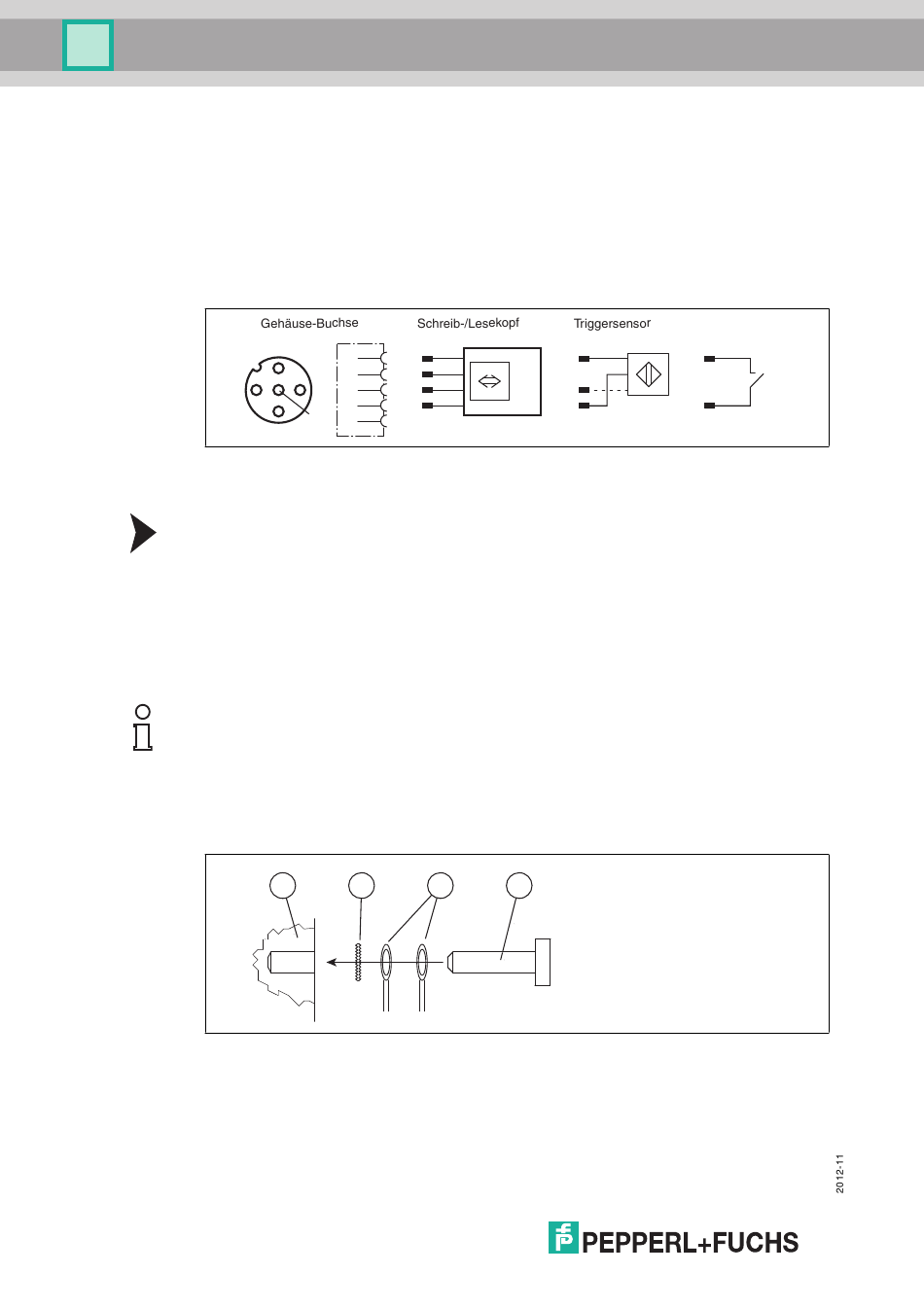

Schreib-/Leseköpfe anschließen
Schließen Sie die Schreib-/Leseköpfe bzw. den Triggersensor mit passendem
Anschlusskabel über die M12-Steckverbindung auf der Gehäuseoberseite an.
5.3.3
Erdungsanschluss
Die IDENTControl Compact Auswerteeinheit schließen Sie über eine Schraube
rechts unten am Gehäuse an die Erde an.
Hinweis!
Um eine sichere Erdung zu gewährleisten, müssen Sie die Zahnscheibe
zwischen den Quetschverbindern und dem Gehäuse montieren.
Verwenden Sie einen Schutzerde-Leiter mit einem Leitungsquerschnitt von
mindestens 4 mm
1
2
3
4
18
2
1
2
3
3
4
5
5
4
2
.
1
2
Gehäuse
Zahnscheibe
Quetschverbinder
Sicherungsschraube
+
A
Signal
-
B
3
4
Triggerschalter
+
-
