INX360D-F99-B16-V15 / INY360D-F99-B16-V15
Installation
5
Installation
5.1
Montage
Neigungssensoren der Baureihe -F99 bestehen aus dem Sensormodul und dem
dazugehörigen Gehäuse aus Aluminium-Druckguss. Wählen Sie zur Montage des Sensors
eine ebene Fläche mit den Mindestabmessungen 70 mm x 50 mm.
Zur Sensormontage gehen Sie wie folgt vor:
1.
Lösen Sie die Zentralschraube unterhalb des Sensoranschlusses.
2.
Schieben Sie das Klemmelement so weit zurück, bis Sie das Sensormodul aus dem
Gehäuse entnehmen können.
3.
Nehmen Sie das Sensormodul aus dem Gehäuse
4.

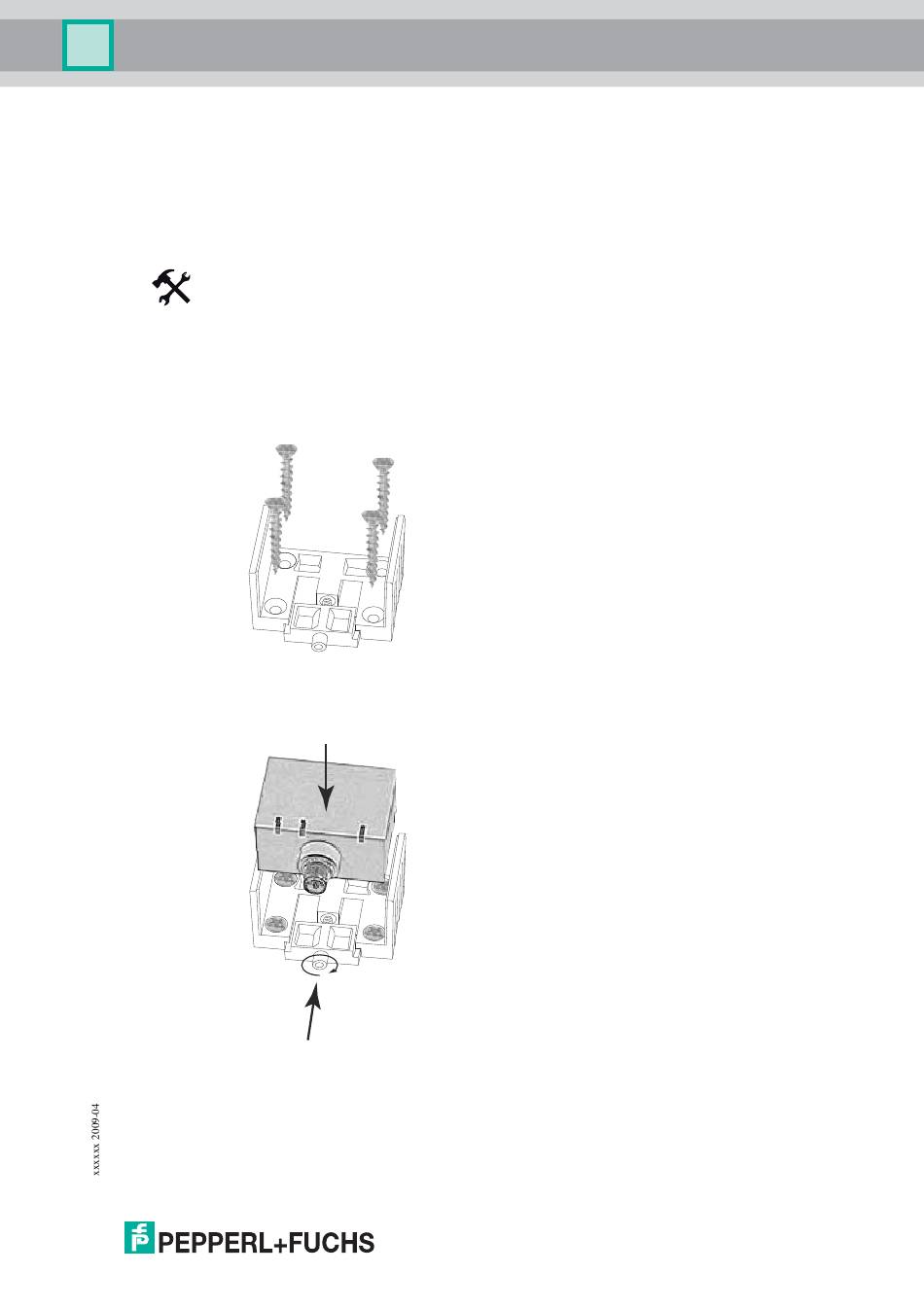

Positionieren Sie das Gehäuse am gewünschten Montageort und befestigen Sie es mit
vier Senkkopfschrauben. Achten Sie darauf, dass die Schraubenköpfe nicht überstehen.
5.
Setzen Sie das Sensormodul in das Gehäuse ein (1.). Schieben Sie das Klemmelement
bündig in das Gehäuse. Kontrollieren Sie den ordnungsgemäßen Sitz des
Sensorelements.
6.
Ziehen Sie nun die Zentralschraube unterhalb des Sensoranschlusses fest (2.).
Der Neigungssensor INX(Y)360D-F99... ist nun montiert.
1.
2.
