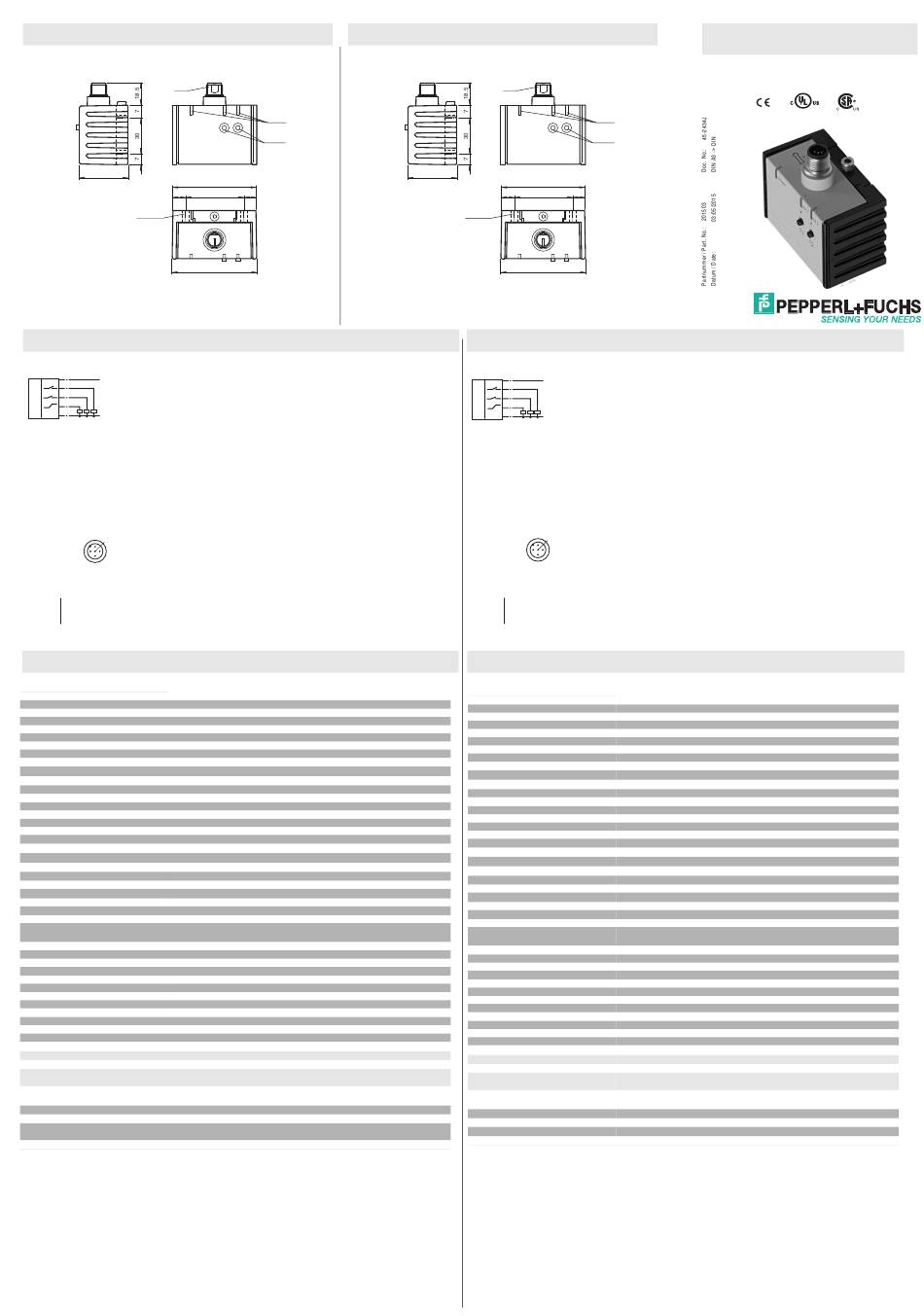

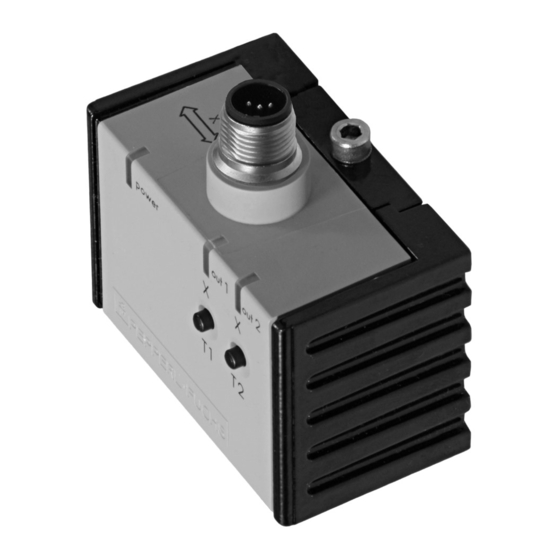

Pepperl+Fuchs INX360D-F99-I2E2-V15 Handbuch

Abmessungen
M12
37
10
4 x ø 5.5
Alle Abmessungen in mm
Elektrischer Anschluss/Kurven/Zusätzliche Informationen
Normsymbol/Anschluss:
1
+U B
2
Out 2
I
4
Out 1
5
Analogausgang
3
-U B
1
5
2 4
3
Adernfarben gemäß EN 60947-5-2
1 BN (braun)
2 WH (weiß)
3 BU (blau)
4 BK (schwarz)
5 GY (grau)
Technische Daten
Allgemeine Daten
Typ Neigungssensor, 1-achsig
Messbereich 0 ... 360 °
Absolute Genauigkeit ≤ ± 0,5 °
Ansprechverzug ≤ 20 ms
Auflösung ≤ 0,1 °
Reproduzierbarkeit ≤ ± 0,1 °
Temperatureinfluss ≤ 0,027 °/K
Kenndaten funktionale Sicherheit
MTTF 300 a
d
Gebrauchsdauer (T ) 20 a
M
Diagnosedeckungsgrad (DC) 0 %
Anzeigen/Bedienelemente
Betriebsanzeige LED, grün
Teach-In-Anzeige 2 LEDs gelb (Schaltzustand), blinkend
Taster 2 Taster ( Einlernen der Schaltpunkte , Einlernen des Auswertebereiches )
Schaltzustand 2 LEDs gelb: Schaltzustand (je Ausgang)
Elektrische Daten
Betriebsspannung U 10 ... 30 V DC
B
Leerlaufstrom I ≤ 25 mA
0
Bereitschaftsverzug t ≤ 200 ms
v
Schaltausgang
Ausgangstyp 2 Schaltausgänge pnp, Schließer , verpolgeschützt , kurzschlussfest
Betriebsstrom I ≤ 100 mA
L
Spannungsfall ≤ 3 V
Analogausgang
Ausgangstyp 1 Stromausgang 4 ... 20 mA
Lastwiderstand 0 ... 200 Ω bei U
0 ... 500 Ω bei U
Umgebungsbedingungen
Umgebungstemperatur -40 ... 85 °C (-40 ... 185 °F)
Lagertemperatur -40 ... 85 °C (-40 ... 185 °F)
Mechanische Daten
Anschlussart Gerätestecker M12 x 1, 5-polig
Gehäusematerial PA
Schutzart IP68 / IP69K
Masse 240 g
Werkseinstellungen
Schaltausgang 1 -30 ° ... 30 °
Schaltausgang 2 -30 ° ... 30 °
Analogausgang -45 ° ... 45 °
Normen- und Richtlinienkonformität
Normenkonformität
Schock- und Stoßfestigkeit 100 g gemäß DIN EN 60068-2-27
Normen EN 60947-5-2:2007
IEC 60947-5-2:2007
Zulassungen und Zertifikate
UL-Zulassung cULus Listed, Class 2 Power Source
CSA-Zulassung cCSAus Listed, General Purpose, Class 2 Power Source
CCC-Zulassung Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-
Kennzeichnung versehen.
E1-Typgenehmigung 10R-04
Einbaulage
Im Auslieferungszustand ist die Null-Lage der Sensorachsen erreicht, wenn der elektrische Anschluss des Sensors senkrecht nach oben weist.
Dimensions
LEDs
Taster
64
45 10
65
All dimensions im mm
= 10 ... 18 V
B
= 18 ... 30 V
B
M12
LEDs
Button
37
64
10 45 10
4 x ø 5.5
65
Electrical Connection / Curves / Additional Information
Standard symbol/Connection:
1
+U B
2
Out 2
I
4
Out 1
5
Analogue output
3
-U B
1
5
2 4
3
Wire colors in accordance with EN 60947-5-2
1 BN (brown)
2 WH (white)
3 BU (blue)
4 BK (black)
5 GY (gray)
Technical data
General specifications
Type
Measurement range
Absolute accuracy
Response delay
Resolution
Repeat accuracy
Temperature influence
Functional safety related parameters
MTTF
d
Mission Time (T )
M
Diagnostic Coverage (DC)
Indicators/operating means
Operation indicator
Teach-In indicator
Button
Switching state
Electrical specifications
Operating voltage U
B
No-load supply current I
0
Time delay before availability t
v
Switching output
Output type
Operating current I
L
Voltage drop
Analog output
Output type
Load resistor
Ambient conditions
Ambient temperature
Storage temperature
Mechanical specifications
Connection type
Housing material
Degree of protection
Mass
Factory settings
Switching output 1
Switching output 2
Analog output
Compliance with standards and directives
Standard conformity
Shock and impact resistance
Standards
Approvals and certificates
UL approval
CSA approval
CCC approval
E1 Type approval
Sensor Orientation
In the default setting the zero position of the sensor is reached, when the electrical connection faces straight upwards.
Neigungssensor
Inclination sensor
INX360D-F99-I2E2-V15
Inclination sensor, 1-axis
0 ... 360 °
≤ ± 0.5 °
≤ 20 ms
≤ 0.1 °
≤ ± 0.1 °
≤ 0.027 °/K
300 a
20 a
0 %
LED, green
2 LEDs yellow (switching status), flashing
2 push-buttons ( Switch points programming , Evaluation range programming )
2 yellow LEDs: Switching status (each output)
10 ... 30 V DC
≤ 25 mA
≤ 200 ms
2 switch outputs PNP, NO , reverse polarity protected , short-circuit protected
≤ 100 mA
≤ 3 V
1 current output 4 ... 20 mA
0 ... 200 Ω at U = 10 ... 18 V
B
0 ... 500 Ω at U = 18 ... 30 V
B
-40 ... 85 °C (-40 ... 185 °F)
-40 ... 85 °C (-40 ... 185 °F)
5-pin, M12 x 1 connector
PA
IP68 / IP69K
240 g
-30 ° ... 30 °
-30 ° ... 30 °
-45 ° ... 45 °
100 g according to DIN EN 60068-2-27
EN 60947-5-2:2007
IEC 60947-5-2:2007
cULus Listed, Class 2 Power Source
cCSAus Listed, General Purpose, Class 2 Power Source
CCC approval / marking not required for products rated ≤36 V
10R-04
