INX360D-F99-B16-V15 / INY360D-F99-B16-V15
Installation
5.2
Elektrischer Anschluss
Der elektrische Anschluss des Neigungssensors INX(Y)360D-F99-B16-V15 erfolgt über den 5-
poligen Gerätestecker, M12 x 1. Ein eventuell nötiger Busabschlusswiderstand ist extern mittels
T-Stück anzubringen (siehe Kapitel 9.1).
I

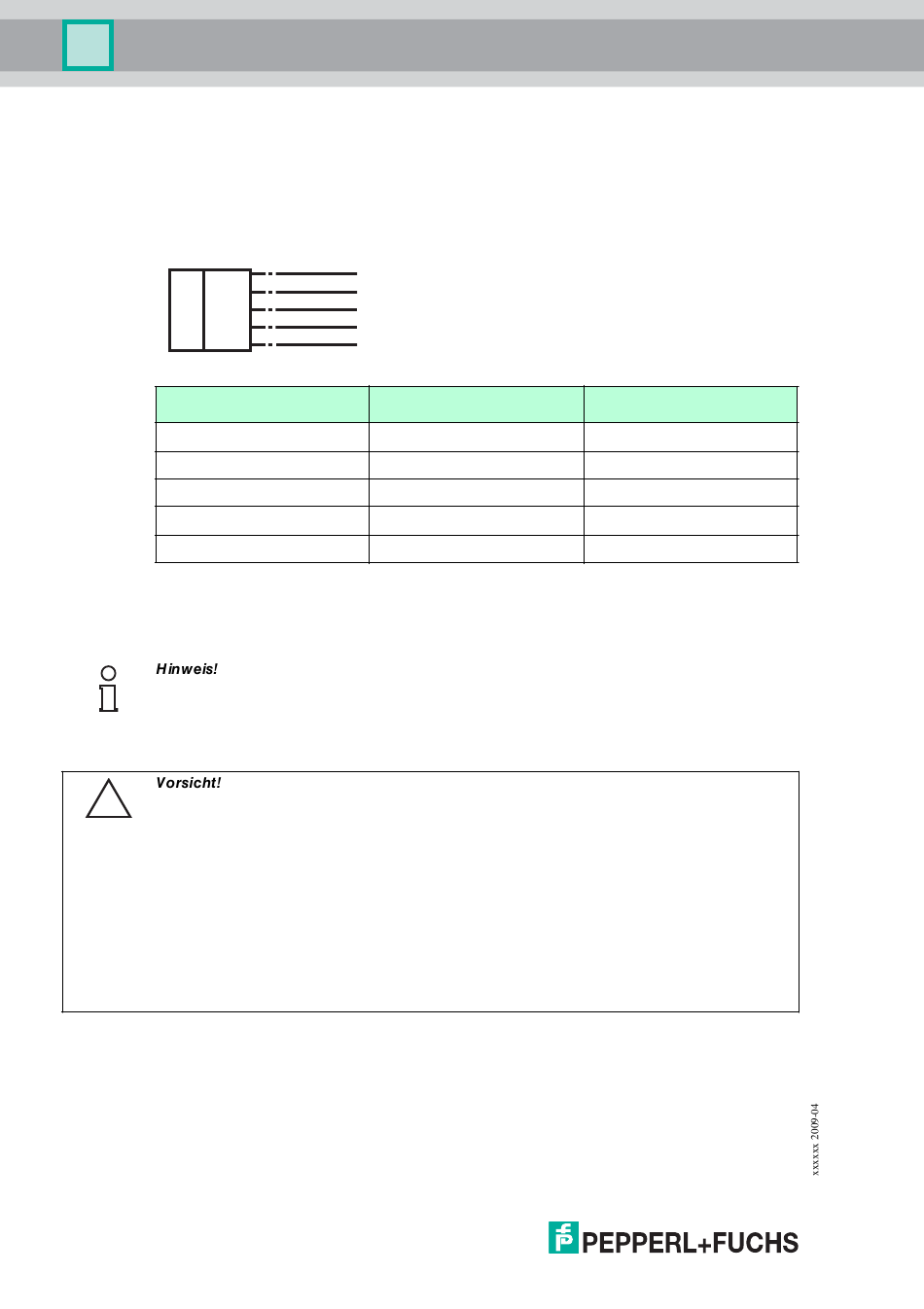

Tabelle 5.1: Steckerbelegung
Die oben genannten Adernfarben gelten für den Fall, dass eines der im Zubehör (siehe Kapitel
9.1) genannten Buskabel von Pepperl+Fuchs verwendet wird.
Beschädigung des Geräts
Anschließen von Wechselspannung oder zu hoher Versorgungsspannung kann das Gerät
beschädigen oder die Gerätefunktion stören.
Falscher elektrischer Anschluss durch Verpolung kann das Gerät beschädigen oder die
Gerätefunktion stören.
Neigungssensor an Gleichspannung (DC) anschließen. Stellen Sie sicher, dass die Höhe der
Versorgungsspannung im spezifizierten Bereich des Sensors liegt. Stellen Sie sicher, dass die
Anschlussdrähte der verwendeten Kabeldose richtig angeschlossen sind.
10
1
n.c.
2
+U
B
3
GND
4
CAN-H
5
CAN-L
Pin
1
2
3
4
5
Adernfarbe
-
rot
schwarz
weiß
blau
Bezeichnung
nicht verwendet
+UB
GND
CAN-H
CAN-L
