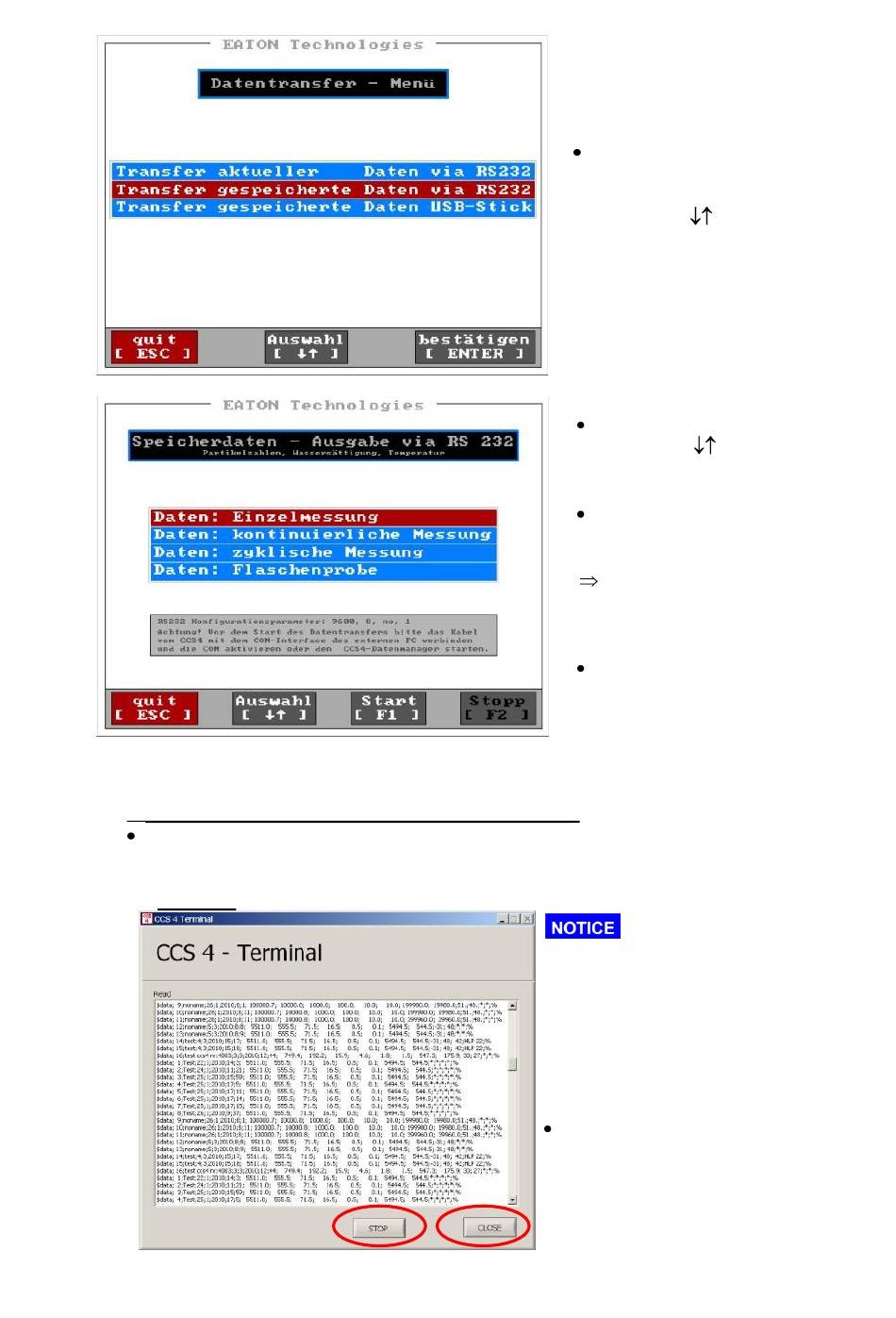

(5) Anzeige der übertragenen Daten im Datenmanager
Übertragene Daten werden je nach Auswahl unter Punkt (3) in „Terminal" oder in
„Data Manager" des Datenmangerprogramms angezeigt.
a) Terminal
Bedienungsanleitung CCS 4, 25/ 06/ 2013
„Datenübertragung der
gespeicherten Werte über
die RS232-Schnittstelle" mit
Hilfe der [
auswählen und mit [ENTER]
bestätigen.
Auswahl der Messart mit
Hilfe der [
(Auswahl ist rot unterlegt)
Start der Übertragung mittels
[F1] am CCS 4.
Messdaten des
entsprechenden Modus werden
übertragen.
Nach der Übertragung wird
der Bereitstellungszyklus mit
[F2] am CCS 4 beendet.
Wenn ein leeres
Terminalfenster erscheint, ist
der richtige COM-Port
auszuwählen und die
Verbindung neu zu überprüfen.
Die Überprüfung der
Übertragung kann mit „STOP"
angehalten werden und mit
„CLOSE" zurück zum
Hauptmenü des
Datenmanagers.
] – Tasten
] – Tasten.
38
