USV TRITON PF1 (10 - 40 kVA, 3-ph)
4.1
Anlagenvarianten und Gerätekomponenten
Die TRITON PF1-Serie basiert auf einem Schaltschrank-Konzept, welches je
nach Konfiguration mit einem USV-Modul und interne Batterien geliefert wird.
Hierdurch lassen sich Leistungsbereiche von 10 - 40 kVA herstellen. Aufbaube-
dingt werden die Anlagen jedoch in zwei Leitungsklassen eingeteilt:
Leitungsbereich:
10 / 15 / 20 kVA
Der Überblick (Tabelle) zeigt, dass diese USV-Anlagen mit internen Akkumula-
toren bestückt werden können. Hierdurch kann, je nach gewünschter Autono-
miezeit, ein externer Akkuschrank entfallen.
4.1.1
TRITON PF1-Serie 10 / 15 / 20 kVA

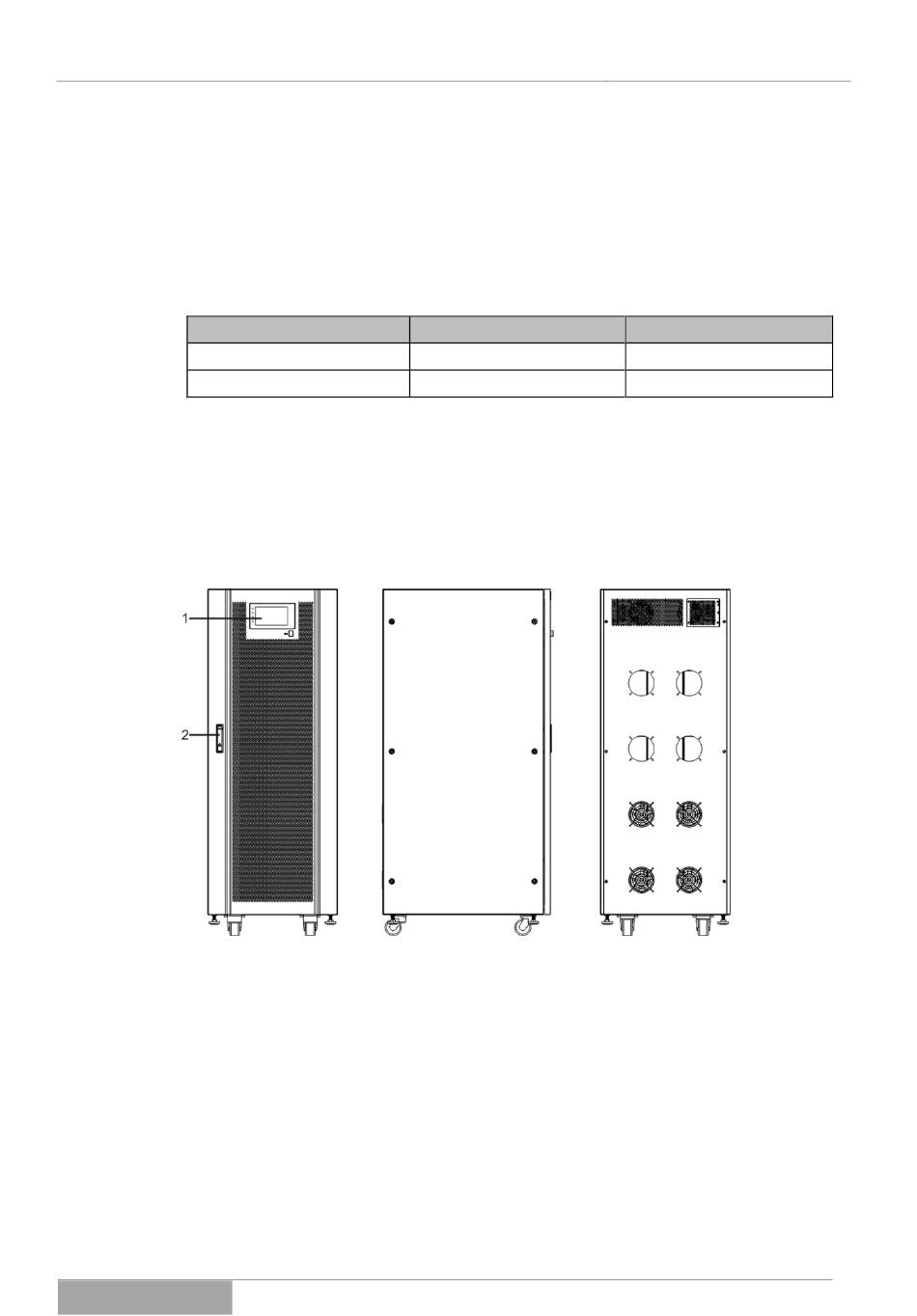

Abb. 4-1 Vorder-, Seiten- und Rückansicht der TRITON PF1 Anlage (10 – 20
kVA).
Die Abbildung (Abb. 4-1, oben) zeigt die drei Ansichten der USV. Die Anlage ist
roll bar und über die einstellbaren Standfüße sicher zu fixieren. Alle zur Bedie-
nung notwendigen Elemente befinden sich in der Gerätefront (-Türe). Hierzu
zählt lediglich das Bedienpanel (1). Ein Schließsystem (2) sichert die USV vor
unbefugten Zugang der Installation, Sicherungen, den Schnittstellen und dem
externen Not-Aus Anschluss (REPO).
Serie TRITON PF1
Anzahl USV-Module:
30 / 40 kVA
Gerätebeschreibung
Akkubank:
1
intern / extern
1
intern / extern
25
