USV TRITON PF1 (10 - 40 kVA, 3-ph)
4.1.2
TRITON PF1-Serie 30 / 40 kVA

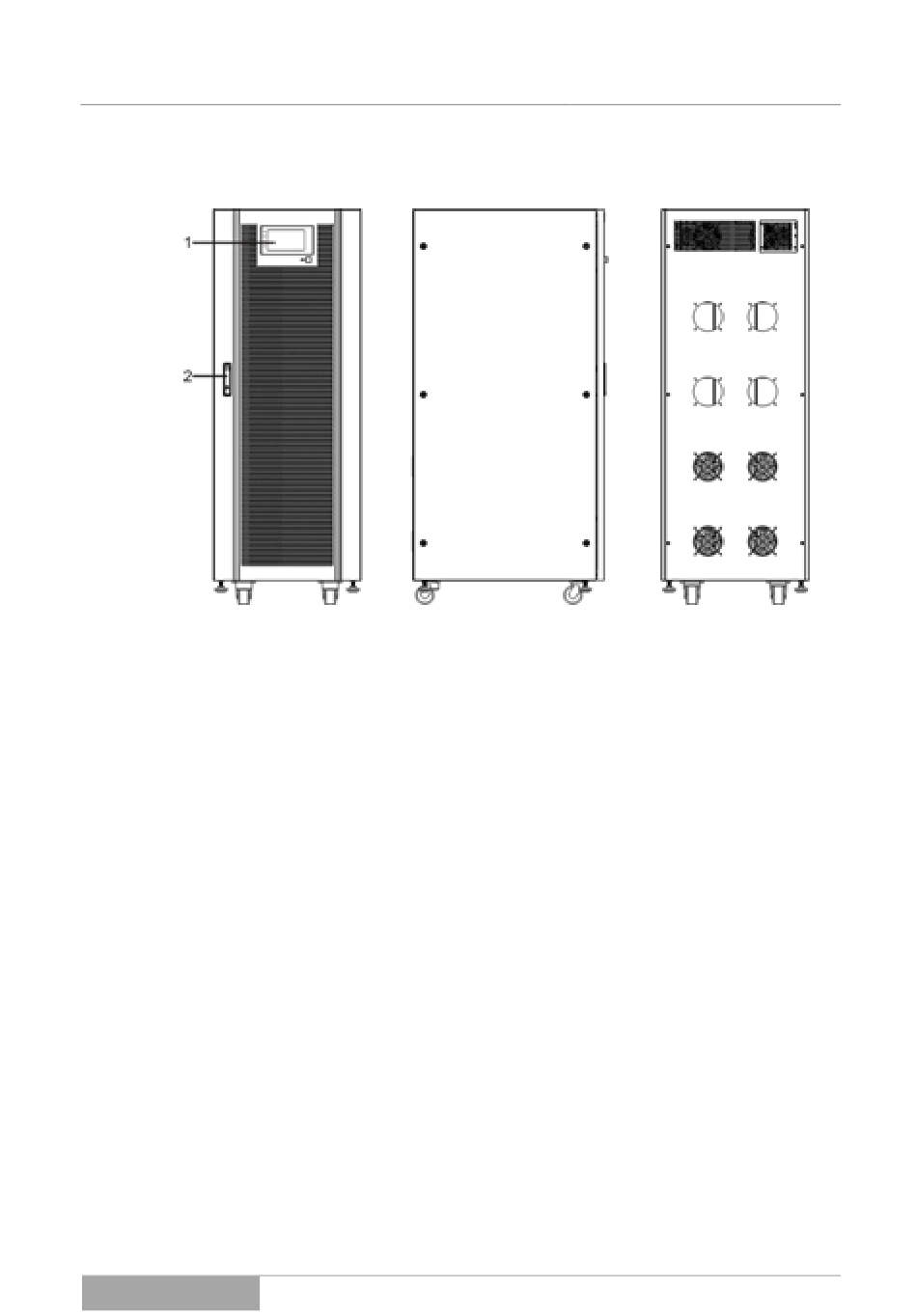

Abb. 4-3 Vorder-, Seiten- und Rückansicht der TRITON PF1 Anlage (30 / 40
kVA).
Die Abbildung (Abb. 4-3, oben) zeigt die drei Ansichten der USV-Einrichtung.
Die Anlage ist roll bar und über die einstellbaren Standfüße sicher zu fixieren.
Alle zur Bedienung notwendigen Elemente befinden sich in der Gerätefront (-
Türe). Hierzu zählt lediglich das Bedienpanel (1). Das Schließsystem (2) sichert
die USV vor unbefugten Zugang der Installation, Sicherungen sowie den
Schnittstellen und dem externen Not-Aus Anschluss (REPO).
Nach dem Öffnen der Fronttüre erreichen wir alle wesentlichen Geräte-
Komponenten mit Ausnahme der Akkumulatoren.
Im oberen Bereich ist das USV-Modul (4) in der typischen einschubbauweise in-
tegriert. Es ist in dieser Ausführung lediglich ein USV-Modul mit einer Leistung
von 30 bzw. 40 kVA einsetzbar.
Direkt darunter befinden sich die Kommunikations- und Signal-Schnittstellen,
die Adapter-Einschübe, der externe Not-Aus-Anschluss (REPO) etc.
Im mittleren Bereich sind die Leitungsschutzschalter untergebracht. Diese un-
terscheiden sich geringfügig zwischen den Ausführungen 30 und 40 kVA, blei-
ben aber in ihrer Anordnung identisch.
Im unteren Bereich befindet sich der Anschlussblock der Einrichtung.
Die nachfolgenden Abbildungen zeigen die jeweils geöffnete Ansicht der USV-
Anlage sowie die Benennung der Gerätekomponenten:
Serie TRITON PF1
Gerätebeschreibung
28
