Anschlüsse
Sämtliche Anschlüsse und Bedienersteuerungen befinden sich auf der Rückseite des Scheinwerfers.
PowerCon-Eingang
PowerCon-Durchgang

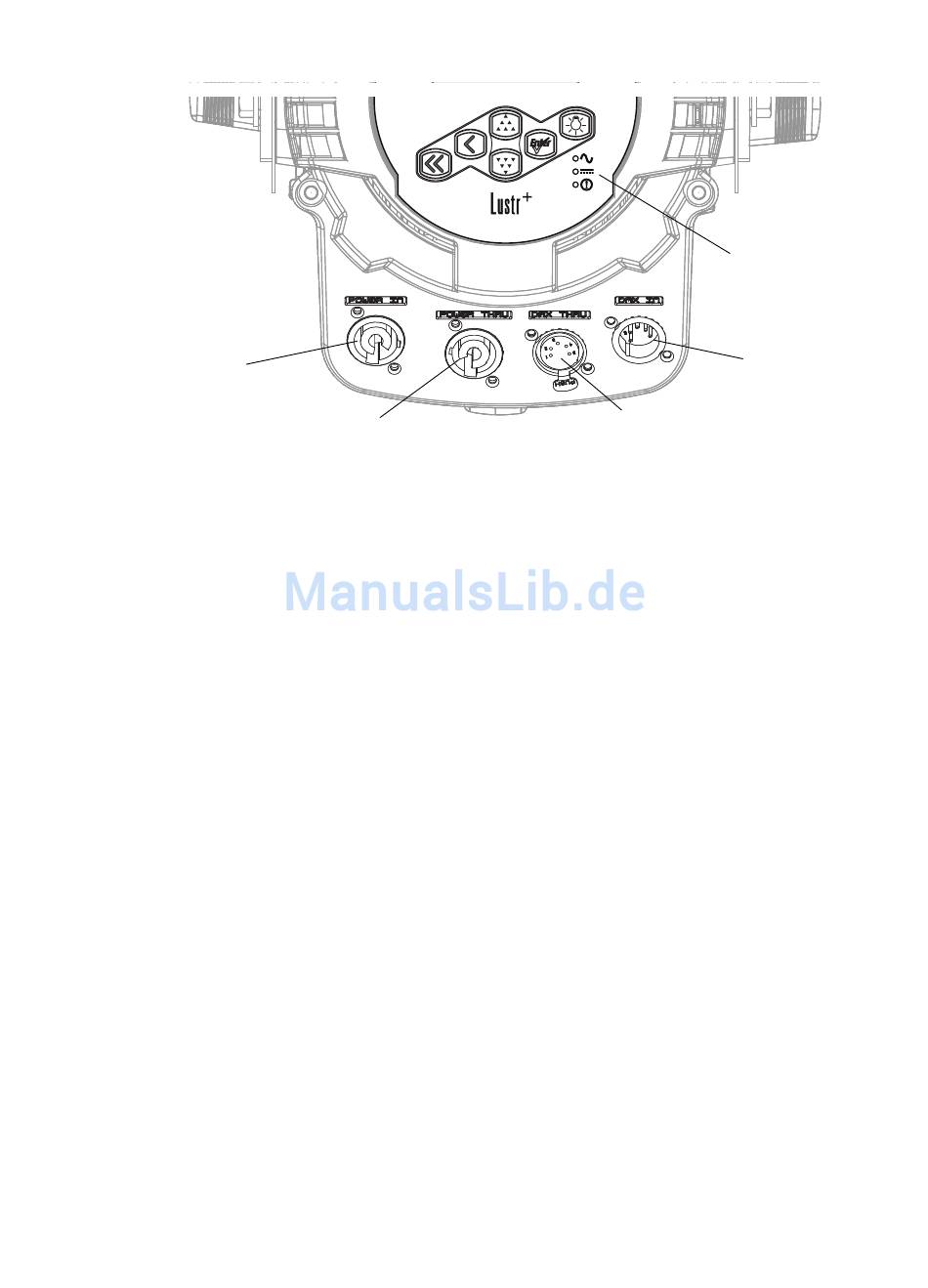

Abbildung-1.13 Strom- und DMX-Anschlüsse auf der Rückseite des Scheinwerfers
Schließen Sie die Netzstromversorgung und die DMX-Datenkabel an den entsprechenden Anschlüssen
an. Schließen Sie das ankommende DMX-Datenkabel am DMX-Eingang an. Wenn Sie die Daten
zu anderen Scheinwerfern oder DMX-gesteuerten Geräten durchschleifen, schließen Sie das
nachfolgende DMX-Kabel am DMX-Durchgang an. Bei einer Datendurchschleifung lassen sich bis
zu 32 Scheinwerfer miteinander verbinden.
Informationen zur Benutzerschnittstelle siehe
Anschlüsse der Source Four LED Series
Netzkabel
Anschließen:
Den PowerCon-Netzstecker ausrichten und einstecken. Dann den PowerCon-Stecker im Uhrzeigersinn
drehen bis er einrastet. Achtung: Das Netzkabel muss von der Netzstromversorgung getrennt sein.
Trennen:
Die Verriegelungslasche zum Entriegeln zurückschieben, anschließend den PowerCon-Stecker
gegen den Uhrzeigersinn drehen und zum Trennen der Stromversorgung abziehen. Achtung:
Das Netzkabel muss von der Netzstromversorgung getrennt sein.
DMX-Kabel
Anschließen:
Den DMX-Anschluss ausrichten und einstecken.
Trennen:
Die Verriegelungstaste am Anschluss oder am Scheinwerfer drücken und den Anschluss herausziehen.
Anzeigeleuchten
Die Anzeigeleuchten zeigen den Status der Stromversorgung (blau), des DMX-Eingangs (grün) sowie
Scheinwerferfehler (rot) an. Bei einem Verlust des DMX-Signals blinkt die grüne Anzeige.
Wenn die Statusanzeige des Scheinwerfers deaktiviert ist, leuchten die Anzeigelampen nicht.
Genauere Informationen siehe
24
Benutzerschnittstelle – Überblick
Local Settings (lokale Einstellungen)
Statusanzeigen
DMX-Eingang
DMX-Durchgang
auf
Seite 36
Seite 70
auf
.
Source Four LED Bedienungshandbuch v1.8.0
.
