Fokussieren des Lichtstrahls

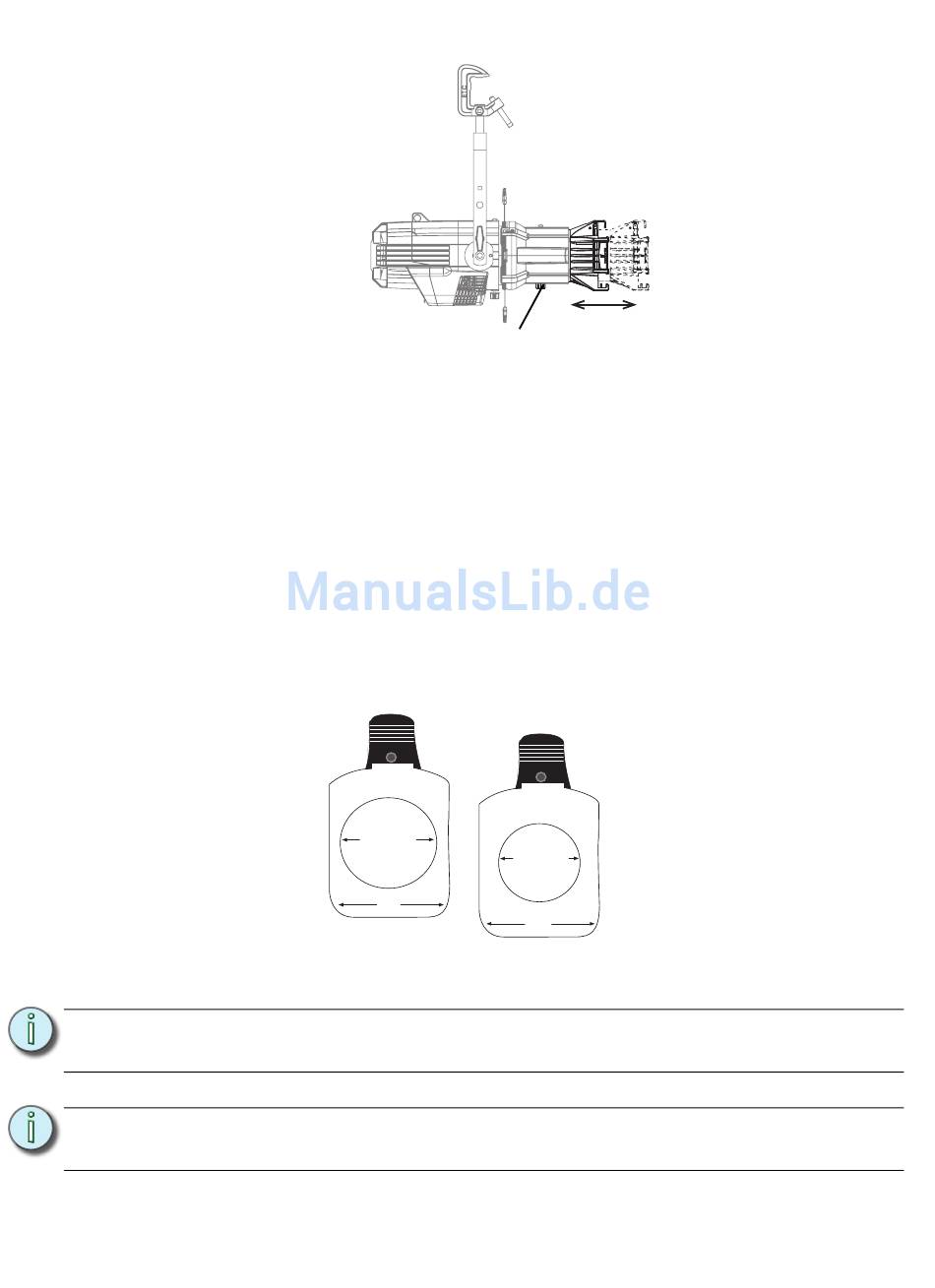

Abbildung-1.4 Fokussieren des Lichtstrahls
Schritt 1: Lösen Sie den Fokus-Feststellknopf unter dem Gehäuse (siehe
Schritt 2: Schieben Sie den Linsentubus vor oder zurück, um die gewünschte Randschärfe zu
Schritt 3: Sobald der Scheinwerfer fokussiert ist, ziehen Sie den Fokus-Feststellknopf fest.

Formen des Strahls

Der Strahl lässt sich über die Blendenschieber (siehe
Einschubiris oder durch Drehen des Gehäuses formen.
Goboprojektion
Der Gobohalter-Einschub befindet sich an der Gehäuseoberseite und vor den Blendenschiebern. Er ist
für Gobohalter der Größen A und B sowie für Glasgobohalter ausgelegt.
Gobohalter der Größe A:
für Gobos mit einem
Durchmessern von 7,5 cm
Abbildung-1.5 Gobohalter
Hinweis:
Hinweis:
16
erreichen.
3.12" Diameter
3.70"
Goboprojektionen sehen in der Regel am besten aus, wenn sie mit dem mitgelieferten
Soft-Fokus Diffusor verwendet werden.
Da die Strahlöffnung des Source Four 7,5 cm breit ist, empfiehlt ETC die Verwendung
von Gobos der Größe A, um eine effektive Goboprojektion zu erzielen.
Fokus-Feststellknopf
Abbildung-1.1
Gobohalter der Größe B:
für Gobos mit einem
Durchmessern von
6,4 cm und 7,0 cm
2.75" Diameter
3.70"
Source Four LED Bedienungshandbuch v1.8.0
Abbildung-1.4
), ein Gobo, eine optionale
).
