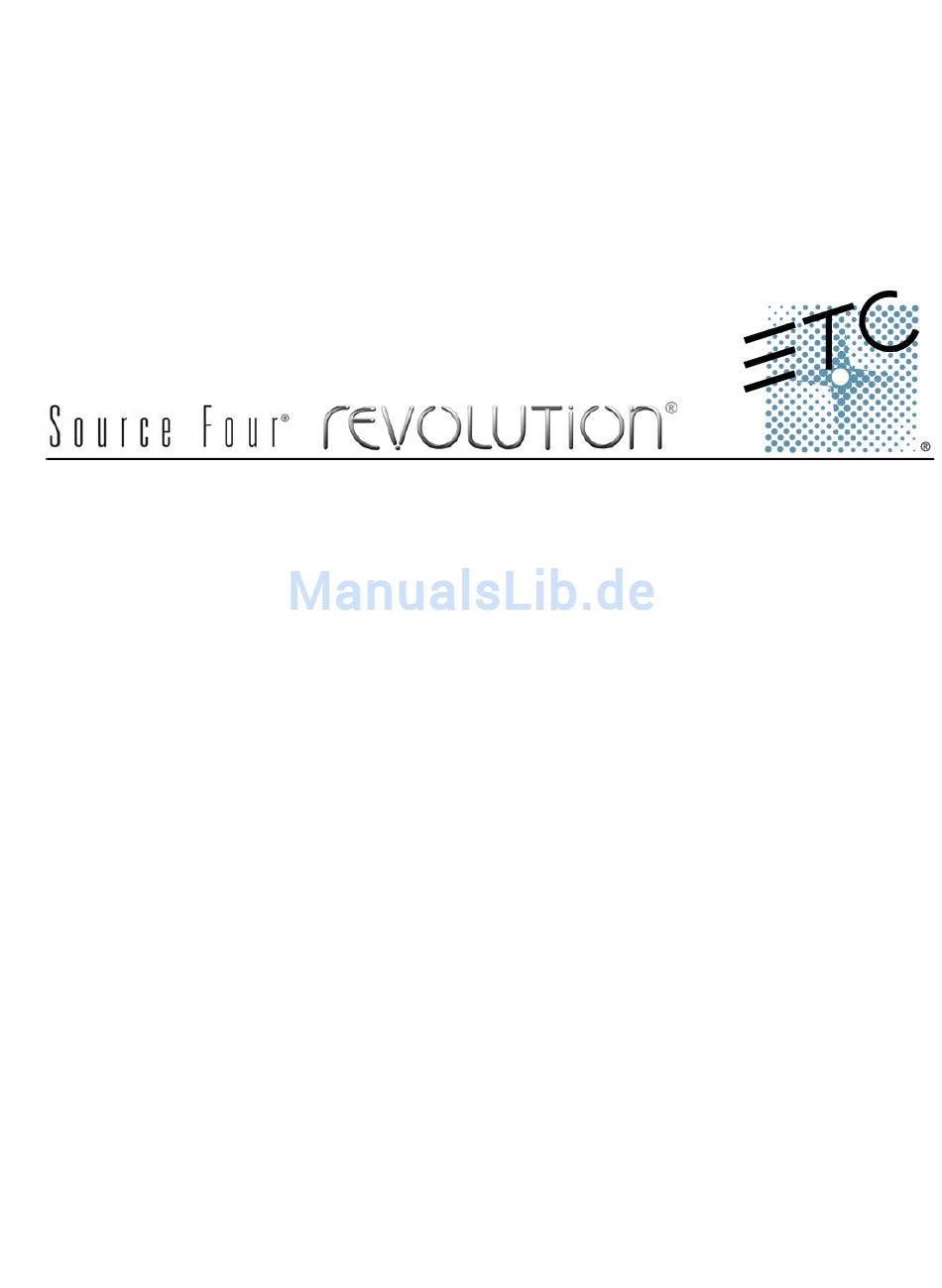

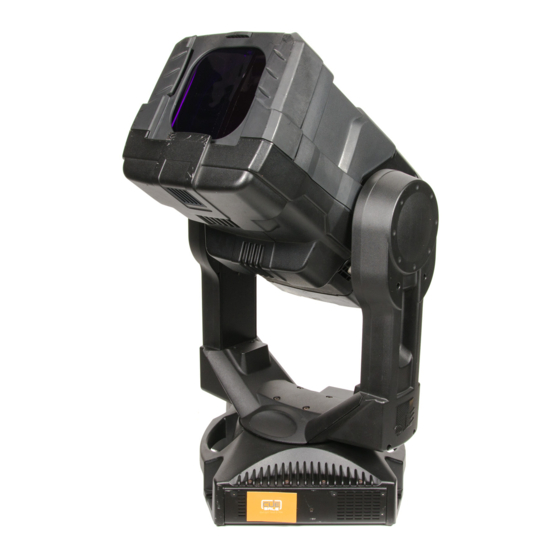

Bedienungshandbuch
Revision D
C o p y r i g h t © E le c tr o n i c T h e a t r e C o n t r o l s , I n c .
A l l e R e c h t e v o r b e h a l t e n .
P r o d u k t i n f o r m a t i o n e n u n d te c hn i s c h e
D at e n k ö n n e n g e ä n d e r t w e r d e n .
T e i l e n u m m e r : 7160M1200-DE R e v D
H e r a u s g e g e b e n : N o v e m b e r 2 0 0 4
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ETC Source Four Revolution
Inhaltszusammenfassung für ETC Source Four Revolution
- Seite 1 Bedienungshandbuch Revision D C o p y r i g h t © E le c tr o n i c T h e a t r e C o n t r o l s , I n c . A l l e R e c h t e v o r b e h a l t e n .
- Seite 3 Z U L A S S U N G E N U N D A N E R K E N N U N G E N ( v o n E T L S E M K O : w w w .
-
Seite 4: Inhaltsverzeichnis
I n h a l t Technische Daten ....ii Übersicht......1 Sicherheit . -
Seite 5: Technische Daten
Einstellknöpfe für Peak/Flat (Z). Standardeigenschaften • Integrierter Farbwechsler für 20 Farben inklusive • Integrierter Dimmer mit Pulsweitenmodulation 0-77 V AC. Schnellwechselkassette, bestückt mit ETC 12-Farben- Standard-String . • 540° Pan / 270° Tilt • Zubehörschacht mit Sicherungsmechanismus • Interner Medienrahmen zur Aufnahme von Diffusions- •... - Seite 6 • Indexierbares Gobo-Modul - Drei Positionen und eine • Iris-Modul - Für die Begrenzung des Lichtstrahls bis auf offene Position für Glas- oder Metallgobos der Größe 2.5°. M und Filter; indiziert mit 16-Bit-Genauigkeit. • Shutter-Modul - Vier Blendenschieber mit 90° Drehung für flexible Positionierung Technische Daten...
-
Seite 7: Übersicht
Gobo-Modul, die beide mit Gobos oder dichroitischen Farbfiltern ausgerüstet werden können. Wenn Sie Fragen zu Ihrem Source Four Revolution-Gerät haben, die in diesem Handbuch nicht beantwortet werden, wenden Sie sich bitte an Ihren ETC-Lieferanten oder an ETC Technical Services. -
Seite 8: Sicherheit
Gerät in Betrieb nehmen. Beachten Sie bitte vor Gebrauch folgende Sicherheits-Warnhinweise: • Montieren Sie das Source Four Revolution-Gerät nicht auf oder in der Nähe einer brennbaren Oberfläche. • Benutzen Sie das Gerät nur an trockenen Standorten, an denen 90 % relative Luftfeuchtigkeit (nicht kondensierend) nicht überschritten wird. -
Seite 9: Installation
E r f o r d e r l i c h e S t r o m v e r s o r g u n g u n d D a t e n k a b e l Das Source Four Revolution-Gerät arbeitet mit Wechselstrom, 90-240 VAC / 50-60 Hz und hat eine Leistungsaufnahme von maximal 900 Watt. -
Seite 10: Installationsverfahren
I n s ta l l a t i o n h ä n g e n d e r G e r ä t e Das obere Gehäuse des Source Four Revolution-Gerätes hat sechs Löcher zur Befestigung von Aufhängevorrichtungen. Hängen Sie das Gerät an ein geeignetes Tragwerk mit mindestens zwei Scheinwerferhaken, die mit angezogenen Stahlschrauben (M12 (1/2")Ø), Unterlegscheiben und Kontermuttern befestigt sind. - Seite 11 A b m e s s u n g e n u n d A u f h ä n g u n g s a b s t ä n d e 454mm (17.9") 317mm 344mm (12.5") (13.5") 856mm 619mm (33.7") (24.4")
-
Seite 12: Anschlüsse Und Adressierung
Fehler, wenn die Adresse auf 482 oder darüber eingestellt wurde. Siehe zur Kanalbelegung Steuerung, Seite Einstellräder LEDs DMX- Pan- Durchgang Arretierung DMX- Eingang Netzschalter/ Sicherungsautomat Tilt- Arretierung Netzeingang Hinterer ® ® (Neutrik PowerCon Schacht Stecker) Vorderer Schacht Source Four Revolution Bedienungshandbuch... -
Seite 13: Einschaltprozedur Und Kalibrierung
Strom zu versorgen. V O R S I C H T : Der Source Four Revolution-Scheinwerfer ist für Ihre Sicherheit mit Pan- und Tilt- Arretierungen ausgestattet. Die Pan-Arretierung befindet sich am oberen Gehäuse und die Tilt-Arretierung an der Seite des Bügelarms. Stellen Sie sicher, dass die Pan- und Tilt-Arretierungen gelöst sind, bevor Sie das Gerät mit Strom versorgen. -
Seite 14: Steuerung
Parameteränderung vom Gerät berechnen zu lassen, anstatt DMX-Ein-/Ausblendungen und Cue-Timing zu verwenden. Mit den Timing-Kanälen können in der Regel gleichmäßigere Parameteränderungen (siehe hierzu Timing-Kanäle, Seite 9) erzeugt werden. Geräteprofile finden Sie auf der Website von ETC. www.etcconnect.com Basisgerät Basis + Module Basis + Shutter Timing-Kanal Intensität... -
Seite 15: Steuerungswerte Für Den Standard-12-Farben-String
S t e u e r u n g s w e r t e f ü r d e n S ta n d a r d - 1 2 - F a r b e n - S t r i n g Prozent Farb- Prozent... - Seite 16 Null enthält. Das Ein-/Ausblenden eines Timing-Kanals und seines zugehörigen Parameterkanals kann zu unerwartetem Verhalten führen. Schritt 4: Sie können diese Vorgehensweise ebenso für weitere Parameter- und Timing- Kanäle wiederholen. Source Four Revolution Bedienungshandbuch...
-
Seite 17: Konfiguration
Konfiguration Beim Source Four Revolution entscheiden Sie über die Konfiguration Ihres Scheinwerfers. Das Standard-Basisgerät verfügt über Pan, Tilt, Fokus, 15-35° Zoombereich, zwei Leermodule, internen Medienrahmen, integrierten Farbwechsler und einen integrierten Dimmer. Zwei Modulschächte können mit beliebigen nachfolgend beschriebenen Modulen bestückt werden. -
Seite 18: Wie Module Entfernt Und Ersetzt Werden
Ein länger anhaltender Einsatz des indexierbaren Gobo-Moduls im hinteren Einschub kann zur Beschädigung des Antriebsriemens des Moduls führen. Um die beste Leistung des RWMs zu gewährleisten, benutzen Sie es im vorderen Schacht. Shutter-Module dürfen nur im hinteren Schacht platziert werden. Vorderer Schacht Hinterer Schacht Source Four Revolution Bedienungshandbuch... -
Seite 19: Leermodul (Bm)
Leermodul (BM) Das Leermodul wird zum Abdecken eines leeren Modulschachts verwendet und kann ggf. ein statisches Metall-Gobo in Größe M aufnehmen. Nur für Metall-Gobos der Größe M. Ziehen Sie hier behutsam beim Entfernen und Einführen der Metall-Gobos. Iris-modul (IM) Das Iris-modul enthält eine 18-Lamellen-Iris und kann in jedem der Moduleinschübe betrieben werden. -
Seite 20: Shutter-Modul (Sm)
Falls gewünscht kann als Ersatz für den Gegengewichtseinschub ein Standard-Tophat (0,5 kg /1,1 lbs) verwendet werden. V O R S I C H T : Bei der Verwendung eines Shuttermoduls müssen Sie einen Gegengewichtsrahmen einschieben. Eine Unterlassung kann zu Pan- und/oder Tilt-Fehlfunktionen führen. Source Four Revolution Bedienungshandbuch... -
Seite 21: Statisches Gobo-Modul (Swm)
Stati sches Gobo-Modul (SWM) Das statische Gobo-Modul enthält ein Rad mit drei Positionen für statische Metall- oder Glas-Gobos der Größe M oder dichroitische Farbfilter sowie eine offene Position. Falls gewünscht, kann die offene Position auch ein viertes Gobo oder Farbfilter aufnehmen. V O R S I C H T : Um das Brechen von Glas-Gobos zu vermeiden und für den besten Bildkontrast muss die silberne Oberfläche des Gobos gegen die Lampe und die schwarze... -
Seite 22: Indexierbares Gobo-Modul (Rwm)
DMX Prozent DMX Dezimal Bei der Indexfunktion verwenden Sie diesen 16-Bit- 0-100 % 0-255 Kanal zur Ausrichtung des Gobos. Bei der Rotationsfunktion verwenden Sie diesen 16-Bit- 0-100 % 0-255 Kanal zur Einstellung der Drehzahl (0-30 U/min) Source Four Revolution Bedienungshandbuch... -
Seite 23: Austausch Der Gobos/Filter
Austausch der Gobos/Fil ter Im statischen und indexierbaren Modul wird der gleiche Gobo/Filter-Befestigungsmechanismus verwendet. Die Gobo/Filter werden jeweils mit einer Feder gesichert. Austausch eines Gobos oder Filters. Schritt 1: Schalten Sie das Gerät aus. Siehe hierzu Abschaltprozedur, Seite Schritt 2: Entfernen Sie das Modul aus dem Gerät. Siehe hierzu Wie Module entfernt und ersetzt werden, Seite V O R S I C H T :... - Seite 24 Schritt 7: Schieben Sie das Modul wieder in das Gerät und ziehen Sie die Befestigungsschrauben des Moduls fest. Feder Ausrichtungsloch im indexierbaren Goborad. Gobo der Größe M Ausrichtungsloch im statischen Goborad Rahmen im statischen Goborad DETAIL: Installiertes Gobo Source Four Revolution Bedienungshandbuch...
-
Seite 25: Regelmäßige Wartung
Regelmäßige Wartung Um eine optimale Leistung Ihres Source Four Revolution-Geräts zu gewährleisten, sollten folgende Inspektionen/Reinigungen mindestens einmal pro Jahr durchgeführt werden. Abhängig von der Art und Häufigkeit des Einsatzes könnte eine Reinigung auch häufiger erforderlich sein. V O R S I C H T : NIEMALS Flüssigkeiten in das Gerät sprühen... -
Seite 26: Verfahren
F a r b w e c h s l e r - K a s s e t t e n u n d Z u b e h ö r s c h a c h t Das Source Four Revolution-Gerät ist mit einer auswechselbaren Farbwechslerkassette ausgestattet. -
Seite 27: Austausch Des Farbstrings
Installation oder Entfernen von Zubehörteilen und / oder Farbrahmen. Schritt 1: Schieben Sie den Verschluss oben auf der Farbwechslerkassette zur Rückseite des Gerätekopfes hin, um vorne an der Kassette den Zubehörschacht zu öffnen. Schritt 2: Installieren oder entfernen Sie das Zubehörteil oder den Farbrahmen. Schritt 3: Geben Sie den Verschluss frei. -
Seite 28: Interner Medienrahmen (Imr)
Es ist möglich, dass sich das Filter im internen Medienrahmen verbiegt oder abnutzt, was die Funktion des Mechanismus des internen Medienrahmens beeinträchtigen und ungewollte Geräusche verursachen kann. Sollte dies auftreten, tauschen Sie einfach das Filter aus. Source Four Revolution Bedienungshandbuch... -
Seite 29: Auswechseln Und Einstellen Der Lampe
Verbiegen oder verdrehen Sie die Flügel nicht. Austausch des Filters im internen Medienrahmen: Schritt 1: Schalten Sie das Gerät aus. Siehe hierzu Abschaltprozedur, Seite Schritt 2: Arretieren Sie den Gerätekopf und den Bügel mit den Pan- und/oder Tilt- Arretierungen in einer geeigneten Position. Schritt 3: Entfernen Sie die Farbwechslerkassette. - Seite 30 W A R N U N G : RISIKO EINES ELEKTRISCHEN SCHLAGES! Führen Sie keine anderen Objekte als die QXL-Lampe in die Source Four Revolution Lampenfassung ein. V O R S I C H T : Berühren Sie nicht den Glaskolben der QXL-Lampe. Öl und andere Rückstände auf dem Glaskolben können den vorzeitigen Ausfall der Lampe verursachen.
- Seite 31 Einstellung der Lampe: Schritt 1: Versorgen Sie das Gerät mit Strom und warten Sie das Ende der Kalibrierung ab. Schritt 2: Steuern Sie die Intensität voll aus und fokussieren Sie das Gerät auf eine flache Oberfläche. Schritt 3: Entriegeln und lösen Sie den äußeren Einstellknopf, indem Sie ihn gegen den Uhrzeigersinn drehen.
-
Seite 32: Einstellung Der Pan/Tilt-Riemenspannung
Diese Feder Schritt 4: Hier den richtet die Riemen Riemenspan- zusammendrücken. nung ein. Die Tilt-Seite erkennen Sie an der Tilt- Arretierung, die aus der Bügelabdeckung ragt. Tilt-Motorbaugruppe (siehe Detail) Schritt 3: Lösen Sie die vier Schrauben. DETAIL Source Four Revolution Bedienungshandbuch... -
Seite 33: Einstellung Der Pan-Riemenspannung
Einstellung der Pan-Riemenspannung: Schritt 1: Schalten Sie das Gerät ab (siehe hierzu Abschaltprozedur, Seite 7) und ziehen Sie alle Netz- und Datenkabel ab. Schritt 2: Legen Sie das Gerät seitlich auf eine stabile Oberfläche. Schritt 3: Entfernen Sie ggf. montierte Scheinwerferhaken auf der Datenmodulseite der oberen Abdeckung und lösen Sie die beiden Gummifüße auf dieser Seite. -
Seite 34: Fehlersuche
Fehlersuche L E D -A n z e i g e n Der einfachste Weg, den Zustand des Source Four Revolution-Gerät herauszufinden ist der Blick auf die LED-Anzeigen am oberen Gehäuse. Wenn das Gerät auf seiner Grundplatte steht, finden Sie die LED-Anzeigen oben auf dem oberen Gehäuse, . Ist das Gerät an einem Zug aufgehängt, können die LEDs vom Techniker, der unter dem Gerät... -
Seite 35: Interne Testsoftware
I n t e r n e T e s t s o f t w a r e Folgende Diagnosetests können mit den Einstellrädern am Source Four Revolution-Gerät ausgewählt werden. Um einen Test ablaufen zu lassen, stellen Sie die Adresse des gewünschten Tests ein (der Test kann jederzeit gestartet werden). - Seite 36 7 = IMR Rein-/Rausfahren (schaltet den IMR- Zustand um) 8 = Steigender Zoom von 0-100 % in 10 Sekunden Abstand mit fortlaufendem Zyklus 9 = Steigender Fokus von 0-100 % in 10 Sekunden Abstand mit fortlaufendem Zyklus Source Four Revolution Bedienungshandbuch...
- Seite 37 Regelmäßige Wartung...
- Seite 38 Source Four Revolution Bedienungshandbuch...
-
Seite 39: Photometrische Daten
Photometrische Daten M i n i m a l e r A b s t r a h l w i n k e l Projektionsabstand (d) 400K 37.2ft 44.7ft 52.1ft 59.6ft 11.3m 13.6m 15.9m 18.2m 300K 15.3˚ 10.5˚ 1/10 200K 100K 1/10... - Seite 40 Amerika 3031 Pleasant View Road, P.O. Box 620979, Middleton, Wisconsin 53562-0979 USA Tel: +1 608 831 4116 +1 800 688 4116 Fax: +1 608 836 1736 +1 800 555 8912 Europa Unit 5, Victoria Industrial Estate, Victoria Road, London W3 6UU, UK Tel: +44 (0)20 8896 1000 Fax: +44 (0)20 8896 2000 Asien Room 605-606, Tower III Enterprise Square, 9 Sheung Yuet Road, Kowloon Bay, Kowloon, Hong Kong Tel: +852 2799 1220 Fax: +852 2799 9325 Internet: www.etcconnect.com...
