ETC Kurzanleitung
fos/4 Fresnel

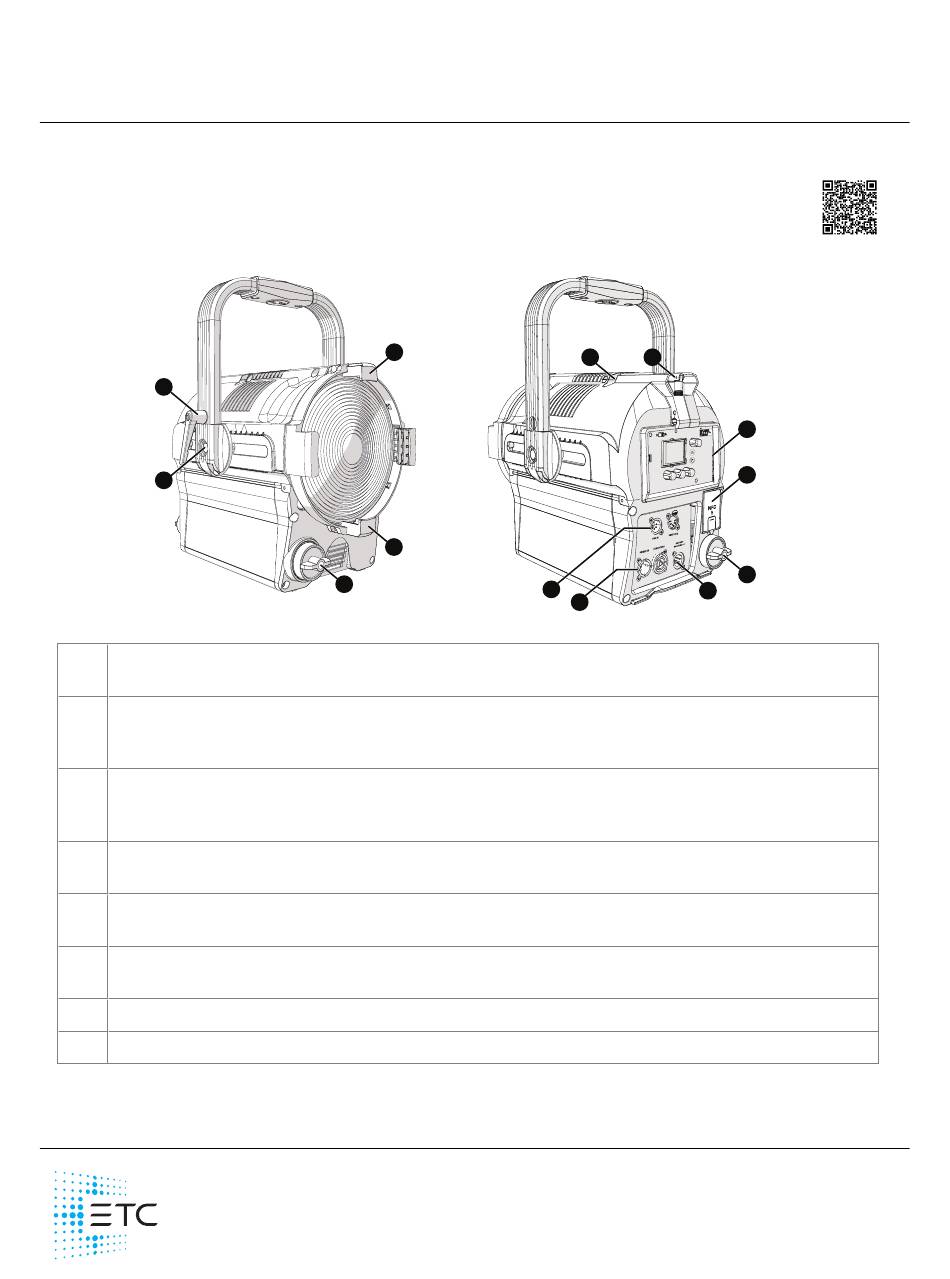

Überblick
Verwenden Sie die folgenden Bilder als Anleitung für den Strom- und Datenanschluss und zur
Navigation durch die Grundfunktionen des Geräts. Weitere Informationen finden Sie im fos/4
Fresnel Bedienungshandbuch unter etcconnect.com.
B
C
Zubehörhalterung: Führen Sie das Zubehör von beiden Seiten in die beiden verfügbaren Schlitze der
A
Halterung ein und verriegeln Sie die Halterung anschließend. Siehe
Tilt-Arretierung des Bügels: Neigen Sie das Gerät nach Bedarf und drehen Sie die Tilt-Arretierung im
B
Uhrzeigersinn, um die Position zu verriegeln. Drücken Sie ggf. die mittlere Taste der Tilt-Arretierung,
um deren Position einzustellen.
Verstellbarer Bügel: Lösen Sie die Schrauben und verschieben Sie den verstellbaren Bügel nach
C
Bedarf nach vorne oder hinten, um das Gerät auszubalancieren. Ziehen Sie die Schrauben zur
Sicherung fest an. Siehe
Zoomregler: Drehen Sie den Zoomregler auf beiden Seiten des Geräts, um von Spot- auf Flutlicht zu
D
wechseln.
NFC (Near Field Communication) Tag: Verwenden Sie die Licht einstellen App, um das Gerät
E
drahtlos zu konfigurieren, mit oder ohne Stromversorgung des Geräts.
Benutzeroberfläche: Anzeigen des Gerätestatus, Einstellen der DMX-Adresse und des Modus oder
F
Einstellen der Stand-Alone-Optionen.
Antenne: Zur Verwendung bei der Steuerung des Geräts über Wireless-DMX.
G
H
Befestigungspunkt des Sicherungsseils: Siehe
Hauptsitz Middleton, WI, USA +1 608 831 4116 London, UK +44 (0)20 8896 1000
Holzkirchen, DE +49 (80 24) 47 00-0 Rom, IT +39 (06) 32 111 683 Hongkong +852 2799 1220 Paris, FR +33 1 4243 3535
Web
© 2020 Electronic Theatre Controls, Inc. Angaben zu Warenzeichen und Patenten:
Änderungen von Produktinformationen und Spezifikationen vorbehalten.
ETC beabsichtigt, dieses Dokument in ungekürzter Form zur Verfügung zu stellen.
7470M1300-1.1.1-DE Rev. A Freigegeben 2020-10
A
A
D
Zubehör hinzufügen auf Seite 6
etcconnect.com
Support
support.etcconnect.com
H
I
J
Zubehör hinzufügen auf Seite 6
.
Montage- und Sicherungsseile auf Seite 6
Contact
etcconnect.com/contactETC
etcconnect.com/ip
G
F
E
D
K
.
.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ETC fos/4 Fresnel

Inhaltszusammenfassung für ETC fos/4 Fresnel

  • Seite 1 Holzkirchen, DE +49 (80 24) 47 00-0 Rom, IT +39 (06) 32 111 683 Hongkong +852 2799 1220 Paris, FR +33 1 4243 3535 etcconnect.com Support support.etcconnect.com Contact etcconnect.com/contactETC © 2020 Electronic Theatre Controls, Inc. Angaben zu Warenzeichen und Patenten: etcconnect.com/ip Änderungen von Produktinformationen und Spezifikationen vorbehalten. ETC beabsichtigt, dieses Dokument in ungekürzter Form zur Verfügung zu stellen. 7470M1300-1.1.1-DE Rev. A Freigegeben 2020-10...
  • Seite 2 ETC Kurzanleitung fos/4 Fresnel DMX In und DMX Thru-Anschlüsse: 5-polige XLR-Anschlüsse für DMX/RDM In und Thru. ® Eingangs- und Durchgangsanschlüsse: powerCON TRUE1 TOP-Anschlüsse für die Eingangs- und Durchgangsstromversorgung. Batterieanschluss: Dreipoliger XLR-Stecker für den Batteriebetrieb. Schließen Sie das Gerät nur an die Batterie an, wenn keine Wechselstromversorgung vorhanden ist.

  • Seite 3: Benutzeroberfläche

    ETC Kurzanleitung fos/4 Fresnel Benutzeroberfläche Effects Max Int 100% Effect Flicker Rate Anzeige: Die Farben der Anzeigeoptionen entsprechen den Farben der Encoder unter der Anzeige ( E ) und des Intensitäts-Encoders rechts neben der Anzeige ( B ). Intensitäts-Encoder : Drücken Sie im DMX-Modus den Intensitäts-Encoder, um den Fokus-Modus zu aktivieren, wenn •...

  • Seite 4: Wichtige Sicherheitshinweise

    Zugriff geschützt sind. BEWAHREN SIE DIESE ANLEITUNG AUF Hinweis: Das Leuchtmittel des Scheinwerfers darf nicht vom Benutzer ausgetauscht werden, sondern nur von qualifiziertem Fachpersonal. Wenden Sie sich an den ETC- Kundendienst, wenn Sie Hilfe benötigen. fos/4 Fresnel Seite 4 von 12...
  • Seite 5 ETC Kurzanleitung fos/4 Fresnel WARNUNG: Beachten Sie vor Gebrauch folgende Sicherheits-Warnhinweise: Benutzen Sie das Gerät nur an trockenen Standorten, an denen 90 % • relative Luftfeuchtigkeit (nicht kondensierend) nicht überschritten wird. Schließen Sie das Gerät an eine nicht dimmbare Stromquelle an, um •...

  • Seite 6: Montage- Und Sicherungsseile

    ETC Kurzanleitung fos/4 Fresnel Montage- und Sicherungsseile Sie können das Gerät mit einer Klemme, einem 16-mm-Baby-Pin- Empfänger oder einem Zapfen am Bügel (A) befestigen oder das Gerät auf den Boden oder eine andere ebene Fläche stellen. Sichern Sie das Gerät bei der Aufhängung mit einem geeigneten Sicherungsseil an dessen Befestigungspunkt (B).

  • Seite 7: Strom- Und Datenanschluss

    Gerät an die Batterie angeschlossen ist. Gerät fokussieren 1. Schalten Sie das Gerät ein und warten Sie, bis es hochgefahren ist (während des Hochfahrens wird der ETC-Startbildschirm angezeigt). 2. Drücken Sie einen beliebigen Encoder, um die Anzeige aufzurufen. 3. Welcher Bildschirm wird gerade angezeigt? DMX: Drücken Sie den Intensitäts-Encoder, um das LED-Array einzuschalten.

  • Seite 8: Gerät Im Dmx-Modus Verwenden

    ETC Kurzanleitung fos/4 Fresnel Gerät im DMX-Modus verwenden Nachdem Sie das Gerät and die Strom- und Datenversorgung angeschlossen und DMX bereitgestellt haben, drücken Sie mehrmals die Funktionstaste ( ) , um zum DMX-Bildschirm zu wechseln, in dem Sie die DMX-Adresse, den DMX-Modus und das Verhalten bei DMX-Ausfall einstellen können.

  • Seite 9: Gerät Im Stand-Alone-Modus Verwenden

    Anzeigenrand zu aktivieren. Drücken Sie den Intensitäts-Encoder, um zwischen der aktuellen Intensität und 0 % umzuschalten. Wenn das Gerät mit anderen fos/4 Fresnel Geräten verbunden ist, die sich im gleichen Stand-Alone- Modus befinden, geben die verbundenen Geräte das gleiche Preset oder den gleichen Effekt wieder.

  • Seite 10: Eine Farbe Wählen

    ETC Kurzanleitung fos/4 Fresnel Ändern des Presets: Drehen Sie die Encoder, um die entsprechenden Werte zu ändern. • Drehen Sie z. B. den Intensitäts-Encoder, um den Intensitätswert zu ändern, oder drehen Sie den blauen Encoder, um den Farbtemperaturwert zu ändern.
  • Seite 11 ETC Kurzanleitung fos/4 Fresnel Verschieben des Presets auf angeschlossene Geräte: Drücken Sie die Menü-Taste ( ), und • navigieren Sie dann mit dem Intensitäts-Encoder durch das Menü: Local Settings > Push Presets. Wenn der Bildschirm Sie zur Bestätigung auffordert, drücken Sie den grünen Encoder (für das OK-Symbol...
