Befestigungsteile

Zum Befestigen der Scheinwerfer ist ein Bügel erhältlich. Für weitere Informationen siehe
Bügelposition

Linsentubus montieren

Jeder der ETC Source Four-Linsentuben kann im Blendenschieber-Gehäuse des Source Four LED Profile
montiert werden. Um bessere Ergebnisse zu erzielen, verwenden Sie einen der unten aufgeführten
bevorzugten Linsentuben.

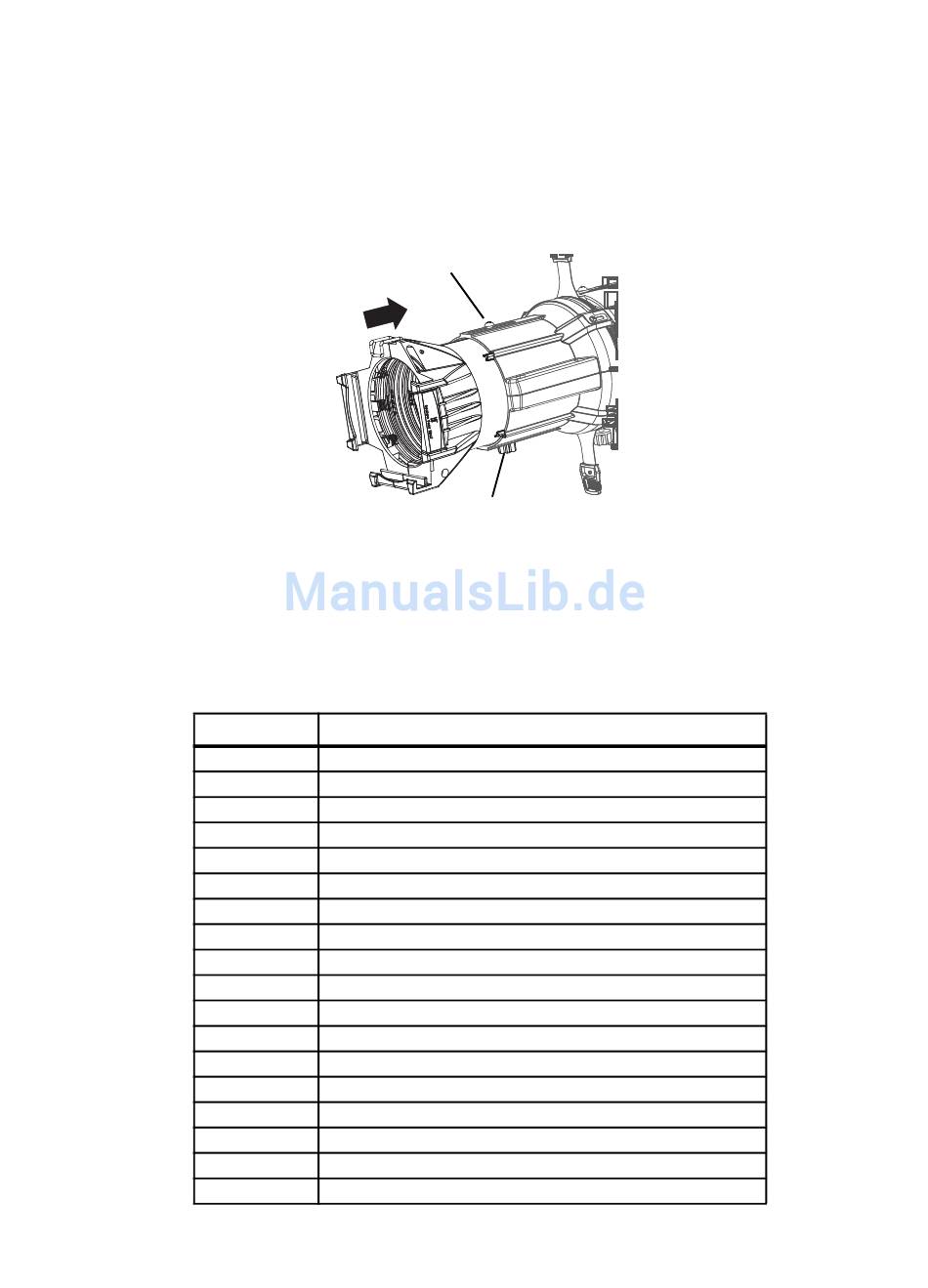

Abbildung-1.2 Linsentubus mit Fokus- Feststellknopf und Kreuzschlitzschraube befestigen
Schritt 1: Schieben Sie den Linsentubus in das Blendenschieber-Gehäuse.
Schritt 2: Montieren Sie den Fokus-Feststellknopf.
Schritt 3: Drehen Sie die Kreuzschlitzschraube an der Oberseite des Linsengehäuses ein.
Bevorzugte Linsenoptionen
Modell
LED50LT
LED50LT-1
436EDLT
436EDLT-1
426EDLT
426EDLT-1
419EDLT
419EDLT-1
490LT
490LT-1
470LT
470LT-1
414LT
414LT-1
410LT
410LT-1
405LT
405LT-1
14
Seite 19
auf
Kreuzschlitzschraube
Fokus-Feststellknopf
Linsen mit Festbrennweiten
LED-spezifische 50°-EDLT mit montierten Linsen
LED-spezifische 50°-EDLT (Weiß) mit montierten Linsen
36°-EDLT mit montierter Linse
36°-EDLT (Weiß) mit montierter Linse
26°-EDLT mit montierter Linse
26°-EDLT (Weiß) mit montierter Linse
19°-EDLT mit montierter Linse
19°-EDLT (Weiß) mit montierter Linse
90° mit montierter Linse
90° (Weiß) mit montierter Linse
70° mit montierter Linse
70° (Weiß) mit montierter Linse
14° mit montierter Linse
14° (Weiß) mit montierter Linse
10° mit montierter Linse
10° (Weiß) mit montierter Linse
5° mit montierter Linse
5° (Weiß) mit montierter Linse
Beschreibung
Source Four LED Bedienungshandbuch v1.8.0
