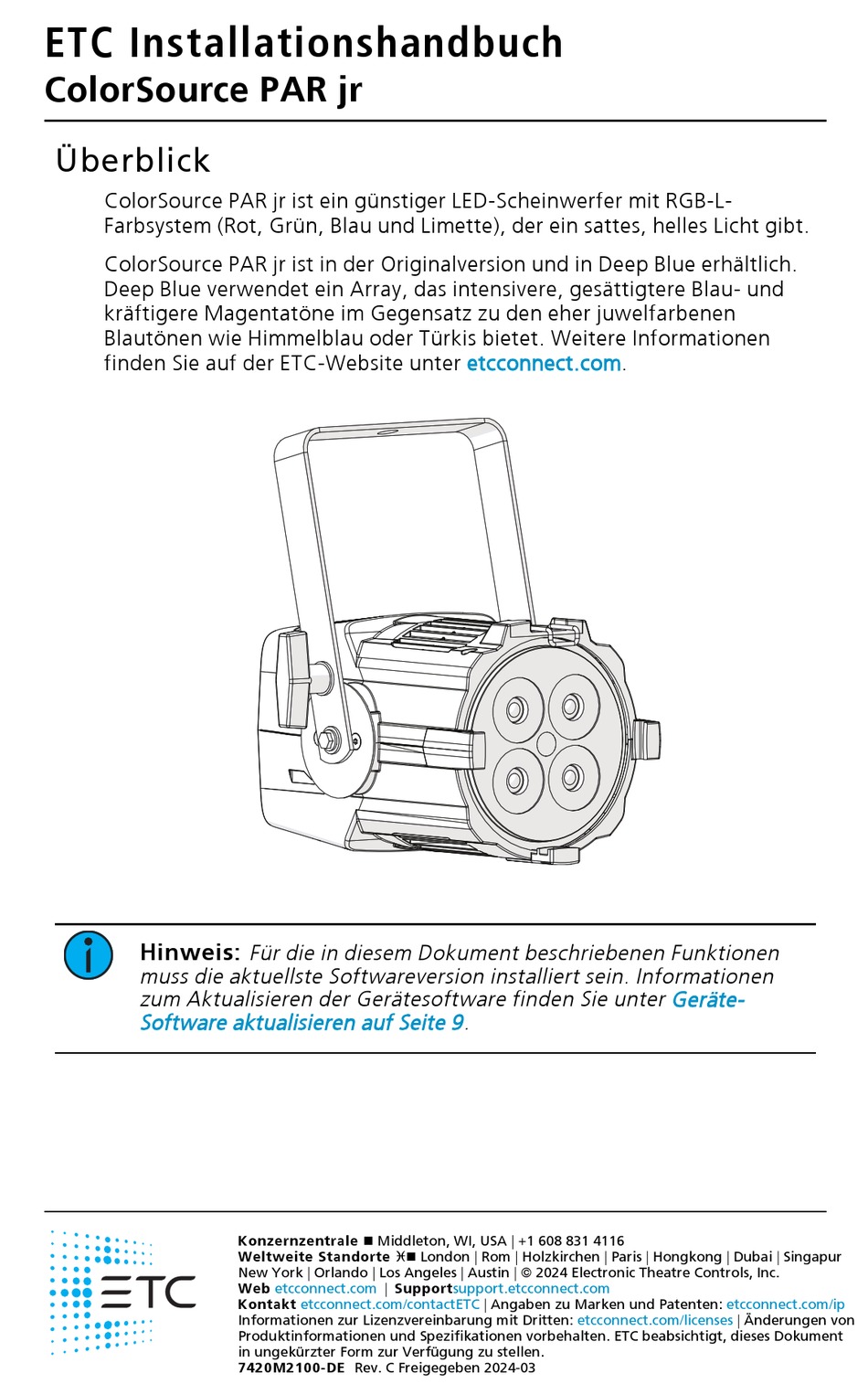

ETC Installationshandbuch
ColorSource PAR jr
Überblick
ColorSource PAR jr ist ein günstiger LED-Scheinwerfer mit RGB-L-
Farbsystem (Rot, Grün, Blau und Limette), der ein sattes, helles Licht gibt.
ColorSource PAR jr ist in der Originalversion und in Deep Blue erhältlich.
Deep Blue verwendet ein Array, das intensivere, gesättigtere Blau- und
kräftigere Magentatöne im Gegensatz zu den eher juwelfarbenen
Blautönen wie Himmelblau oder Türkis bietet. Weitere Informationen
finden Sie auf der ETC-Website unter etcconnect.com.
Hinweis:
muss die aktuellste Softwareversion installiert sein. Informationen
zum Aktualisieren der Gerätesoftware finden Sie unter
Software aktualisieren auf
Für die in diesem Dokument beschriebenen Funktionen
Seite 9.
Konzernzentrale n Middleton, WI, USA | +1 608 831 4116
Weltweite Standorte in London | Rom | Holzkirchen | Paris | Hongkong | Dubai | Singapur
New York | Orlando | Los Angeles | Austin | © 2024 Electronic Theatre Controls, Inc.
Web
etcconnect.com
|
Supportsupport.etcconnect.com
Kontakt
etcconnect.com/contactETC
Informationen zur Lizenzvereinbarung mit
Produktinformationen und Spezifikationen vorbehalten. ETC beabsichtigt, dieses Dokument
in ungekürzter Form zur Verfügung zu stellen.
7420M2100-DE Rev. C Freigegeben 2024-03
| Angaben zu Marken und
Dritten: etcconnect.com/licenses
Geräte-
Patenten: etcconnect.com/ip
| Änderungen von
Werbung
Verwandte Anleitungen für ETC ColorSource PAR jr
Inhaltszusammenfassung für ETC ColorSource PAR jr
- Seite 1 ColorSource PAR jr ist ein günstiger LED-Scheinwerfer mit RGB-L- Farbsystem (Rot, Grün, Blau und Limette), der ein sattes, helles Licht gibt. ColorSource PAR jr ist in der Originalversion und in Deep Blue erhältlich. Deep Blue verwendet ein Array, das intensivere, gesättigtere Blau- und kräftigere Magentatöne im Gegensatz zu den eher juwelfarbenen...
- Seite 2 WARNUNG: GEFAHR DURCH STROMSCHLAG! Das Leuchtmittel des Scheinwerfers darf nicht vom Benutzer ausgetauscht werden, sondern nur von qualifiziertem Fachpersonal. Wenden Sie sich an den ETC-Kundendienst, wenn Sie Hilfe benötigen. Die folgenden Symbole können auf der Produktkennzeichnung erscheinen. Die Leuchte muss in einem Abstand von mindestens 0,1 m zu allen beleuchteten Objekten installiert werden.
- Seite 3 ETC Installationshandbuch ColorSource PAR jr Installation Montage ColorSource PAR jr wird mit einem Standardbügel mit einer Montageklemme geliefert. Sie können auch einen Bügel als Bodenstativ (Teilenummer 7420K1001) für den ColorSource PAR jr bestellen (siehe Abbildung unten). Befestigungsschlaufe des Sicherungsseils Bügel als...
- Seite 4 2. Neigen Sie das Gerät im gewünschten Winkel. 3. Ziehen Sie die Feststellschraube des Bügels fest. Zubehör In den Zubehörschacht können zwei Zubehörteile eingesetzt werden. Verfügbares Zubehör finden Sie im ColorSource PAR jr-Datenblatt unter etcconnect.com. ColorSource PAR jr Seite 4 von 16...
- Seite 5 ETC Installationshandbuch ColorSource PAR jr DMX Adresse einrichten 1. Drücken Sie auf eine beliebige Taste, um den Bildschirm einzuschalten. Auf dem Bildschirm wird die DMX-Adresse angezeigt. 2. Wählen Sie mit Up oder Down die DMX-Adresse für das Gerät aus. RDM- Sie können auch RDM für die DMX-Adressierung verwenden. Siehe Werte auf Seite 12...
- Seite 6 Strobe** *Der Original-ColorSource PAR jr-Scheinwerfer verwendet Blau in Kreis 4; der Deep Blue- Scheinwerfer verwendet Indigo in Kreis 4. **Verwenden Sie DMX-Werte 0 oder 255, um das Stroboskop zu deaktivieren. Verwenden Sie die Werte 1 – 254, um die Strobegeschwindigkeit von 1 pro Sekunde auf bis zu 33 pro Sekunde zu steigern.
- Seite 7 ETC Installationshandbuch ColorSource PAR jr Presets und Sequenzen abspielen Das Gerät besitzt werkseitig zwölf konfigurierte Presets und fünf konfigurierte Sequenzen. Beim Abspielen eines Presets oder einer Sequenz auf einem Gerät passiert Folgendes: • Auf allen verbundenen Geräten, die kein DMX empfangen, wird die gleiche Preset-Nummer oder Sequenz-Nummer abgespielt.
- Seite 8 ETC Installationshandbuch ColorSource PAR jr Vorkonfigurierte Sequenzen Sequenz Name Regenbogen, Schnell Regenbogen, Langsam Warme Farben, Schnell Kalte Farben, Schnell Zufall Presets neu aufnehmen 1. Richten Sie über DMX die gewünschten Werte für das neue Preset ein. 2. Drücken Sie auf Mode, um auf das Presets/Sequenzen-Menü...
- Seite 9 Sie können eine aktuellere Software-Version eines verbundenen Geräts auf andere ColorSource PAR jr-Geräte desselben Typs übertragen. Hinweis: Wenn es in Ihrer DMX-Ausführung weitere Gerätetypen gibt, müssen Sie diese nicht trennen, bevor Sie die aktualisierte Geräte-Software übertragen. Der Aktualisierungsprozess ignoriert alle anderen Geräte in der DMX-...
- Seite 10 : Ein Wechsel der Bildschirmanzeige zwischen weist auf einen Updatefehler hin. Laden Sie die Software erneut, um den Fehler zu beheben. Wenden Sie sich an den Technischen Support von ETC, wenn sich der Fehler nicht beheben lässt (unter etcconnect.com/contactETC). ColorSource PAR jr...
- Seite 11 Daten finden Sie im ColorSource PAR jr-Datenblatt unter etcconnect.com. Umwelt ColorSource PAR jr ist für den Betrieb bei Umgebungstemperaturen von 0 °C bis 40 °C vorgesehen. ColorSource PAR jr ist ausschließlich für den Betrieb in Innenräumen vorgesehen. • Höchste empfohlene Umgebungstemperatur für den Betrieb: Ta = 40 °C (104 °F)
- Seite 12 ETC Installationshandbuch ColorSource PAR jr RDM-Werte Parameter Wert Beschreibung Herstellerkennung 0x6574 Electronic Theatre Controls 0x021D ColorSource PAR jr Modellkennung 0x021E ColorSource PAR jr Deep Blue DMX-Startadresse 0x00F0 Bereich = 1 – 512 1 = 5 Kanal 2 = Direkt DMX-Belegung 0x00E0 3 = 1 Kanal 4 = RGB 0 = Standard (1,2 kHz)
- Seite 13 ETC Installationshandbuch ColorSource PAR jr FFC-Konformität ColorSource PAR jr (Alle Fragen im Zusammenhang mit FFC): Electronic Theatre Controls, Inc. 3031 Pleasant View Road Middleton, WI 53562 +1 (608) 831-4116 etcconnect.com Dieses Gerät erfüllt Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden beiden Bedingungen: 1. Dieses Gerät darf keine schädlichen Interferenzen verursachen, und 2.
- Seite 14 ETC Installationshandbuch ColorSource PAR jr ColorSource PAR jr Seite 14 von 16...
- Seite 15 ETC Installationshandbuch ColorSource PAR jr ColorSource PAR jr Seite 15 von 16...
- Seite 16 ETC Installationshandbuch ColorSource PAR jr ColorSource PAR jr Seite 16 von 16...
