Einstellen der C-Klammer für Nordamerika
C-Klammer
Bügelbolzen und
Sicherungsscheibe

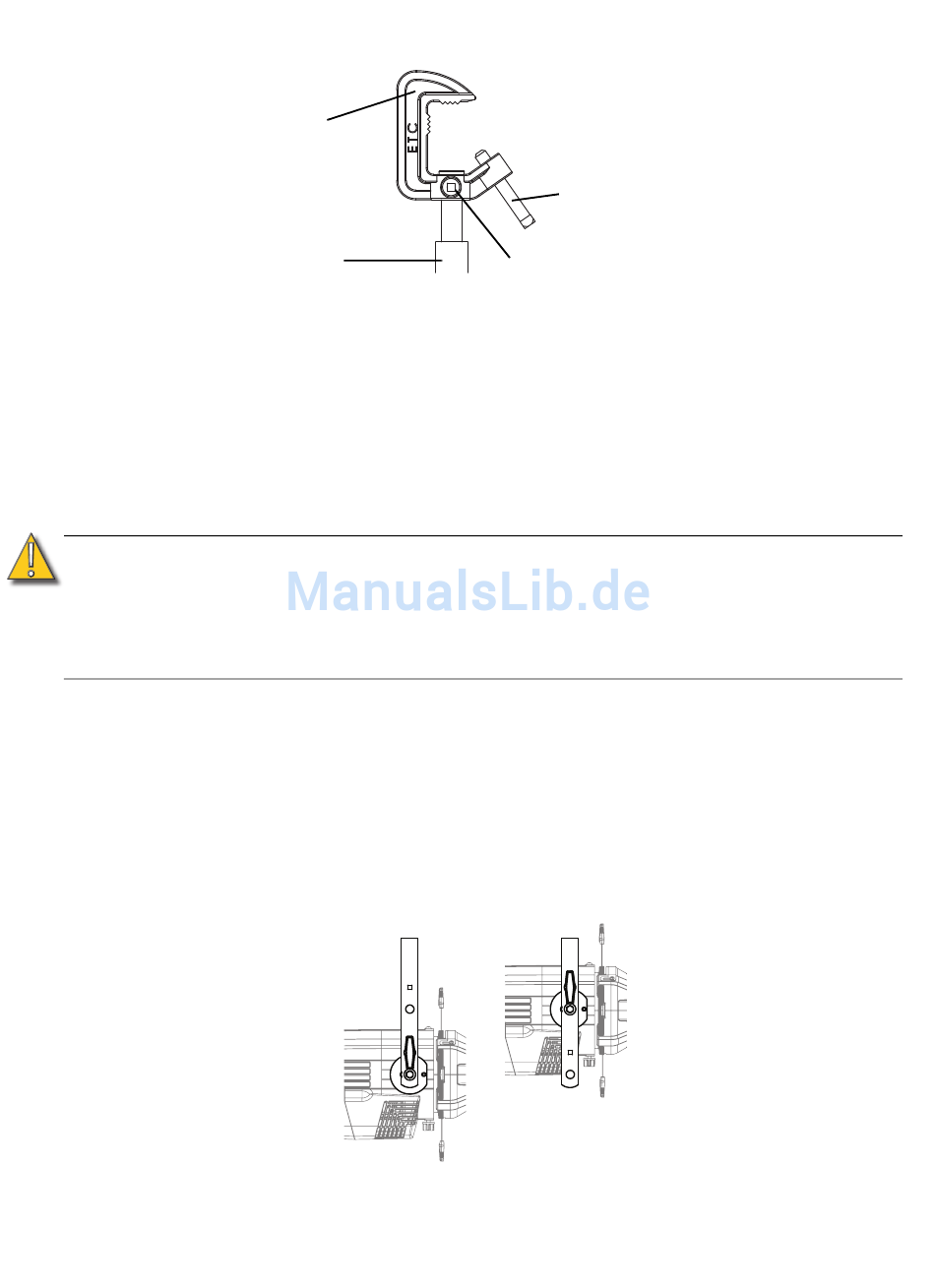

Abbildung-1.9 Einstellen der Bügelschraube
Mit der Bügelschraube wird der Scheinwerfer am Montagerohr befestigt. Sie ermöglicht außerdem
eine Einstellung des montierten Scheinwerfers.
Schritt 1: Sichern Sie die Bügelschraube mit dem mitgelieferten Bügelbolzen und der
Schritt 2: Setzen Sie die Bügelschraube auf das Montagerohr, und sichern Sie sie, indem Sie die
Schritt 3: Lösen Sie die Schwenkschraube, und drehen Sie den Bügel in die gewünschte Position.
Schritt 4: Ziehen Sie die Schwenkschraube wieder fest, um den Scheinwerfer zu arretieren.
VORSICHT:
Einstellen der Bügelposition
Der Source Four bietet innerhalb seines Bügels mehrere Positioniermöglichkeiten für die Gesamthöhe
und den Neigewinkel des Scheinwerfers.
Einstellen der Scheinwerferhöhe im Bügel
Der Source Four ist mit einem Zwei-Positionsbügel ausgestattet, mit dem sich die Montagegesamthöhe
ändern lässt.
.
Allzweckposition
Abbildung-1.10 Einstellen der Bügelposition
Installation und Benutzerschnittstelle
Sicherungsscheibe am Bügel.
Rohrschraube festziehen.
Ziehen Sie die Raubenrohrschraube auf 20-27 Nm fest. (Ungefähr fingerfest plus bis
zu einer weiteren Viertelumdrehung). Übersteigen Sie 34 Nm nicht. Wenden Sie
keine übermäßige Kraft an.
Ziehen Sie den Bügelbolzen auf 7-13 Nm fest. (Ungefähr fingerfest plus bis zu einer
weiteren Achtelumdrehung). Übersteigen Sie 20 Nm nicht. Wenden Sie keine
übermäßige Kraft an.
Rohrschraube
Schwenkschraube
Position mit
geringem Freiraum
19
