befestigte Metallabdeckung, dass Licht austritt.
Schritt 1: Lösen Sie die Schrauben an der Abdeckung der Einschubiris mit einem
Schritt 2: Schieben Sie die Abdeckung ganz nach vorne, um den Einschub freizulegen.
Schritt 3: Setzen Sie die Iris oder einen motorisieren Goboprojektor ein. Setzen Sie die Iris mit der
Schritt 4: Schieben Sie die Einschubabdeckung wieder zurück in Richtung der Blendenschieber, bis
Schritt 5: Sichern Sie die Abdeckung des Zubehöreinschubs, indem Sie die Schrauben festziehen.
Drehen der Blendenschieber-Gehäusebaugruppe

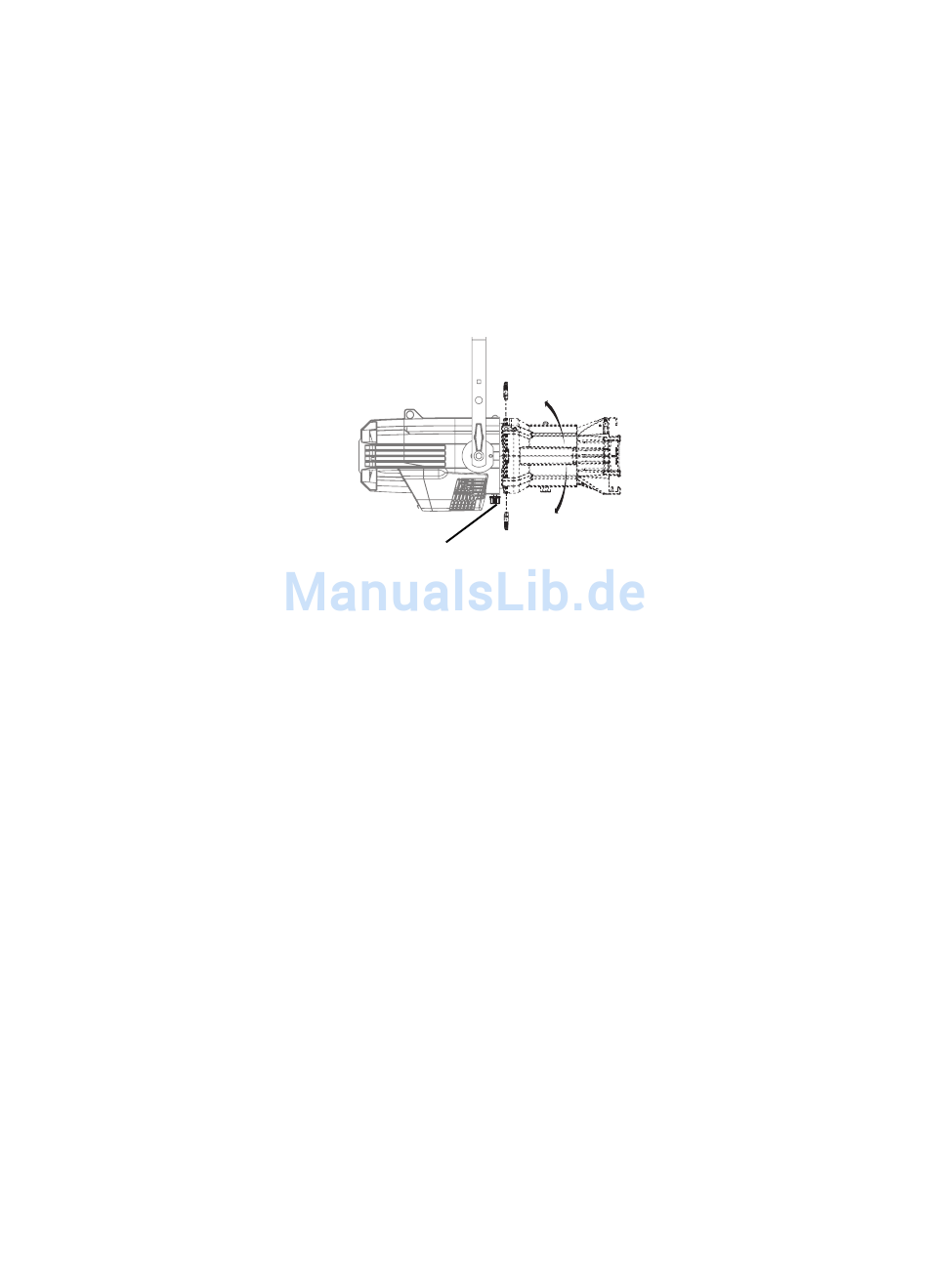

Abbildung-1.8 Drehen der Blendenschieber-Gehäusebaugruppe
Schritt 1: Lösen Sie den Drehknopf des Blendenschieber-Gehäuses direkt hinter den
Schritt 2: Drehen Sie das Blendenschieber-Gehäuse in die gewünschte Position (bis zu 25° in
Schritt 3: Sobald das Blendenschieber-Gehäuse positioniert ist, ziehen Sie den Feststellknopf fest,
18
Kreuzschlitzschraubendreher. Entfernen Sie die Schrauben jedoch nicht.
flachen Seite in Richtung der Blendenschieber ein, und achten Sie darauf, dass der
Irisgriff aus dem Einschub herausragt.
sie mit dem Irisgriff in Berührung kommt. Lassen Sie ausreichend Platz, damit der Irisgriff
noch bewegt werden kann.
Gehäuse-Feststellknopf
Blendenschiebern an der Unterseite des Reflektorgehäuses. Entfernen Sie den
Gehäuse-Feststellknopf nicht.
beliebiger Richtung von der Mittelposition aus).
um es zu arretieren.
