Abmessungen und Aufhängungsabstände
Verwenden Sie folgende Abmessungen, um rund um den Scheinwerfer ausreichend Abstand zu
gewährleisten. Sehen Sie zusätzlichen Platz für die Kabel vor.
17.1"
434mm

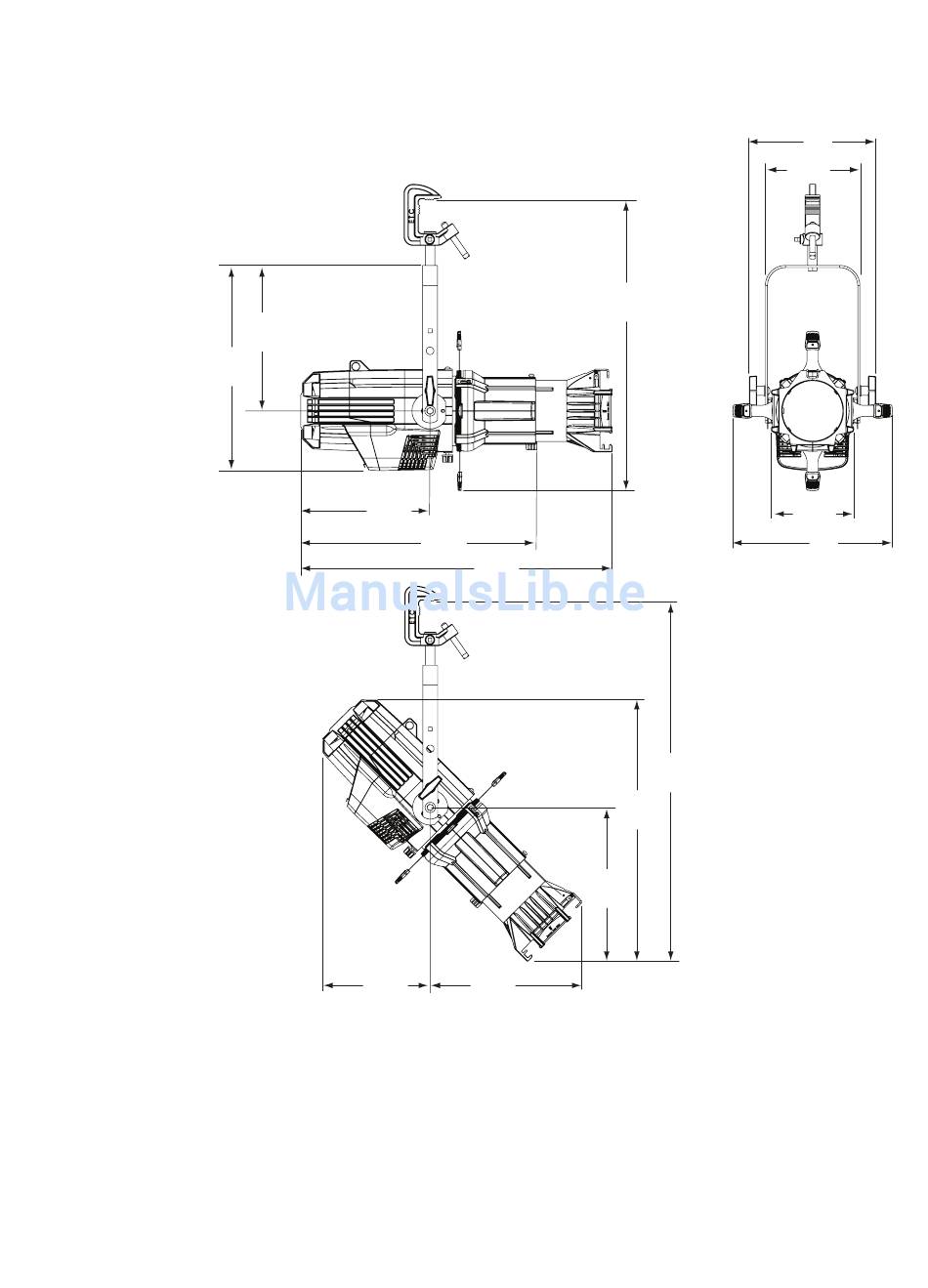

Abbildung-1.11 Abmessungen bei voll ausgefahrenen, typischen 19°-, 26°- oder 36°-Linsen.
Andere Linsentuben sind möglich, hier aber nicht abgebildet.
Installation und Benutzerschnittstelle
12.1"
308mm
10.8"
274mm
9.2"
233mm
19.56"
497mm
25.9"
659mm
13.1"
333mm
12.9"
328mm
24.2"
615mm
30.7"
779mm
22.3"
566mm
10.6"
268mm
7.9"
200mm
6.9"
174mm
13.3"
338mm
