E T C
I n s t a l l a t i o n s a n l e i t u n g
®
SmartPack™, tragbare Version

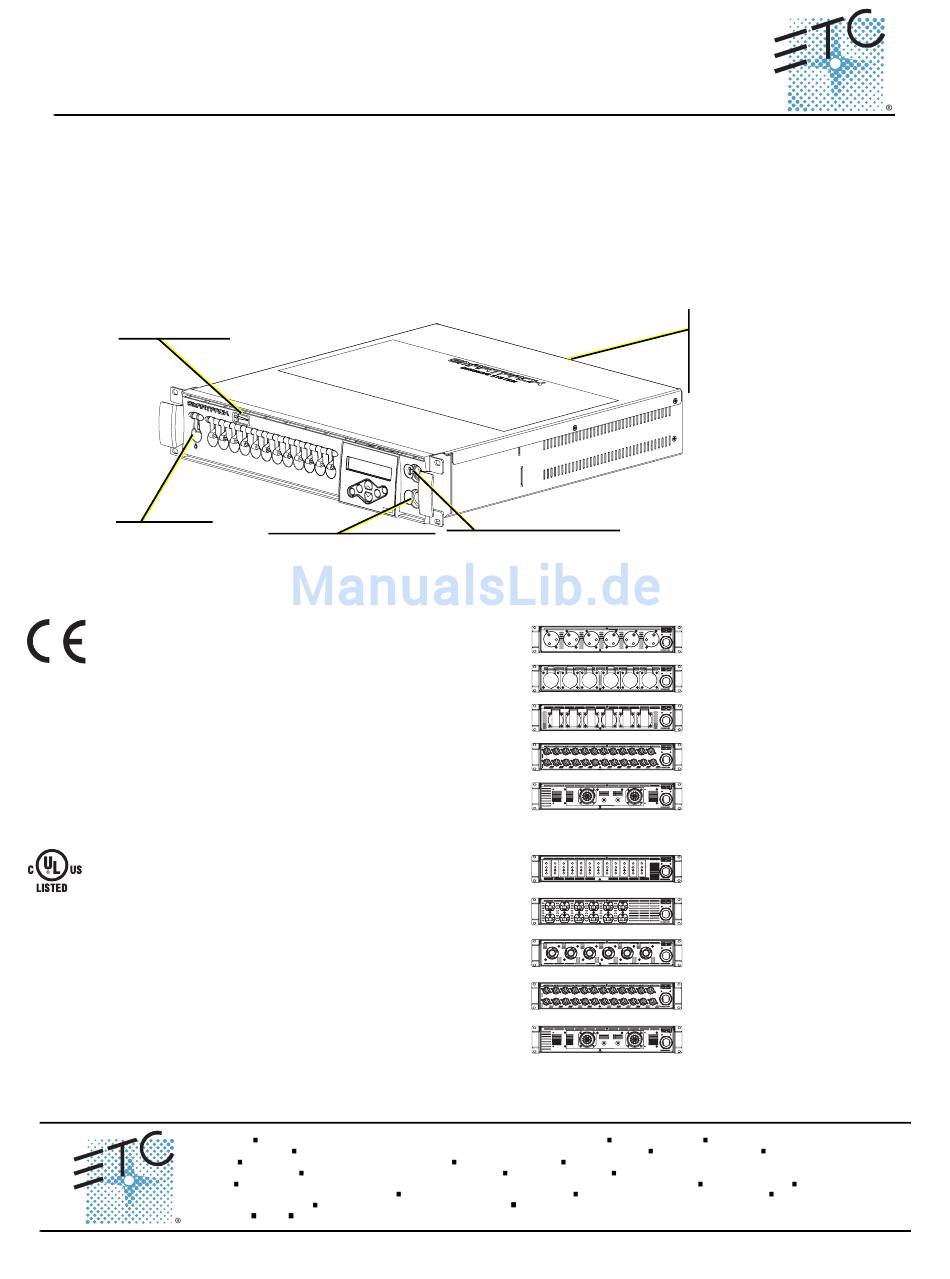

Übersicht
Die tragbare SmartPack-Dimmereinheit stellt eine einfache, preisgünstige und transportable
Lösung für das Dimmen dar. Sie kann für sich allein oder als Teil eines kleinen Systems betrieben
werden. Zu den Standard-Ausstattungsmerkmalen gehören SmartLink™-Fähigkeit sechs oder
zwölf Dimmer kreise, ein stabiles 19-Zoll-Stahlgehäuse mit 2 HE zum Einbau in ein Rack.
Diese Installationsanleitung enthält die Anleitung zur Installation von sowohl UL-gelisteten als auch
mit den EU-Richtlinien (CE) übereinstimmenden SmartPack-Dimmereinheiten. Details zur
Konfiguration und zum Betrieb finden Sie im SmartPack-Bedienungshandbuch.
SmartLink-Fähigkeit
Standby- /
Steuernetzschalter
Optionen der Ausgangsleiste
UK 15 A Roundpin
CForm
Schuko
®
Power Con
Multipin (wählbarer
Versatz)
Stage Pin
®
Edison
®
Twist-Lock
®
Power Con
6 Multipin-Schaltkreise- mit
wählbarem Versatz
Wenden Sie sich an ETC, wenn Sie Ausgangsleisten benötigen, die oben nicht aufgeführt sind.
Firmenzentrale
London, Großbritannien
Rom, Italien Via Ennio Quirino Visconti, 11, 00193 Rom, Italien
Holzkirchen, Deutschland
Hong Kong Room 1801, 18/F, Tower I, Phase 1, Enterprise Square, 9 Sheung Yuet Road, Kowloon Bay, Kowloon, Hongkong
Kundendienst: (Amerika)
Internet:
www.etcconnect.com
7020M2230-DE
Smar t Pa ck, I nst a ll at io ns anl ei t un g de r t r ag ba r en Ver si on
DMX-In
an einem 5 Pin XLR-Stecker.
Geerdete Stage Pin-Buchsen
20 A, 120 V AC, 2-polig, 3 Drähte
Geerdete Edison-Buchsen
20 A, 120 V AC, 2-polig, 3 Drähte
Geerdete Twist-Lock-Buchsen
20 A, 120 V AC, 2-polig, 3 Drähte
Geerdete Power Con-Buchsen
20 A, 120 V AC, 2-polig, 3 Drähte
6 Multipin-Schaltkreise-Stecker
20 A, 120 V AC
3031 Pleasant View Road, P.O. Box 620979, Middleton, Wisconsin 53562-0979, USA
Unit 26-28, Victoria Industrial Estate, Victoria Road, London W3 6UU, Großbritannien
Ohmstrasse 3, 83607 Holzkirchen, Deutschland
service@etcconnect.com
(Großbritannien)
Copyright © 2006 ETC. Alle Rechte vorbehalten.
Rev B
Herausgegeben 10/2006
Sei te 1 vo n 6
DMX-Thru (selbst-terminierend)
an einer 5 Pin XLR-Buchse.
Tel: +1 608 831 4116
Tel: +39 (06) 32 111 683
Fax: +39 (06) 32 656 990
Tel: +49 (80 24) 47 00-0
Fax: +49 (80 24) 47 00-3 00
service@etceurope.com
(Deutschland)
Produktinformationen und technische Daten können geändert werden.
An der Rückwand befindet sich
die Powerausgangsleiste sowie
zwei RJ45 Stecker, die zur
Synchronisation von einer
SmartLink-Einheit zur nächsten
verwendet werden.
Fax: +1 608 836 1736
Tel: +44 (0)20 8896 1000
Fax: +44 (0)20 8896 2000
Tel: +852 2799 1220
Fax: +852 2799 9325
techserv-hoki@etcconnect.com
(Asien)
service@etcasia.com
El ect r on ic T he at r e Con t ro ls , I nc .
