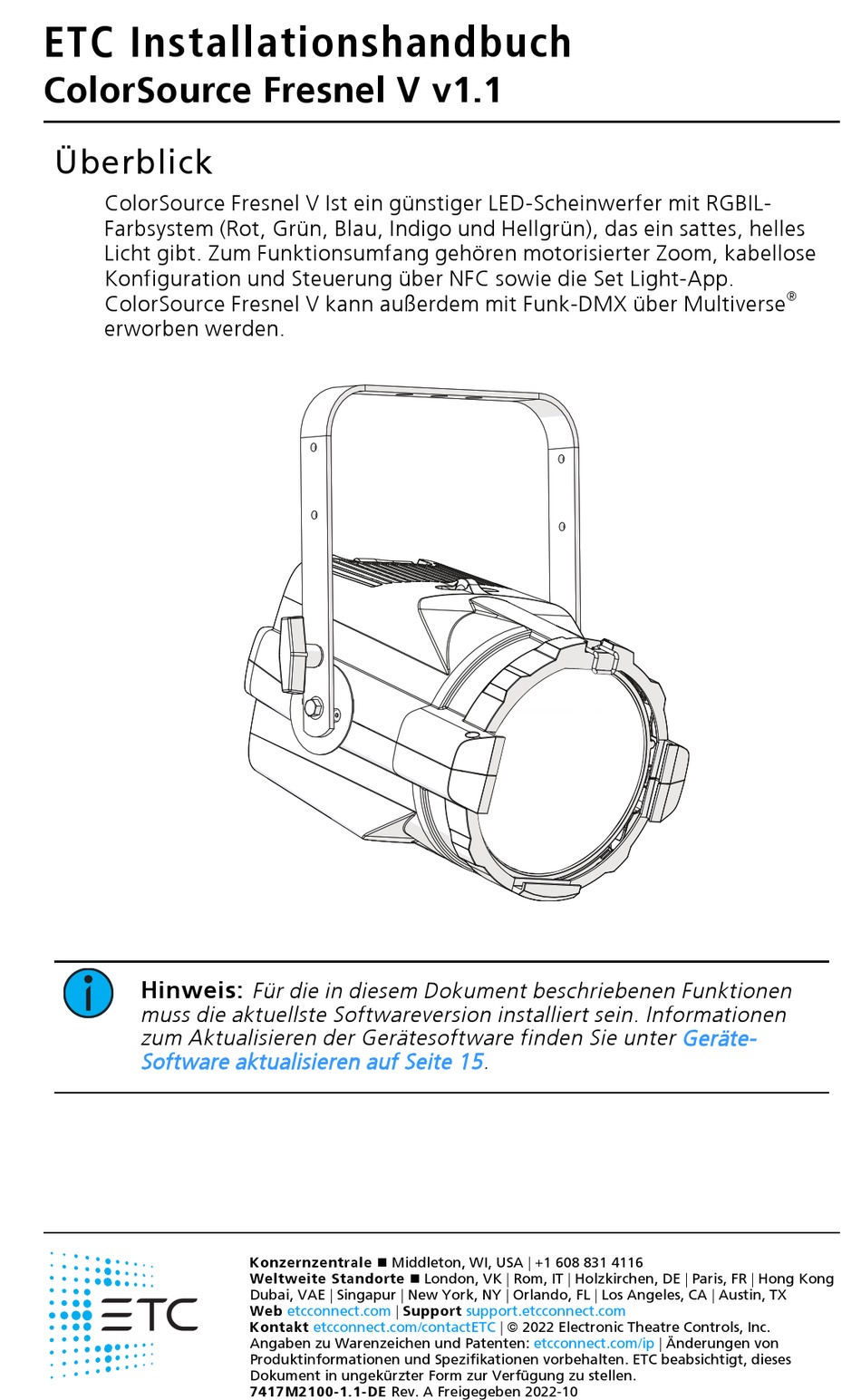

ETC Installationshandbuch
ColorSource Fresnel V v1.1
Überblick
ColorSource Fresnel V Ist ein günstiger LED-Scheinwerfer mit RGBIL-
Farbsystem (Rot, Grün, Blau, Indigo und Hellgrün), das ein sattes, helles
Licht gibt. Zum Funktionsumfang gehören motorisierter Zoom, kabellose
Konfiguration und Steuerung über NFC sowie die Set Light-App.
ColorSource Fresnel V kann außerdem mit Funk-DMX über Multiverse
erworben werden.
Hinweis:
muss die aktuellste Softwareversion installiert sein. Informationen
zum Aktualisieren der Gerätesoftware finden Sie unter
Software aktualisieren auf Seite
Für die in diesem Dokument beschriebenen Funktionen
Konzernzentrale n Middleton, WI, USA | +1 608 831 4116
Weltweite Standorte n London, VK | Rom, IT | Holzkirchen, DE | Paris, FR | Hong Kong
Dubai, VAE | Singapur | New York, NY | Orlando, FL | Los Angeles, CA | Austin, TX
Web
etcconnect.com
| Support
Kontakt
etcconnect.com/contactETC
Angaben zu Warenzeichen und Patenten:
Produktinformationen und Spezifikationen vorbehalten. ETC beabsichtigt, dieses
Dokument in ungekürzter Form zur Verfügung zu stellen.
7417M2100-1.1-DE Rev. A Freigegeben 2022-10
15.
support.etcconnect.com
| © 2022 Electronic Theatre Controls, Inc.
etcconnect.com/ip
®
Geräte-
| Änderungen von
