A n s c h l ü s s e u n d A d r e s s i e r u n g
Schließen Sie die Netzstromversorgung und die DMX-Datenkabel wie unten gezeigt an
den entsprechenden Anschlüssen an. Schließen Sie das Eingangs-DMX-Datenkabel am
DMX-Eingangsanschluss an. Wenn Sie die Daten zu anderen Geräten oder DMX-gesteu-
erten Geräten durchschleifen, schließen Sie das nachfolgende Kabel am DMX-Durch-
gangsanschluss an. Bei Revolution-Geräten, die vor 2007 hergestellt wurden
(Teilenummer 7160A1002), muss am letzten Gerät in der DMX-Datenleitung eine Termi-
nierung mit einem 100Ω-Widerstand zwischen den Anschlusspins 2 und 3 angeschlossen
werden. Revolution-Geräte, die 2007 oder später hergestellt wurden, sind selbst-terminie-
rend und erfordern keine gesonderte Terminierung. Wenn beide Typen gleichzeitig auf der-
selben DMX-Datenleitung eingesetzt werden, sollte die Datenleitung terminiert werden.
Verwenden Sie die drei Einstellräder am oberen Gehäuse zur Einstellung der Startadresse
des Gerätes. Die Adressen müssen zwischen 1 und 481 eingestellt werden. Das Gerät
meldet einen Fehler, wenn die Adresse auf 482 oder darüber eingestellt wurde. Siehe zur
Kanalbelegung
H i n w e i s :
Bei dem Revolution-Gerät handelt es sich um ein Gerät mit 31 Kanälen. Mit Geräten,
die über eine Startadresse höher als 481 verfügen, können nicht alle Parameter
gesteuert werden.

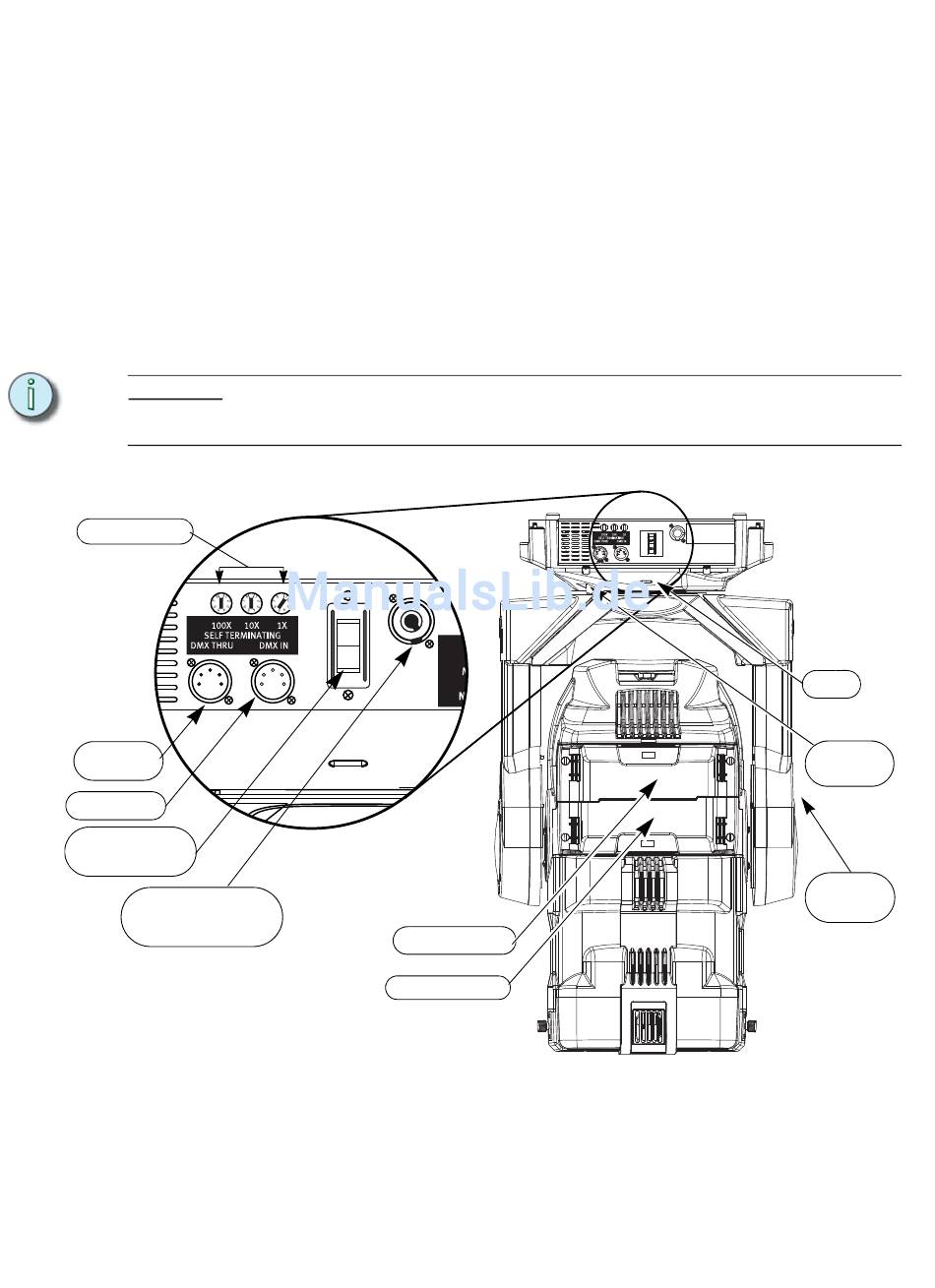

Einstellräder
DMX-
Durchgang
DMX-Eingang
Netzschalter und
Sicherungs-
automat
Netzeingang
®
(Neutrik Power-
®
Con -Stecker)
Netzkabel anschließen:
Den Netzstecker ausrichten und einstecken. Dann den Stecker im Uhrzeigersinn drehen
bis er einrastet.
Netzkabel abziehen:
Die Verriegelungslasche zurückschieben, dann den Stecker gegen den Uhrzeigersinn
drehen und zum Trennen der Stromversorgung abziehen.
