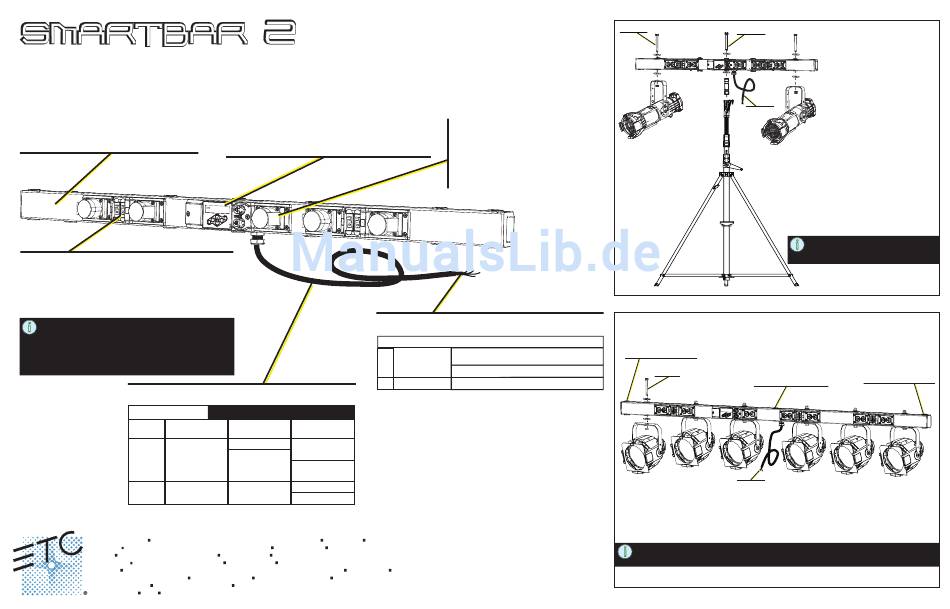

ETC SmartBar 2 Kurzinstallationsanleitung

Installations- und Anschluss-Kurzanweisung

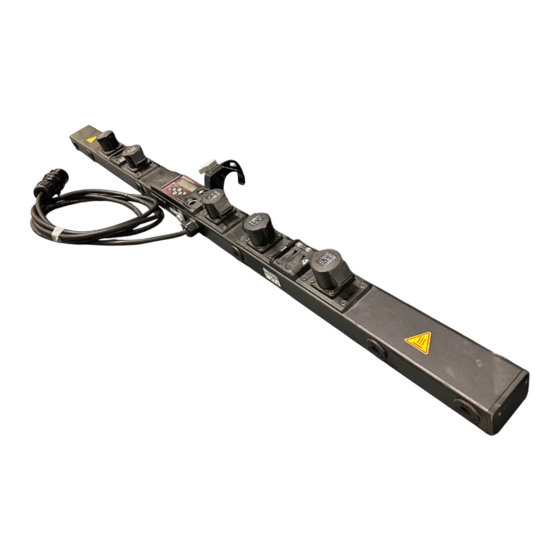

SmartBar2
2, 4 oder 6 Kanal Dimmer Profilschiene
DMX 512 konform
RDM Identifizierung / RDM- DMX Adresse
UL geprüft und CE eingetragen
Dimmer und Sicherungsautomaten
Jeder Dimmerkanal ist mit einem 10A Sicherungs-
automaten geschützt.
Sicherungsautomat (Leitungsschutz).
Auswahl der Ausgangssteckdosen.
HINWEIS! Die Gesamtlast des Dimmerbars darf die
Gesamtlast des Einganges nicht
überschreiten, da ein Großteil der
Sicherungen für eine Dauerlast von 80%
ausgelegt sind. Man benötigt eine
Mindestlast von 75W pro Dimmer.
Eingangsspannung
Eingangsspannung
2 Kanal
UL / cUL
1Ø - 100, 120 VAC 1Ø 100, 120 VAC 2Ø 120/240 VAC
CE 1Ø 230 VAC
Corporate Headquarters 3031 Pleasant View Road, P.O. Box 620979, Middleton, Wisconsin 53562-0979 USA Tel +608 831 4116 Fax +608 836 1736
London, UK Unit 26-28, Victoria Industrial Estate, Victoria Road, London W3 6UU, UK Tel +44 (0)20 8896 1000 Fax +44 (0)20 8896 2000
Rome, IT Via Ennio Quirino Visconti, 11, 00193 Rome, Italy Tel +39 (06) 32 111 683 Fax +44 (0) 20 8752 8486
Holzkirchen, DE Ohmstrasse 3, 83607 Holzkirchen, Germany Tel +49 (80 24) 47 00-0 Fax +49 (80 24) 47 00-3 00
Hong Kong Rm 1801, 18/F, Tower 1 Phase 1, Enterprise Square, 9 Sheung Yuet Road, Kowloon Bay, Kowloon, Hong Kong Tel +852 2799 1220 Fax +852 2799 9325
Service: (Americas) service@etcconnect.com (UK)
Web: www.etcconnect.com
Copyright © 2010 ETC. All Rights Reserved. Product information and specifications subject to change.
7543M1300-2.0.0 -DE Rev A Released 2010-06
"Smart" Bediener Schnittstelle
Direkte Handbedienung der Dimmer und 20
eingebaute Abläufe für unabhängige Bedienung
Mehrsprachige Software beinhaltet Englisch,
Spanisch, Deutsch und Französisch
DMX 512 In und Thru XLR 5pol. Stecker
Wird ohne Eingangsstecker geliefert.
Empfohlener Eingangsstecker (CE 230V AC)
1Ø
3Ø
(max 20A pro Phase)
4 Kanal 6 Kanal
100/200 VAC
2Ø 120/240 VAC
100/200 VAC 3Ø 120/208 VAC
100/173 VAC
1Ø 230 VAC 1Ø 230 VAC
3Ø 230/400 VAC
service@etceurope.com (DE) techserv-hoki@etcconnect.com (Asia) service@etcasia.com
Direktspannungs Steckdosen
CEE 7/4 (Schuko Doppel-
Steckdose).
CE Steckdosen Typen stimmen
normalerweise mit den
Ausgangs-Steckdosen überein.
CEE 7/4 Typ F Schuko Stecker
oder CEE 7/7 Typ EF
L, N, PE
CEE17 16A Stecker
CEE17 3x16A Stecker
L1, L2, L3, N, PE
Seite 1 von 2
Schritt 3
Schritt 2
Schritt 1
1. Schritt: Eingangsstecker montiern.
2. Schritt: Befestigen des mitgelieferten
3. Schritt: Jeden einzelnen Scheinwerfer mit
Zusätzliche Montagemöglichkeiten
zusätzliche
Montagemöglichkeiten
Schritt 2
zusätzliche
Montagemöglichkeiten
Schritt 1
Schritt 1: Eingangsstecker montieren.
Schritt 2: Jeden einzelnen Scheinwerfer mit den mitgelieferten Schrauben befestigen. Jeder
Schraubensatz beinhaltet 2 Beilagscheiben. (eine oben und eine unten)
HINWEIS: Die Durchgangslöcher in der Dimmerleiste sind für optionale Befestigung
vorgesehen.
Montage
auf Stativ
Studiozapfens am SmartBar2.
Die Befestigungschrauben auf
Festigkeit und Passgenauigkeit
überprüfen.
den mitgelieferten Schrauben
befestigen. Jeder Schraubensatz
beinhaltet 2 Beilagscheiben. (eine
oben und eine unten)
ACHTUNG: Stativ nur mit der
maximal erlaubten
Nutzlast belasten.
zusätzliche
Montagemöglichkeiten
