Benutzerhandbuch
v1.8.0
Rev A
LED-Scheinwerfer sind nur für den professionellen Einsatz vorgesehen.
Lesen Sie dieses Dokument bitte vollständig durch, bevor Sie das Produkt verwenden.
Copyright © 2015 Electronic Theatre Controls, Inc.
Alle Rechte vorbehalten. Änderungen der Produktinformationen und technischen Daten vorbehalten.
Teilenummer: 7460M1200-1.8.0 Rev: A
Herausgegeben: November 2015
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für ETC Source Four LED
Inhaltszusammenfassung für ETC Source Four LED
- Seite 1 Benutzerhandbuch v1.8.0 Rev A LED-Scheinwerfer sind nur für den professionellen Einsatz vorgesehen. Lesen Sie dieses Dokument bitte vollständig durch, bevor Sie das Produkt verwenden. Copyright © 2015 Electronic Theatre Controls, Inc. Alle Rechte vorbehalten. Änderungen der Produktinformationen und technischen Daten vorbehalten. Teilenummer: 7460M1200-1.8.0 Rev: A Herausgegeben: November 2015...
- Seite 2 ETC sieht vor, dass dieses Dokument, ob in gedr uckter oder elektronischer Form, in ungekürzter Form be re itge ste llt w ird. ETC ist eine eingetragen e Handelsmarke von Electronic Theatr e Controls, Inc. in den USA und in anderen Ländern.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung......1 Voreinstellungen........1 Lustr+ und Series 2 Lustr . - Seite 4 Anschlüsse ..........24 Anschlüsse der Source Four LED Series ....24 Anzeigeleuchten .
- Seite 5 A n h a n g A Kurze Einführung ....81 Montieren ..........81 Anschließen .
- Seite 6 Source Four LED Bedienungshandbuch...
-
Seite 7: Einleitung
Wir freuen uns, dass Sie sich für das Produkt entschieden haben. Die x7 Color System™-Technologie mit sieben Farbschattierungen von Source Four LED Profile gewährleistet eine Licht- und Farbqualität, die von konventionellen LED-Systemen nicht erreicht werden kann. Dieses einzigartige Farbsystem erzeugt helle Weißtöne mit breitem Spektrum und intensiven Farben gleichermaßen gut, so dass Farbpigmente, Objekte und Hauttöne auf natürliche... -
Seite 8: Daylight Und Tungsten
Lichtausbeute für niedrigere Auslastungsgrade und maximaler thermischer Stabilität sowie gleichbleibende Ausbeute für höhere Auslastungsgrade bieten Modelle Jedes Mitglied der Produktreihe Source Four LED Profile ist einzigartig und für eine bestimmte Beleuchtungsaufgabe optimiert. Sämtliche Modelle sind mit der kompletten Reihe der Source Four- Linsentuben kompatibel. -

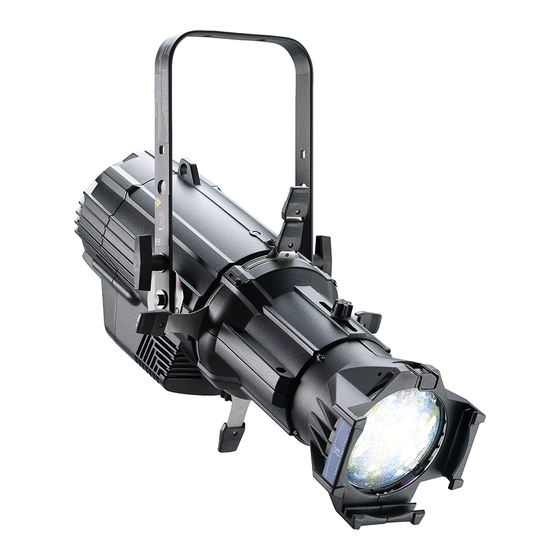

Seite 9: Scheinwerferkomponenten
Scheinwerferkomponenten Sicherungsseilöse Bügel Zubehörhalter Bügel- Feststellknopf Farbrahmenhalter Abbildung-1.1 Komponenten des Scheinwerfers Source Four LED Profile LCD-Anzeige Tastatur Statusanzeigen PowerCon- DMX-Eingang Eingang PowerCon- DMX-Durchgang Durchgang Abbildung-1.2 Komponenten der Rückseite Zurück Glühlampe Enter Home Abbildung-1.3 Funktionen der Tastaturtasten Benutzerschnittstelle – Überblick Seite 36... -
Seite 10: Anwendungen
Anwendungen • Theater • Kongresszentren • Studios • Themenparks • Schulen • Museen • Gotteshäuser • Veranstaltungen • Hotels Source Four LED Bedienungshandbuch v1.8.0... -
Seite 11: Schreibweisen Im Dokument
Schreibweisen im Dokument Hinweise In diesem Handbuch werden die folgenden Schreibweisen eingesetzt, um Hinweise und Sicherheitshinweise kenntlich zu machen. Hinweis: Hinweise enthalten hilfreiche Tipps und zusätzliche Informationen zum Haupttext. VORSICHT: „Vorsicht“ bezeichnet Situationen, in denen undefinierte oder ungewollte Konsequenzen einer Aktion zu einem potentiellen Datenverlust oder Geräteproblemen führen können. -
Seite 12: Sicherheit
Sicherheit Die Scheinwerferserie Source Four LED Profile ist nur für professionellen Einsatz vorgesehen. Lesen Sie das gesamte Handbuch, bevor Sie das Gerät in Betrieb nehmen. WARNUNG: Beachten Sie vor Gebrauch folgende Sicherheitshinweise: • Montieren Sie den Source Four LED Profile Scheinwerfer nicht auf oder in der Nähe einer brennbaren Oberfläche. -
Seite 13: Kontakt
Kontakt Wenn Sie Fragen zu Ihrem Scheinwerfer Source Four LED Profile haben, die in diesem Handbuch nicht beantwortet werden, wenden Sie sich bitte an Ihren ETC-Lieferanten oder an ETC Technical Services. Allgemeine Informationen finden Sie über die in diesem Handbuch angegebenen Verweise. Weitere Suchmöglichkeiten stehen auf der Website von ETC unter www.etcconnect.com zur Verfügung. - Seite 14 Source Four LED Bedienungshandbuch v1.8.0...
-
Seite 15: Installation Und Benutzerschnittstelle
Kapitel 1 Installation und Benutzerschnittstelle Dieses Kapitel enthält folgende Abschnitte: Technische Daten ........10 Hardware . -
Seite 16: Technische Daten
• Optional 1,8 m PowerCon-Kabel mit • Mit Neutrik PowerCon Eingangs- und Schukostecker. Durchgangssteckverbindern • Maximal insgesamt zwölf Source Four LED- • Benötigt Versorgungsspannung durch eine nicht Scheinwerfer bei Stromweiterleitung gedimmte Spannungsversorgung LEDs • 60 Luxeon Rebel LED-Emitter (Lustr+ und Series 2 •... -
Seite 17: Typische Leistungsaufnahme
Typische Leistungsaufnahme Lustr+ 90 V 120V 240V Ruheleistung/-strom 4,27 W/0,084 A 4,38W/0,079A 4,2W/0,068A 100 % Ausgangsleistung/ 130,8W/1,48A 129,9W/1,11A 126,4W/0,576A -strom Series 2 Lustr 90 V 120V 240V Ruheleistung/-strom 6,77W/0,144A 6,9W/0,149A 6,5W/0,155A 100 % Ausgangsleistung/ 173,0W/1,94A 171,0W/1,44A 168,0W/0,783A -strom Studio HD 100V 120V 240V... -
Seite 18: Hinweis Zu Led-Scheinwerfern
Series 2 Tungsten HD bei 5600K 0,004 Die Scheinwerfer Source Four LED Profile zeichnen sich durch eine hervorragende Farbwiedergabe aus, insbesondere die Farbmischausführungen. Ein Duv-Wert von 0,000 weist darauf hin, dass die verwendete Farbmischung genau auf der Schwarzkörperlinie lag und keine Grün- oder Magenta- Verschiebung aufwies. -
Seite 19: Hardware
Hardware Basisbaugruppe Bügel Sicherungsöse Halteschraube Blenden Gobohalter-Einschub Einsatziris-Einschub Farbrahmen Blendenschieber- Gehäuse Light Engine- Gehäuse Linsentubus Bügel-Feststellknopf Gehäusedrehung- Feststellknopf Fokus-Feststellknopf HINWEIS: Sicherungsseil ist nicht im Lieferumfang Farbrahmenhalter Abbildung-1.1 Basisbaugruppe WARNUNG: Beachten Sie bitte vor Gebrauch folgende Sicherheits-Warnhinweise: Montieren Sie den Scheinwerfer nicht auf oder in der Nähe einer brennbaren Oberfläche. -
Seite 20: Befestigungsteile
Zum Befestigen der Scheinwerfer ist ein Bügel erhältlich. Für weitere Informationen siehe Bügelposition Seite 19 Linsentubus montieren Jeder der ETC Source Four-Linsentuben kann im Blendenschieber-Gehäuse des Source Four LED Profile montiert werden. Um bessere Ergebnisse zu erzielen, verwenden Sie einen der unten aufgeführten bevorzugten Linsentuben. Kreuzschlitzschraube Fokus-Feststellknopf Abbildung-1.2 Linsentubus mit Fokus- Feststellknopf und Kreuzschlitzschraube befestigen... -
Seite 21: Ausrichten
Zoomlinsen-Baugruppen Verwendung mit Light Engine-Gehäuse ohne das Blendenschieber-Gehäuse Modell Beschreibung 41530LT Zoomlinsen-Baugruppe Source Four 15-30 42550LT Zoomlinsen-Baugruppe Source Four 25-50 Ausrichten Der Scheinwerfer kann nach oben und unten geneigt werden, um das Licht auf das gewünschte Ziel auszurichten. Die Einstellung ist jeweils bei der Bügelausführung und dem Sockelmodell gleich. Um den Scheinwerfer besser auf das Ziel ausrichten zu können, lässt er sich einschalten, ohne an eine DMX-Ansteuerung angeschlossen sein zu müssen, und ohne aktiviertes Preset. -
Seite 22: Fokussieren Des Lichtstrahls
Goboprojektionen sehen in der Regel am besten aus, wenn sie mit dem mitgelieferten Hinweis: Soft-Fokus Diffusor verwendet werden. Da die Strahlöffnung des Source Four 7,5 cm breit ist, empfiehlt ETC die Verwendung Hinweis: von Gobos der Größe A, um eine effektive Goboprojektion zu erzielen. -
Seite 23: Soft-Fokus Diffusor
Aufschrift auf dem Diffusor zur Vorderseite des Scheinwerfers zeigt. Frostfilter Seite 34 Siehe auch Hinweis: Für den Einsatz mit den Scheinwerfern Source Four LED Profile werden Enhanced Definition Lens Tubes (EDLT) dringend empfohlen, um eine schärfere Goboprojektion zu erreichen. Zubehöreinschub Zubehöreinschub Iris Abbildung-1.7 Zubehöreinschub... -
Seite 24: Drehen Der Blendenschieber-Gehäusebaugruppe
Schritt 2: Drehen Sie das Blendenschieber-Gehäuse in die gewünschte Position (bis zu 25° in beliebiger Richtung von der Mittelposition aus). Schritt 3: Sobald das Blendenschieber-Gehäuse positioniert ist, ziehen Sie den Feststellknopf fest, um es zu arretieren. Source Four LED Bedienungshandbuch v1.8.0... -
Seite 25: Einstellen Der C-Klammer Für Nordamerika
Einstellen der C-Klammer für Nordamerika C-Klammer Rohrschraube Bügelbolzen und Sicherungsscheibe Schwenkschraube Abbildung-1.9 Einstellen der Bügelschraube Mit der Bügelschraube wird der Scheinwerfer am Montagerohr befestigt. Sie ermöglicht außerdem eine Einstellung des montierten Scheinwerfers. Schritt 1: Sichern Sie die Bügelschraube mit dem mitgelieferten Bügelbolzen und der Sicherungsscheibe am Bügel. -
Seite 26: Montageabstände
Die Lebensdauer von LEDs wird durch den Betrieb bei hohen Temperaturen negativ beeinflusst. Vermeiden Sie beim Betrieb unter erhöhten Umgebungstemperaturen, alle Kanäle während längerer Zeitspannen auf 100 % zu betreiben, wie bei Kreis-Checks oder beim Fokussieren. Source Four LED Bedienungshandbuch v1.8.0... -
Seite 27: Abmessungen Und Aufhängungsabstände
Abmessungen und Aufhängungsabstände Verwenden Sie folgende Abmessungen, um rund um den Scheinwerfer ausreichend Abstand zu gewährleisten. Sehen Sie zusätzlichen Platz für die Kabel vor. 10.6” 268mm 7.9” 200mm 24.2” 615mm 12.1” 308mm 17.1” 434mm 10.8” 6.9” 274mm 174mm 19.56” 13.3” 497mm 338mm 25.9”... -
Seite 28: Sicherungsseil
Sicherungsseilöse Abbildung-1.12 Sicherungsseilöse am Scheinwerfergehäuse Gewicht Das Gesamtgewicht hängt von der Konfiguration des jeweiligen Scheinwerfers ab. Modell Liefergewicht Gewicht lbs. lbs. Mit Gehäuse 19,0 28,7 13,0 Ohne Gehäuse 15,0 23,7 10,8 a) Umfasst kein Montagematerial. Source Four LED Bedienungshandbuch v1.8.0... -
Seite 29: Erforderliche Stromversorgung Und Datenkabel
300 m. Die Source 4 LED Scheinwerfer terminieren sich selbst. DMX512-Anschlussbelegung für die 5-polige XLR-Buchse Erde (Schirm) Daten – Daten + nicht angeschlossen nicht angeschlossen DMX-Profil Seite 25 Unter finden Sie zusätzliche Informationen zur DMX-Adressierung der Scheinwerfer Source Four LED Profile. Installation und Benutzerschnittstelle... -
Seite 30: Anschlüsse
32 Scheinwerfer miteinander verbinden. Informationen zur Benutzerschnittstelle siehe Benutzerschnittstelle – Überblick Seite 36 Anschlüsse der Source Four LED Series Netzkabel Anschließen: Den PowerCon-Netzstecker ausrichten und einstecken. Dann den PowerCon-Stecker im Uhrzeigersinn drehen bis er einrastet. Achtung: Das Netzkabel muss von der Netzstromversorgung getrennt sein. -
Seite 31: Dmx-Profil
Im Standalone-Betrieb ist keine Adressierung erforderlich. Profile Source Four LED- und Source Four LED Series 2 Scheinwerfer belegen je nach Profil und den aktivierten Funktionen 1 bis 15 DMX-Kanäle. In der folgenden Tabelle werden die Reihenfolge und Funktion der einzelnen Kanäle beschrieben. - Seite 32 Das HSI-Profil (Farbton, Sättigung, Intensität) nutzt vier DMX-Kanäle entsprechend dem 16-Bit-Farbton (zwei Kanäle: grob und fein), Sättigung und Intensität. Aufgrund des HSI-Profils sind die Scheinwerfer Source Four LED Profile mit herkömmlichen HSI-Konsolenprofilen kompatibel, nutzen dabei aber die erweiterten Farbmöglichkeiten der Scheinwerfer. Kanal 5 ist für das Stroboskop vorgesehen, falls...
- Seite 33 Adressiert wirksam alle sieben Farben über drei Steuerkanäle. Das RGB-Profil erzeugt Farb- Überblendungen mittlerer Qualität. Dadurch sind die Scheinwerfer Source Four LED Profile mit herkömmlichen RGB-Konsolenprofilen kompatibel, während weiterhin eine verbesserte Farbanpassung Seite 28 Farbproduktion des Scheinwerfers gewährleistet ist. Siehe auch...
-
Seite 34: Farbanpassung
Seite 26 Farbanpassung Die Farbausgabe aller Scheinwerfer Source Four LED Profile wird beim Hersteller kalibriert. Bei einem Betrieb in den Profilen RGB, HSI, HSIC oder Studio nimmt jeder Scheinwerfer eine Anpassung der spezifischen LEDs in seinem Array vor und erzeugt eine mit den anderen Scheinwerfern gleichbleibende Ausgabe. -
Seite 35: Daylight Und Tungsten
Daylight und Tungsten Direct Control Der erste DMX-Kanal steuert immer eine Intensität von 0 bis 100 %. DMX-Kanal Steuerung Wert Funktion Scheinwerferadresse Intensität Intensität 0 bis 100 % Scheinwerferadresse + 1 Stroboskop Variable Stroboskopsteuerung 0 bis 255 Einschalten des Lüfters bei Scheinwerferadresse + 2 Lüftersteuerung verschiedenen Geschwindigkeiten... -
Seite 36: Dmx-Profiltabellen
Studio Konsoleneingang), lassen sich diese drei wird nicht 4 - entfällt Parameter auf der Benutzerschnittstelle an der verwendet) 5 - Stroboskop Geräterückseite des Scheinwerfers einstellen. 6 - Lüftersteuerung Weitere Profiloptionen finden Sie auf der Folgeseite Source Four LED Bedienungshandbuch v1.8.0... -
Seite 37: Tungsten Und Daylight
Sieben weitere Farbsteuerkanäle sind in den RGB-, HSI- und HSIC- Eingangsprofil-Einstellungen vorhanden. Bei Aktivierung von HSI mit ‘Plus 7’ ergibt sich beispielsweise ein 15-Kanal Profil. Die gewünschte Farbe und Intensität werden mit den HSI- oder RGB-Kanälen erreicht. Wenn der Plus 7-Kanal auf einen Wert von über Plus 7 Siehe Plus7-... -
Seite 38: Kanalbelegung Im Direktmodus
Yellow Mint Mint Blue Green Green Blue Blue Indigo Cyan Cyan Indigo Indigo (wird nicht (wird nicht (wird nicht Blue Blue verwendet) verwendet) verwendet) (wird nicht (wird nicht (wird nicht Indigo Indigo verwendet) verwendet) verwendet) Source Four LED Bedienungshandbuch v1.8.0... -
Seite 39: Dmx-Profil Und Kanalbelegung
DMX-Profil und Kanalbelegung Daylight und Tungsten Kanal Steuerung Intensität Stroboskop* Lüftersteuerung* Lustr+ und Series 2: Lustr, Studio HD, Daylight HD und Tungsten HD Kanal HSIC Studio Direkt Farbton Farbton Intensität Farbe 1 Farbton fein Farbton fein Green Farbtemp. Farbe 2 Sättigung Sättigung Blue... -
Seite 40: Montieren Von Zubehör
Um Kanteneffekte zu vermeiden und eine bessere Überlagerung zu erreichen, wenn der Scheinwerfer für Flächenlicht eingesetzt wird, verwenden Sie einen Frostfilter. Bei Verwendung eines Frostfilters Soft-Fokus empfiehlt es sich, den Soft-Fokus Diffusor im Gobohalter nicht zu verwenden. Siehe Diffusor Seite 17 Source Four LED Bedienungshandbuch v1.8.0... -
Seite 41: Grundlegende Menünavigation
Kapitel 2 Grundlegende Menünavigation Dieses Kapitel enthält folgende Abschnitte: Benutzerschnittstelle – Überblick ......36 LCD-Anzeige . -
Seite 42: Benutzerschnittstelle - Überblick
Benutzerschnittstelle – Überblick Die Benutzerschnittstelle von Source Four LED Profile (UI) besteht aus einer LCD-Anzeige und einer Tastatur. Sämtliche Basisinformationen werden auf der LCD-Anzeige angezeigt. Die Navigation durch die Menüs erfolgt über die Tastatur. Programmieren Sie den Scheinwerfer über die LCD-Anzeige und die Tastatur für Ihre spezifische Anwendung. -
Seite 43: Tastatur
Tastatur Über die Tasten der Tastatur können Sie die Menüs auf der LCD-Anzeige aufrufen und darin navigieren. Abbildung-2.2 Tasten der Tastatur Home Öffnet den Bildschirm „Home“. Zurück Bricht den aktuellen Vorgang ab und führt zum vorherigen Bildschirm zurück. Durch mehrmaliges Drücken der Taste „Zurück“ gelangen Sie schließlich zur Statusanzeige. -
Seite 44: Tastatursperre
Seite 70 ausgeschaltet werden. Genauere Informationen siehe Bildschirmnavigation Wenn der Scheinwerfer Source Four LED Profile eingeschaltet wird, erscheint zunächst kurz ein Start- Bildschirm, gefolgt von einem Statusbildschirm. Nach einer Inaktivität von einer Minute werden das Menüsystem und die LCD-Hintergrundbeleuchtung standardmäßig in den Ruhemodus gesetzt. Durch einen beliebigen Tastendruck wird die LCD- Hintergrundbeleuchtung wieder aktiviert. -
Seite 45: Statusbildschirme (Home)
Statusbildschirme (Home) Die Statusbildschirme (Home) werden angezeigt, wenn Sie [ ] drücken oder wenn eine bestimmte Zeit lang keine Aktivität ausgeführt wird, was in „Local Settings“ eingestellt wird. Genauere Local Settings (lokale Einstellungen) Seite 70 Informationen siehe . Die Home-Bildschirme zeigen den Status mehrerer Scheinwerfereinstellungen an. -
Seite 46: Systemmeldungsbereich
], um zur Menüliste und schließlich zum Menü „Main“ zurückzukehren. ] kann auch bei jedem Dialogfeld „Yes“ oder „No“ verwendet werden. Wenn Sie [ ] drücken, hat dies die gleiche Wirkung wie die Auswahl von „No“. Source Four LED Bedienungshandbuch v1.8.0... -
Seite 47: Kapitel 3 Betrieb
Kapitel 3 Betrieb Dieses Kapitel enthält folgende Abschnitte: Anzeigen des Bildschirms „Home“ ......42 Menü „Main“ . -
Seite 48: Anzeigen Des Bildschirms „Home
Gesamtintensität reagiert. Genauere Informationen siehe Curve (Dimmerkurve) Seite 51 Red Shift (Rotverschiebung) „Red Shift“ bildet die Veränderung der Farbtemperatur, bei unterschiedlicher Erwärmung des Glühfadens Red Shift (Rotverschiebung) Seite 53 beim Dimmen nach. Genauere Informationen siehe Source Four LED Bedienungshandbuch v1.8.0... -
Seite 49: Fan Control (Lüftersteuerung)
Strobe (Stroboskop) „Strobe“ ist die blitzende Ausgabe des LED-Arrays. Genauere Informationen siehe Strobe (Stroboskop) Seite 47 Fan Control (Lüftersteuerung) Das Einschalten des Lüfters kann per DMX-Steuerung oder über die Einstellungen im Menü „Advanced Lüftersteuerung Seite 29 Settings“ erzwungen werden. Genauere Informationen siehe Warnmeldung, Abschaltung bei Überhitzung Als „OverTemp“... -
Seite 50: Menü „Main
Ein Sternchen (*) neben dem Profilnamen gibt das aktive Profil an. Schritt 4: Drücken Sie [ ], um zum Bildschirm „Home“ zurückzukehren. In der obersten Zeile des Bildschirms „Home“ wird der Name des aktiven Profils angezeigt. Source Four LED Bedienungshandbuch v1.8.0... -
Seite 51: Advanced Settings
Advanced Settings Das Menü „Advanced Settings“ ist für erfahrene Benutzer oder für Anwendungen gedacht, die sehr sorgfältig definierte Leistungsparameter erfordern. Für eine benutzerdefinierte Steuerung können Sie individuelle Korrekturen an sämtlichen Scheinwerfereinstellungen vornehmen. Main Menu Advanced Menu DMX Start Address: DMX Settings Quick Setups LED Settings Advanced Settings... -
Seite 52: Menü „Advanced
Schritt 4: Drücken Sie dann [ ] oder [ ], um die gewünschte Adresse einzustellen. Schritt 5: Drücken Sie [ Hinweis: Eine Änderung der DMX-Startadresse auf diesem Bildschirm überschreibt die auf dem Bildschirm „Home“ gewählte DMX-Startadresse und aktualisiert diese. Source Four LED Bedienungshandbuch v1.8.0... - Seite 53 DMX Profile Das aktuelle DMX-Profil wird im Menü „DMX Settings“ angezeigt. Sie können die Einstellung durch Auswahl eines anderen Profils anpassen. Ausführlichere Informationen zu den einzelnen Profilen siehe Profile Seite 25 Schritt 1: Blättern Sie im Menü DMX Settings zu DMX Profile. DMX Settings DMX Start Address: Profile:...
-
Seite 54: Hll-4Ever (Halten Für Immer)
Abbildung-3.8 Einstellen des Datenverlusttyps im Menü „DMX Settings“ Schritt 2: Drücken Sie [ ], um durch die drei Optionen zu blättern. Schritt 3: Drücken Sie [ ] oder [ ], um die Auswahl zu übernehmen. Source Four LED Bedienungshandbuch v1.8.0... -
Seite 55: Plus Seven (Ohne Daylight Und Tungsten)
Plus Seven (ohne Daylight und Tungsten) „Plus Seven“ ermöglicht eine höhere Farbmischungs-Präzision bei der Verwendung der Profile RGB, HSI, HSIC oder Studio als Ausgangspunkt für die Farbauswahl. Durch die Aktivierung von „Plus Seven“ werden weitere 8 DMX-Steuerkanäle am Ende der bereits vom Scheinwerfer verwendeten Steuerkreise hinzugefügt. -
Seite 56: Led Settings (Led-Einstellungen)
Schritt 1: Blättern Sie im Menü Advanced zu LED Settings. Schritt 2: Drücken Sie [ Schritt 3: Wenn Output gewählt wurde, drücken Sie [ ], um zwischen den Optionen umzuschalten. Schritt 4: Drücken Sie [ ] oder [ ], um die Auswahl zu übernehmen. Source Four LED Bedienungshandbuch v1.8.0... -
Seite 57: Incandescent (Glühlicht)
Bei allen Ausgabeeinstellungen wird, wenn der Scheinwerfer sich zu stark erwärmt und Hinweis: interne Komponenten unsichere Betriebstemperaturen erreichen, die Gesamtleistung des LED-Arrays allmählich verringert, dabei werden die proportionalen Helligkeitswerte zwischen den verschiedenen LED-Farben nach Möglichkeit beibehalten, um die Gesamtfarbmischung zu bewahren. Es können geringfügige Ausgabeverschiebungen auftreten. - Seite 58 Abbildung-3.11 Auswählen von „Curve“ im Menü „LED Settings“ Schritt 2: Wenn Curve gewählt wurde, drücken Sie [ ], um zwischen den Optionen umzuschalten. Schritt 3: Drücken Sie [ ] oder [ ], um die Auswahl zu übernehmen. Source Four LED Bedienungshandbuch v1.8.0...
-
Seite 59: Output Freq (Ausgabefrequenz)
Output Freq (Ausgabefrequenz) Die Ausgabefrequenz ist die Frequenz in Hz, in der das LED-Array als Funktion der Pulsweitenmodulation (PWM) pulsiert bzw. blinkt. Die Frequenz ist einstellbar um Flicker-Effekte bei Video und Film zu vermeiden. Bei einer Frequenzänderung zur Verringerung wahrnehmbaren Flimmerns bei der Kamera, ist oftmals nur eine geringfügige Änderung notwendig. -
Seite 60: White Point (Weisspunkt, Ohne Daylight Und Tungsten)
Schritt 1: Wählen Sie im Menü Advanced die Option Presets and Sequences, oder drücken Sie [ Schritt 2: Wenn Focus ausgewählt ist, drücken Sie [ ], um den Scheinwerfer auf On zu setzen. Schritt 3: Drücken Sie abschließend [ ], um den Scheinwerfer auf Off zu setzen. Source Four LED Bedienungshandbuch v1.8.0... - Seite 61 Bei einem Preset handelt es sich um eine einzelne, statische Stimmung oder eine Farbmischung. Der Scheinwerfer Source Four LED Profile verfügt über 24 Standardkonfigurationen. Es kann jeweils nur ein Preset aktiv sein. Sie können jede beliebige Preset-Farbmischung aktivieren und diese jeweils anpassen.
-
Seite 62: Fade Time (Überblendzeit)
Schritt 1: Blättern Sie im Menü Presets zu Delay Time, und drücken Sie [ Presets Preset: * 23 Status: Active Fade Time: 00:02 Delay Time: 00:00 Edit Color Copy to Other Fixture Save DMX as Preset Abbildung-3.18 Auswählen von „Delay Time“ im Menü „Presets“ Source Four LED Bedienungshandbuch v1.8.0... -
Seite 63: Edit Color (Farbe Bearbeiten, Ohne Daylight And Tungsten)
Schritt 2: Drücken Sie [ ] oder [ ], um die gewünschte Zeit in Minuten einzustellen. Schritt 3: Drücken Sie [ Schritt 4: Drücken Sie [ ] oder [ ], um die gewünschte Zeit in Sekunden einzustellen. Schritt 5: Drücken Sie [ Edit Color (Farbe bearbeiten, ohne Daylight and Tungsten) Mit „Edit Color“... -
Seite 64: Copy To Other Fixtures (Kopieren Zu Anderen Scheinwerfern)
Edit Color Copy to Other Fixture Save DMX as Preset Abbildung-3.21 Preset zu anderen Scheinwerfern kopieren Schritt 2: Drücken Sie [ Schritt 3: Wenn Sie zu einer Bestätigung aufgefordert werden, wählen Sie Yes, und drücken Sie Source Four LED Bedienungshandbuch v1.8.0... -
Seite 65: Save Dmx As Preset (Dmx Als Preset Speichern)
Save DMX as Preset (DMX als Preset speichern) Wenn sich der Scheinwerfer im HSI-Modus befindet, können Sie einen Snapshot des eingehenden DMX-Signals erstellen und als Preset-Wert speichern. Schritt 1: Blättern Sie auf dem Bildschirm Presets zu Preset, und drücken Sie [ Presets Preset: * 23... - Seite 66 Alle Änderungen an der Rate werden live im Speicher des Scheinwerfers aktualisiert. Mit [ ] lässt sich die Änderung der Rate nicht rückgängig machen. Schritt 1: Blättern Sie im Menü Sequences zu Rate, und drücken Sie [ Source Four LED Bedienungshandbuch v1.8.0...
- Seite 67 Sequences Sequence: Action: Not Active Rate: 100% Step: Preset: Link Time: 00:02 Copy to Other Fixture Abbildung-3.24 Auswählen von „Rate“ im Menü „Sequences“ Schritt 2: Drücken Sie [ ] oder [ ], um den gewünschten Prozentwert einzustellen. Schritt 3: Drücken Sie [ Schritt 4: Drücken Sie [ ], um zu Step zu blättern.
-
Seite 68: Beenden Der Sequenz
Preset 1 bis 24 definieren, da der letzte Schritt für Preset 0 reserviert werden muss. Loop (Schleife) Nachdem der Scheinwerfer die gesamte Sequenz abgeschlossen hat, kehrt er sofort zum Anfang zurück und beginnt die Sequenz erneut in der vorgegebenen Reihenfolge. Source Four LED Bedienungshandbuch v1.8.0... - Seite 69 Bounce (Pendel) Nachdem der Scheinwerfer die gesamte Sequenz abgeschlossen hat, kehrt er die Reihenfolge der Presets um und durchläuft sie rückwärts, bis er zum Anfangsschritt gelangt. An dieser Stelle beginnt die Sequenz wieder in der ursprünglichen Reihenfolge. Sequences Sequence: Status: Active Rate: 100%...
-
Seite 70: Quick Color (Ohne Daylight Und Tungsten)
Sequenzen vom Typ Chase bzw. Zeitversatz-Sequenzen ausführen. Änderungen oder Bearbeitungen an den Presets oder Sequenzen des Master-Scheinwerfers können in den internen Speicher aller Slave-Scheinwerfer kopiert werden und lassen sich später verwenden, wenn diese Scheinwerfer von der Daisy-Chain Datenverkettung abgetrennt werden. Source Four LED Bedienungshandbuch v1.8.0... -
Seite 71: Diagnostics (Diagnose)
Bei einem Einsatz als Master-Scheinwerfer wird auf dem Home-Bildschirm des Scheinwerfers „Master“ angezeigt. Studio Lin –– Str Master No Sequence is Active Preset 1 is Active System OK 1/5 Intensity Abbildung-3.30 XYZ-Statusbildschirm mit der Anzeige „Master“ Slave Alle Scheinwerfer in der Datenkette, die vom Master-Scheinwerfer gesteuert werden. Standardmäßig sind alle Scheinwerfer Slaves, außer demjenigen, dessen Preset oder Sequenz zuletzt geändert wurde. -
Seite 72: Network Statistics (Netzwerk Statistik)
15490 Bad Starts: DMX Starts: 27120 RDM Starts: Abbildung-3.33 Bildschirm Network Statistics mit dynamischen Werten Schritt 3: Zum Zurücksetzen der Zähler drücken Sie [ Schritt 4: Drücken Sie [ ], um zum Bildschirm „Diagnostics“ zurückzukehren. Source Four LED Bedienungshandbuch v1.8.0... - Seite 73 Test Mit „Test“ können Sie den Scheinwerfer testen und seine Ausgabewerte anzeigen. „Test“ setzt alle anderen Steuerungen des Scheinwerfers außer Kraft. Optionen: All Off (Alle An), All On (Alle Aus), Chase (Lauflicht) und Ind Cntl (Individuelle Steuerung). Die Voreinstellung ist „All Off“. Zum Beenden des Bildschirms „Test“...
-
Seite 74: Individuelle Steuerung (Ind Cntl)
Der Wert, den Sie für die erste Serie eingegeben haben, wird auch auf die nächste Serie angewendet. Schritt 6: Drücken Sie [ ] oder [ ], um die Intensität der Serie zu ändern. Schritt 7: Drücken Sie [ ], um zu Action zurückzukehren. Source Four LED Bedienungshandbuch v1.8.0... -
Seite 75: Recalibrate Fixture (Scheinwerfer Rekalibrierung)
Recalibrate Fixture (Scheinwerfer Rekalibrierung) Kundendiensttechniker können diese Option nutzen, um die Dauerstrom-Treiberelektronik für die LEDs zu kalibrieren. Der Kalibrierprozess durchläuft die einzelnen LED-Serien, wobei ausgehend von einer Intensität von 0 alle Schritte bis zu 100 % durchlaufen werden. Die Kalibrierung erfolgt automatisch und dauert einige Minuten. -
Seite 76: Local Settings (Lokale Einstellungen)
Restore Defaults Abbildung-3.39 Einstellen der Zeitdauer der Hintergrundbeleuchtung Schritt 2: Drücken Sie so lange [ ], bis die gewünschte Zeit angegeben wird. Schritt 3: Drücken Sie [ ] oder [ ], um die Auswahl zu übernehmen. Source Four LED Bedienungshandbuch v1.8.0... -
Seite 77: Language (Sprache)
Language (Sprache) Alle Menüs sind auf Englisch. Derzeit werden keine anderen Sprachen angeboten. Local Settings Backlight: 100% BLght time out: 1 min Language: English Status Indicators: OverTemp: Visible Restore Defaults Abbildung-3.40 Einstellen der Bildschirmsprache Status Indicators (Statusanzeigen) Sie können die Statusanzeigen ein- oder ausschalten. Standardmäßig sind sie eingeschaltet. Schritt 1: Bei Auswahl von Status Indicators drücken Sie [ Local Settings Backlight:... -
Seite 78: Overtemp (Übertemperatur)
Einstellungen, darunter auch sämtliche Änderungen an „Presets and Sequences“. Schritt 1: Bei Auswahl von Restore Defaults drücken Sie [ Schritt 2: Wenn Sie zu einer Bestätigung aufgefordert werden, wählen Sie Yes, und drücken Sie Schritt 3: Drücken Sie [ Source Four LED Bedienungshandbuch v1.8.0... -
Seite 79: Copy All Settings (Alle Einstellungen Kopieren)
Copy All Settings (Alle Einstellungen kopieren) Wenn kein DMX angewendet wird, können Sie mit Ausnahme der DMX-Adresse alle Einstellungen zu allen anderen Scheinwerfern in der gleichen Datenkette in einem Schritt kopieren. Dies umfasst alles von „Presets and Sequences“ bis hin zu „Quick Setups“ und den Optionen „Advanced“. -
Seite 80: Studio-Einstellungen
] und dann [ oder [ ] erhöht Magenta, und [ ] erhöht Green. • Um zum Menü „Main“ zurückzukehren, drücken Sie [ • Um vom Menü „Main“ aus zum Studio-Statusbildschirm zurückzukehren, drücken Sie [ Source Four LED Bedienungshandbuch v1.8.0... -
Seite 81: Studio Dmx-Steuerung
Studio DMX-Steuerung Bei einer Steuerung über DMX stellen die ersten drei Kanäle die Ausgabe in der folgenden Reihenfolge ein. Kanal 5 steuert das Stroboskop. Kanal Ausgabe Intensität (Helligkeit) Weißpunkt Schattierung (Tint) Stroboskop Beim Einstellen des Weißpunkts über DMX steht der volle Gamut von 2700 bis 6500 K zur Verfügung. Die gängigen Einstellungen von 3200 K und 5600 K sind jedoch jeweils auf dem niedrigsten und höchsten DMX-Wert schnell zugänglich. -
Seite 82: Nur Daylight Und Tungsten
• Um vom Hauptmenü aus zum Studio-Statusbildschirm zurückzukehren, drücken Sie[ ], [ oder warten Sie auf das UI-Timeout, nach dem es automatisch zum Statusbildschirm zurückkehrt. Studio DMX-Steuerung Bei einer Steuerung über DMX stellen die Kanäle Folgendes ein. Kanal Ausgabe Intensität (Helligkeit) Stroboskop Lüfter Source Four LED Bedienungshandbuch v1.8.0... -
Seite 83: Fehlermeldungen
Software-Updates Es kann ein Software-Update mit der Software UpdatorAtor ausgeführt werden. UpdatorAtor ermöglicht ein Fern-Update des Scheinwerfers Source Four LED. UpdatorAtor wird auf Ihrem Computer installiert und mithilfe eines Spezialkabels vom Computer zum Scheinwerfer übertragen. Falls Sie weitere Informationen wünschen, wenden Sie sich an den Technischen Kundendienst von ETC. -
Seite 84: Regelmäßige Wartung
Regelmäßige Wartung Um eine optimale Leistung Ihres Scheinwerfers Source Four LED Profile zu gewährleisten, sollten folgende Inspektionen und Reinigungsschritte mindestens einmal pro Jahr durchgeführt werden. Abhängig von der Art und Häufigkeit des Einsatzes könnte auch eine häufigere Inspektion bzw. Reinigung erforderlich sein. -
Seite 85: Überprüfen Und Reinigen Der Elektronik
Überprüfen und Reinigen der Elektronik Eine Flasche mit Druckluft oder ölfreie Luft aus einem Luftkompressor, der auf niedrigen Druck eingestellt wurde, kann zum Durchblasen der Belüftungsöffnungen und Entfernen von Staub oder anderen Verschmutzungen aus dem Inneren des Scheinwerfers verwendet werden. Die Ansammlung von Staub kann zu Überhitzung und vorzeitiger Abschaltung führen. - Seite 86 Source Four LED Bedienungshandbuch v1.8.0...
-
Seite 87: Anhang A Kurze Einführung
Anhang A Kurze Einführung In diesem Abschnitt wird den Benutzern gezeigt, wie sie den Scheinwerfer Source Four LED schnell in Betrieb nehmen können. Umfassende, ausführliche Informationen sowie schrittweise Anleitungen sind Betrieb Seite 41 unter zu finden. Montieren Schritt 1: Montieren bzw. hängen Sie den Scheinwerfer mit den mitgelieferten Befestigungs- und den genehmigten Zubehörteilen auf. -
Seite 88: Konfigurieren
] erneut drücken, kehrt der Scheinwerfer zur zuvor eingestellten Intensität zurück. • Wenn die Stromversorgung des Scheinwerfers im Quick Color-Modus unterbrochen wird, kehrt der Scheinwerfer in den Quick Color-Modus zurück, sobald die Stromversorgung wiederhergestellt ist. Source Four LED Bedienungshandbuch v1.8.0... -
Seite 89: Menü „Quick Setups
Menü „Quick Setups“ Verschiedene vorprogrammierte Kombinationen von Betriebseinstellungen stehen zur Verfügung, damit Sie den Scheinwerfer schnell in Betrieb nehmen können. Diese Einstellungen wurden speziell für verschiedene Situationen geschaffen und sind über die Benutzerschnittstelle des Scheinwerfers leicht erreichbar. Einzelne Einstellungen der verschiedenen Menüpunkte von „Quick Setup“ sind über das Menü „Advanced“ erreichbar. -
Seite 90: Quick Setup Von Studio
Schritt 4: Drücken Sie [ ], um zum Bildschirm „Home“ zurückzukehren. Sobald Sie mit dem Scheinwerfer vertraut sind, können Sie zahlreiche einzelne Einstellungen über das Menü „Advanced“ Seite 46 Menü „Advanced Settings“ ändern. Genauere Informationen siehe Source Four LED Bedienungshandbuch v1.8.0... -
Seite 91: Menü-Flussdiagramm
Anhang B Menü-Flussdiagramm Den folgenden Abbildungen können die LCD-Menüs des Source Four LED-Scheinwerfers mit dem entsprechenden Pfad entnommen werden. Menü „Home“ und „Main“ (ohne Daylight und Tungsten) HSI Reg Stnd –– Str Master No Sequence is Active No Preset is Active... -
Seite 92: Menü „Home" Und „Main" (Nur Daylight Und Tungsten)
Main Menu DMX Start Address: Quick Setups Advanced Settings Main Menu DMX Start Address: *Studio Quick Setups Stage Advanced Settings Single Channel 1/3 Intensity Main Menu DMX Start Address: Quick Setups zum Menü Advanced Settings „Advanced“ Source Four LED Bedienungshandbuch v1.8.0... -
Seite 93: Menü „Advanced" (Ohne Daylight Und Tungsten)
Menü „Advanced“ (ohne Daylight und Tungsten) Main Menu DMX Start Address: Quick Setups Advanced Settings DMX Settings Advanced Menu DMX Settings DMX Start Address: LED Settings DMX Profile: HSIC Presets and Sequences Strobe: Enabled Diagnostics Data Loss: Instant Local Settings Plus Seven: Enabled Copy All Settings... -
Seite 94: Menü „Advanced" (Nur Daylight Und Tungsten)
Copy All Settings Restore Defaults Advanced Menu DMX Settings LED Settings Presets and Sequences Bestätigung Diagnostics Local Settings Copy All Settings „Copy All Settings“ wird nur dann auf dem Bildschirm angezeigt, wenn kein DMX anliegt. Source Four LED Bedienungshandbuch v1.8.0... -
Seite 95: Menü „Presets" (Ohne Daylight Und Tungsten)
Menü „Presets“ (ohne Daylight und Tungsten) Presets „Copy All Settings“ wird nur dann Preset: * 23 auf dem Bildschirm angezeigt, Status: Active wenn kein DMX anliegt. Fade Time: 00:02 Delay Time: 00:00 Edit Color Advanced Menu Copy to Other Fixture DMX Settings Save DMX as Preset LED Settings... -
Seite 96: Menü „Presets" (Nur Daylight Und Tungsten)
Status: Active Fade Time: 00:02 Delay Time: 00:00 Copy Preset Edit Color This Will Copy Copy to Other Fixture Preset Data Save DMX as Preset From this Fixture to All Other Fixtures Are You Sure? Source Four LED Bedienungshandbuch v1.8.0... -
Seite 97: Menü „Sequences" Und „Quick Color
Menü „Sequences“ und „Quick Color“ Hinweis: Das Menü „Quick Color“ ist nicht für Daylight- oder Tungsten-Scheinwerfern verfügbar. Das Menü „Quick Color“ ist nicht für Daylight- oder Tungsten- Scheinwerfer verfügbar. Presets and Sequences Focus: Presets Presets and Sequences Sequences Focus: Quick Color Presets Sequences Preset 1 is Active... -
Seite 98: Menü „Diagnostics
„Recalibrate Test Fixture“ Recalibrate Fixture About Fixture Diagnostics About Fixture Current DMX In DMX START: 001 Network Statistics Ver: 1.5.0.0.0.05 (0) Test Ser: 000021xxx Recalibrate Fixture RDM: 6574:12345678 About Fixture Desire Lustr+ 22 RDM Label Source Four LED Bedienungshandbuch v1.8.0... -
Seite 99: Diagnostics Test
Diagnostics Test Advanced Menu DMX Settings LED Settings Presets and Sequences Diagnostics Local Settings Diagnostics Diagnostics Current DMX In Test Action: Chase Network Statistics Chase: 15 steps/sec Test Individual Control Recalibrate Fixture About Fixture Diagnostics Test Action: Chase Chase: 15 steps/sec Individual Control Diagnostics Test... -
Seite 100: Diagnostics Recalibrate Fixture
This Will Calibrate Test LED Array Recalibrate Fixture About Fixture Are You Sure? LED Calibration LED 1 ..Pass LED 2 ..Pass LED 3 ..Pass LED 4 ..Working LED 5 ..Working LED 6 ..Working LED 7 ..Working Source Four LED Bedienungshandbuch v1.8.0... - Seite 102 Service: (DE) techserv-hoki@etcconnect.com Hong Kong Tel +852 2799 1220 Service: (Asia) service@etcasia.com Web: Copyright © 2015 ETC. All Rights Reserved. www.etcconnect.com 7460M1200-1.8.0 Rev A Released 2015-11 Product information and specifications subject to change. ...
