5. Drehen Sie die beiden Schrauben zur Befestigung der
Gasarmatur am Gebläse heraus.
6. Bauen Sie die neue Gasarmatur in umgekehrter Rei-
henfolge wieder ein. Verwenden Sie dabei neue Dich-
tungen.

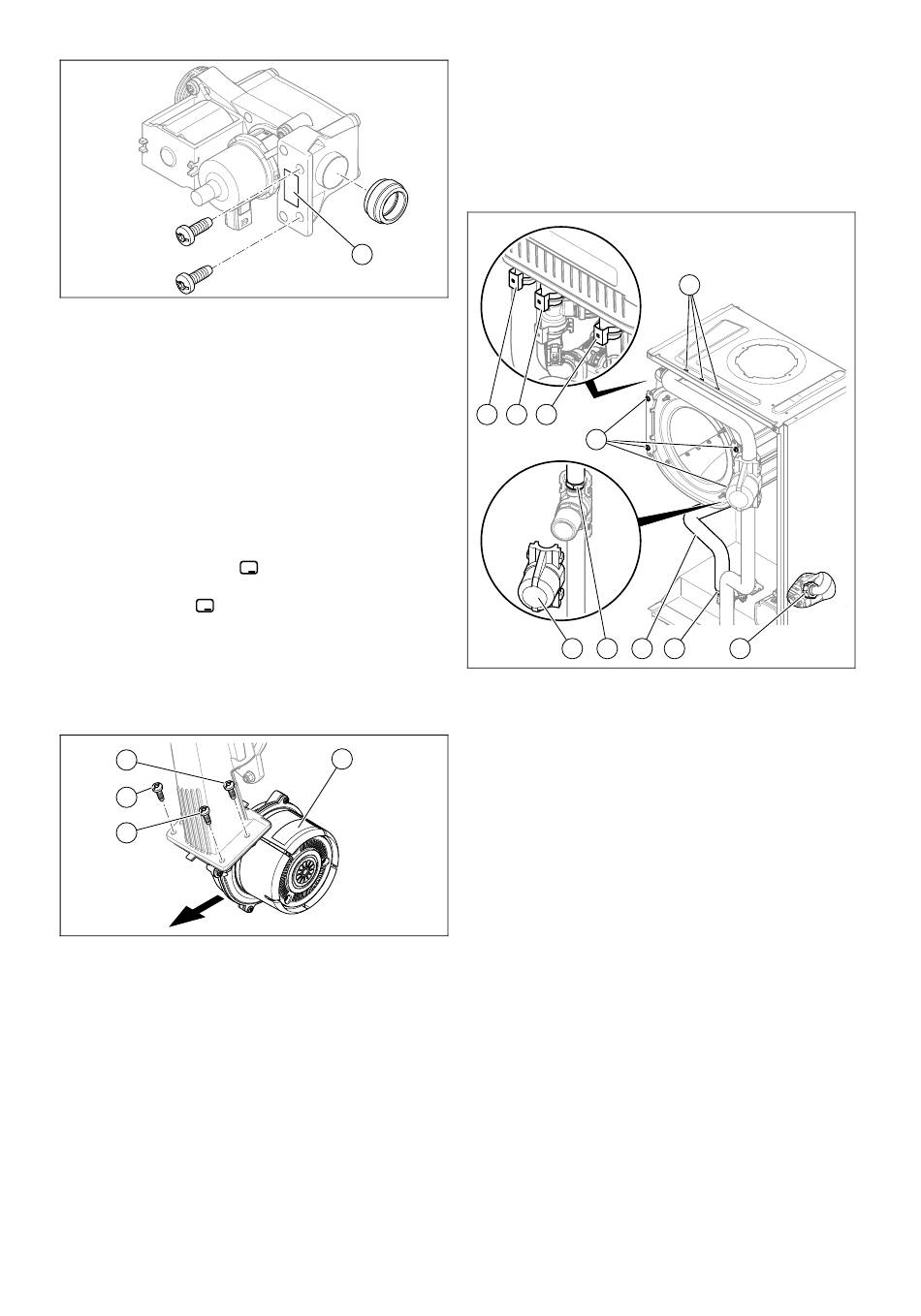

7. Lesen Sie den auf der neuen Gasarmatur aufgedruck-
ten Offset-Wert (1) ab.
8. Führen Sie nach Montage der neuen Gasarmatur eine
Dichtheitsprüfung (→ Seite 21) durch.
9. Schließen Sie die Frontverkleidung.
10. Schalten Sie das Produkt ein.
11. Navigieren Sie zum Menü → Fachhandwerkerebene →
Diagnosemenü → D.052 Min. Gasventilschr. Offset
und bestätigen Sie mit
12. Geben Sie den abgelesenen Offset-Wert ein und be-
stätigen Sie mit .
13. Führen Sie eine Erstinbetriebnahme durch. (→ Seite 19)
9.7.3 Gebläse austauschen
1. Nehmen Sie das Luftansaugrohr ab.
2. Bauen Sie die Gasarmatur (→ Seite 24) aus.
3
4
2
3. Ziehen Sie alle Stecker vom Gebläse (1) ab.
4. Schrauben Sie drei Schrauben zwischen Gemischrohr
und Gebläseflansch heraus.
5. Tauschen Sie das defekte Gebläse aus.
6. Bauen Sie das neue Gebläse in umgekehrter Reihen-
folge wieder ein. Verwenden Sie dabei unbedingt neue
Dichtungen. Beachten Sie die Anschraubreihenfolge
der drei Schrauben zwischen Gebläse und Gemisch-
rohr entsprechend der Nummerierung (2), (3) und (4).
0020189875_01 ecoTEC exclusive Installations- und Wartungsanleitung
1
.
1
Störungsbehebung 9
9.7.4 Wärmetauscher austauschen
1. Entleeren Sie das Produkt. (→ Seite 30)
2. Bauen Sie das Thermo-Kompaktmodul aus.
(→ Seite 28)
3. Demontieren Sie das linke Seitenteil.
4. Ziehen Sie den Kondensat-Ablaufschlauch vom
Wärmetauscher ab.
10 9 8
7
6 5 4
5. Ziehen Sie die Klammern am Warmwasseranschluss
(10), am Rücklaufanschluss (9) und am Vorlauf-
anschluss (8) ab.
6. Schrauben Sie die Überwurfmutter (3) des Warmwas-
serrohrs zum Sekundärwärmetauscher ab. Ziehen
Sie das Warmwasserrohr (4) aus dem Anschluss am
Wärmetauscher und nehmen Sie es aus dem Produkt.
Achten Sie darauf, die Wärmedämmung nicht zu
beschädigen.
7. Lösen Sie die Überwurfmutter (2) am Rücklaufan-
schluss der Pumpe und ziehen Sie das Rohr aus dem
Rücklaufanschluss am Wärmetauscher.
8. Ziehen Sie das Rohr aus dem Vorlaufanschluss am
Wärmetauscher.
9. Demontieren Sie die Verkleidung des Wasserschlag-
dämpfers (6).
10. Schrauben Sie die Überwurfmutter (5) am Kaltwasser-
rohr oberhalb des Wasserschlagdämpfers ab.
11. Entfernen die Schrauben (1) des Halteblechs für den
Wärmetauscher auf dem Verkleidungsdeckel.
12. Entfernen Sie jeweils zwei Schrauben (7) an den bei-
den Haltern.
13. Demontieren Sie den All-Gas-Sensor. (→ Seite 27)
1
3 2
