3.4

DVGW-Zeichen

Mit dem DVGW-Zeichen wird dokumentiert, dass die
Produkte gemäß dem Typenschild alle Anforderungen der
DVGW VP 112 (Prüfgrundlage der Deutschen Vereinigung
des Gas- und Wasserfaches e. V. zur Erteilung des DVGW-
Qualitätszeichens) erfüllen.
4

Montage

4.1

Produkt auspacken

1. Nehmen Sie das Produkt aus der Kartonverpackung.
2. Entfernen Sie die Schutzfolien von allen Teilen des
Produkts.
4.2 Lieferumfang prüfen
▶
Prüfen Sie den Lieferumfang auf Vollständigkeit und Un-
versehrtheit.
Menge Bezeichnung
Produkthalter
1
1 Beipack Produktbefestigung
Wärmeerzeuger
1
1 Kondensat-Ablaufschlauch
1 Anschlussrohr Sicherheitsventil
1 Kodierwiderstand Gasfamilie
Montageschablone
1
1 Geräuschisolierung
1 Beipack Dokumentation
Beutel mit Kleinteilen
1
0020189875_01 ecoTEC exclusive Installations- und Wartungsanleitung

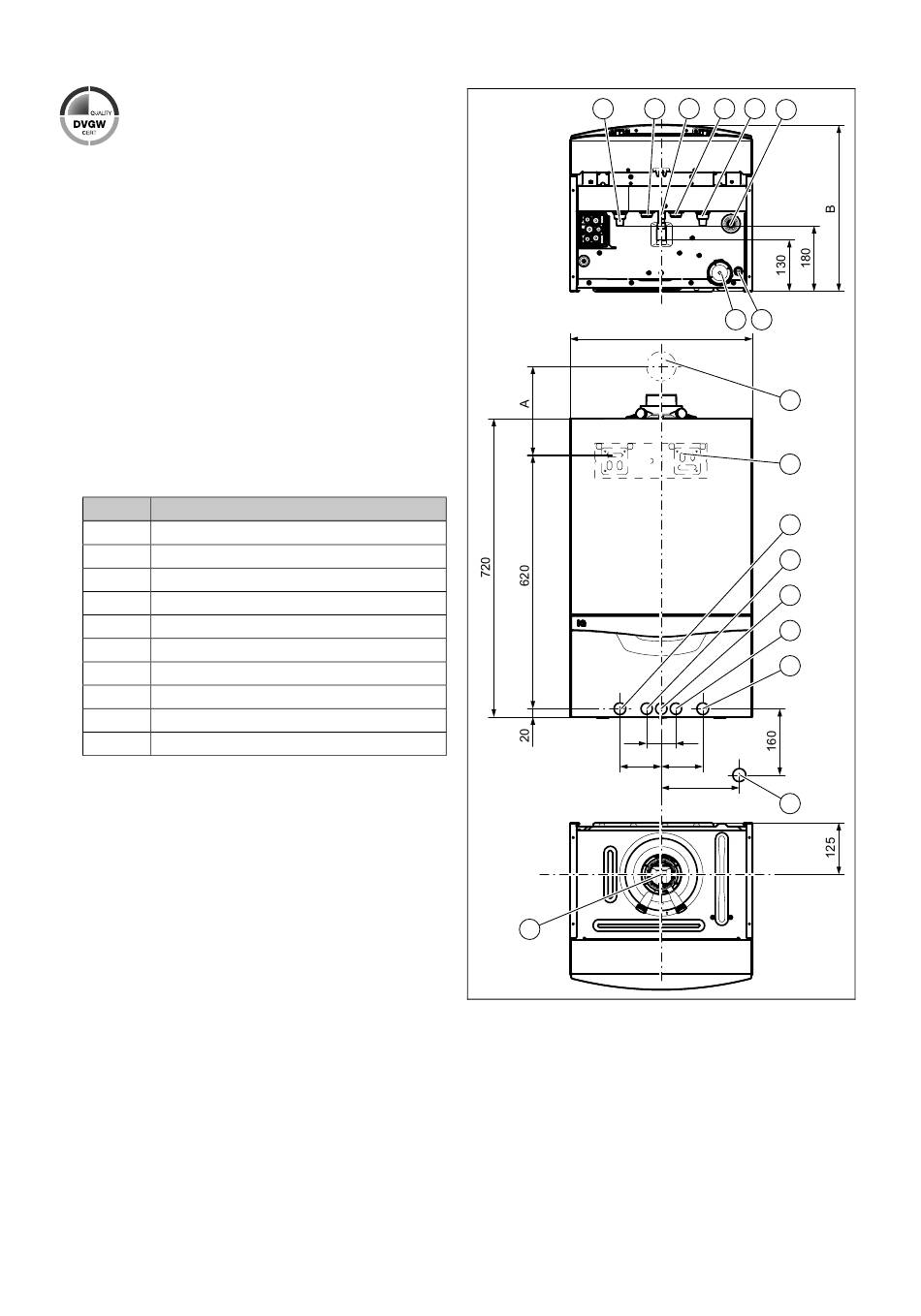

4.3

Abmessungen

3
35
100
12
1 Wanddurchführung Luft-
Abgas-Führung
2 Produkthalter
3 Heizungsvorlauf
4 Warmwasseranschluss
5 Gasanschluss
6 Kaltwasseranschluss
7 Heizungsrücklauf
Entnehmen Sie das Maß A der beiliegenden Montagescha-
blone.
Montage 4
4 5 6 7
8
10 9
440
1
2
3
4
5
6
7
35
100
188
11
8 Anschluss Ablaufleitung
Heizungs-Sicherheits-
ventil
9 Anschluss Kondensat-
ablauf
10 Kondensatsiphon
11 Anschluss Ablauf-
trichter/Kondensatsiphon
R1
12 Anschluss Luft-Abgas-
Führung
7
