2 Hinweise zur Dokumentation

2 Hinweise zur Dokumentation
2.1

Mitgeltende Unterlagen beachten

▶
Beachten Sie unbedingt alle Betriebs- und Installations-
anleitungen, die Komponenten der Anlage beiliegen.
2.2

Unterlagen aufbewahren

▶
Geben Sie diese Anleitung sowie alle mitgeltenden
Unterlagen an den Anlagenbetreiber weiter.
2.3 Gültigkeit der Anleitung
Diese Anleitung gilt ausschließlich für:
–
VCW 266/5-7 (N-DE) ecoTEC exclusive: 0010017094
3

Produktbeschreibung

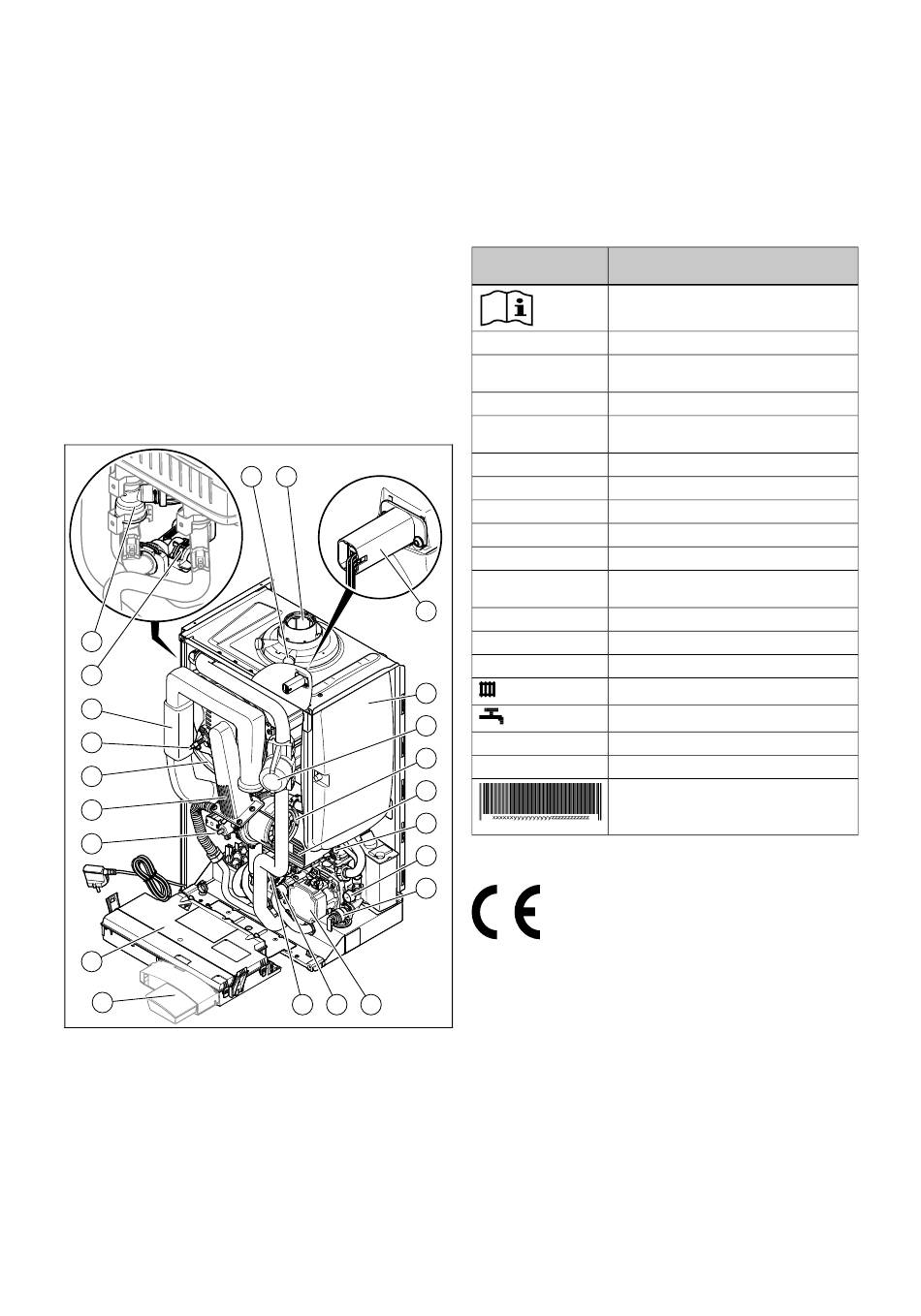

3.1

Produktaufbau

22
21
20
19
18
17
16
15
14
1 Messstutzen Abgas
2 Anschluss für Luft-
Abgas-Führung
3 All-Gas-Sensor
4 Ausdehnungsgefäß
5 Wasserschlagdämpfer
6 Gebläse
7 Sekundär-Wärme-
tauscher
6
1 2
10
13 12 11
8 Schnellentlüfter
9 Manometer
10 Sicherheitsventil
11 Hocheffizienzpumpe
12 Vorrangumschaltventil
13 Differenzdrucksensor
14 Kommunikationseinheit
(optional)
15 Elektronikbox
16 Gasarmatur
17 Thermo-Kompaktmodul
18 Wärmetauscher
19 Zündelektrode
3.2

Angaben auf dem Typenschild

Das Typenschild ist werksseitig auf der Unterseite des Pro-
dukts angebracht.
Angabe auf dem
Typenschild
VC(W) ...
..6/5-7
ecoTEC exclusive
2N, G20 - G25
20 mbar (2 kPa)
ww/jjjj
Kat.
Type
PMS
T
max.
ED 92/42
3
V Hz
W
IP
4
5
P
6
Q
7
8
9
3.3

CE-Kennzeichnung

Mit der CE-Kennzeichnung wird dokumentiert, dass die Pro-
dukte gemäß dem Typenschild die grundlegenden Anforde-
rungen der einschlägigen Richtlinien erfüllen.
Die Konformitätserklärung kann beim Hersteller eingesehen
werden.
Installations- und Wartungsanleitung ecoTEC exclusive 0020189875_01
20 Luftansaugrohr
21 Volumenstromsensor
22 Wasserdrucksensor
Bedeutung
Anleitung lesen!
Typenbezeichnung
Leistung Brennwert/Produktgeneration-
Ausstattung
Produktbezeichnung
Werksseitige Gasgruppe und Gas-
anschlussdruck
Produktionsdatum: Woche/Jahr
Zugelassene Gerätekategorien
Zugelassene Gasgerätearten
Zulässiger Gesamtüberdruck
Max. Vorlauftemperatur
aktuelle Wirkungsgradrichtlinie mit 4*
erfüllt
Netzspannung und Netzfrequenz
max. elektrische Leistungsaufnahme
Schutzart
Heizbetrieb
Warmwasserbereitung
Nennwärmeleistungsbereich
Wärmebelastungsbereich
Bar-Code mit Serialnummer,
7. bis 16. Ziffer = Artikelnummer des
Produkts
