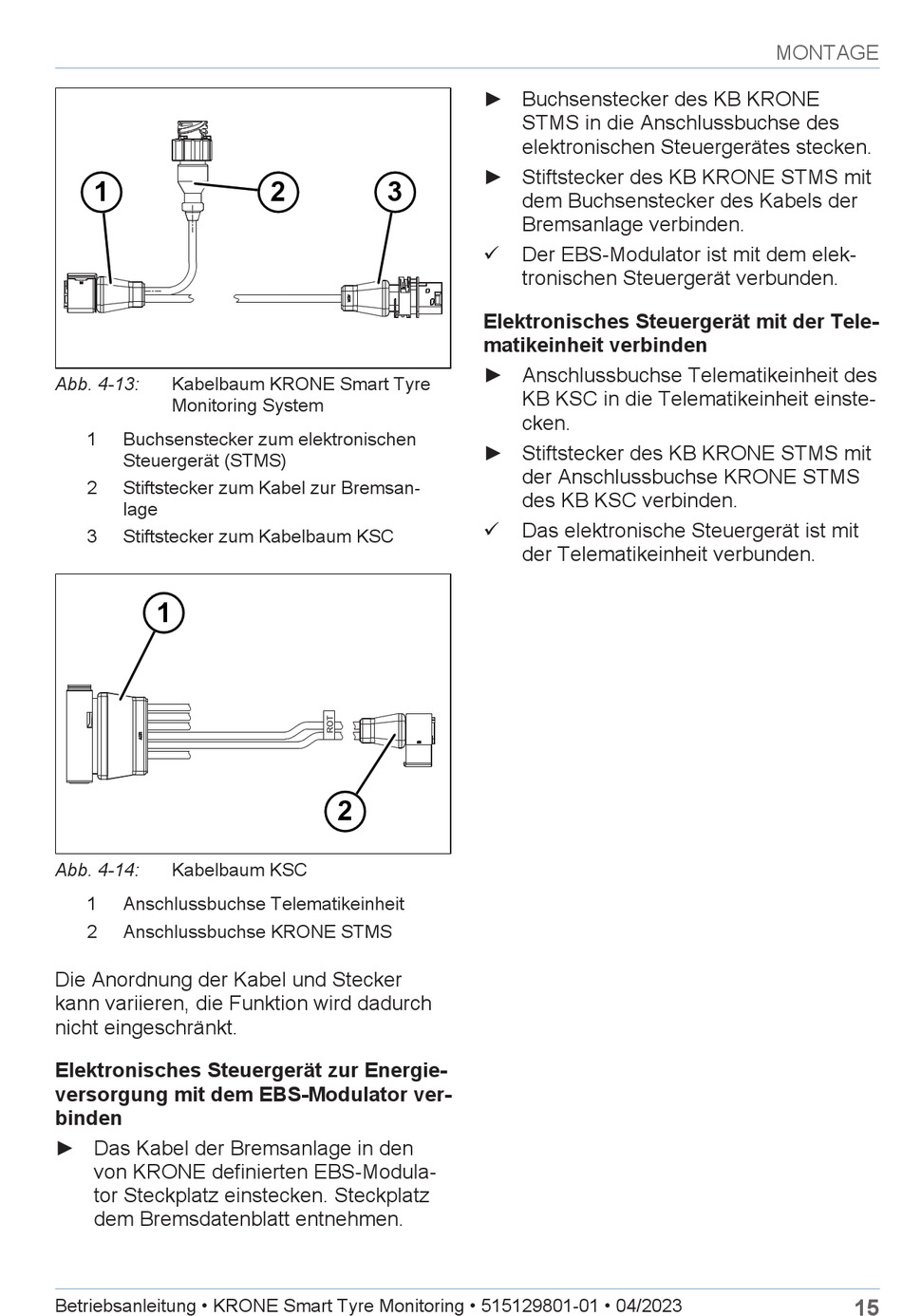

Abb. 4-13:
Kabelbaum KRONE Smart Tyre
Monitoring System
1
Buchsenstecker zum elektronischen
Steuergerät (STMS)
2
Stiftstecker zum Kabel zur Bremsan-
lage
3
Stiftstecker zum Kabelbaum KSC
1
Abb. 4-14:
Kabelbaum KSC
1
Anschlussbuchse Telematikeinheit
2
Anschlussbuchse KRONE STMS
Die Anordnung der Kabel und Stecker
kann variieren, die Funktion wird dadurch
nicht eingeschränkt.
Elektronisches Steuergerät zur Energie-
versorgung mit dem EBS‑Modulator ver-
binden
► Das Kabel der Bremsanlage in den
von KRONE definierten EBS‑Modula-
tor Steckplatz einstecken. Steckplatz
dem Bremsdatenblatt entnehmen.
Betriebsanleitung • KRONE Smart Tyre Monitoring • 515129801-01 • 04/2023
2
3
2
► Buchsenstecker des KB KRONE
STMS in die Anschlussbuchse des
elektronischen Steuergerätes stecken.
► Stiftstecker des KB KRONE STMS mit
dem Buchsenstecker des Kabels der
Bremsanlage verbinden.
ü
Der EBS‑Modulator ist mit dem elek-
tronischen Steuergerät verbunden.
Elektronisches Steuergerät mit der Tele-
matikeinheit verbinden
► Anschlussbuchse Telematikeinheit des
KB KSC in die Telematikeinheit einste-
cken.
► Stiftstecker des KB KRONE STMS mit
der Anschlussbuchse KRONE STMS
des KB KSC verbinden.
ü
Das elektronische Steuergerät ist mit
der Telematikeinheit verbunden.
