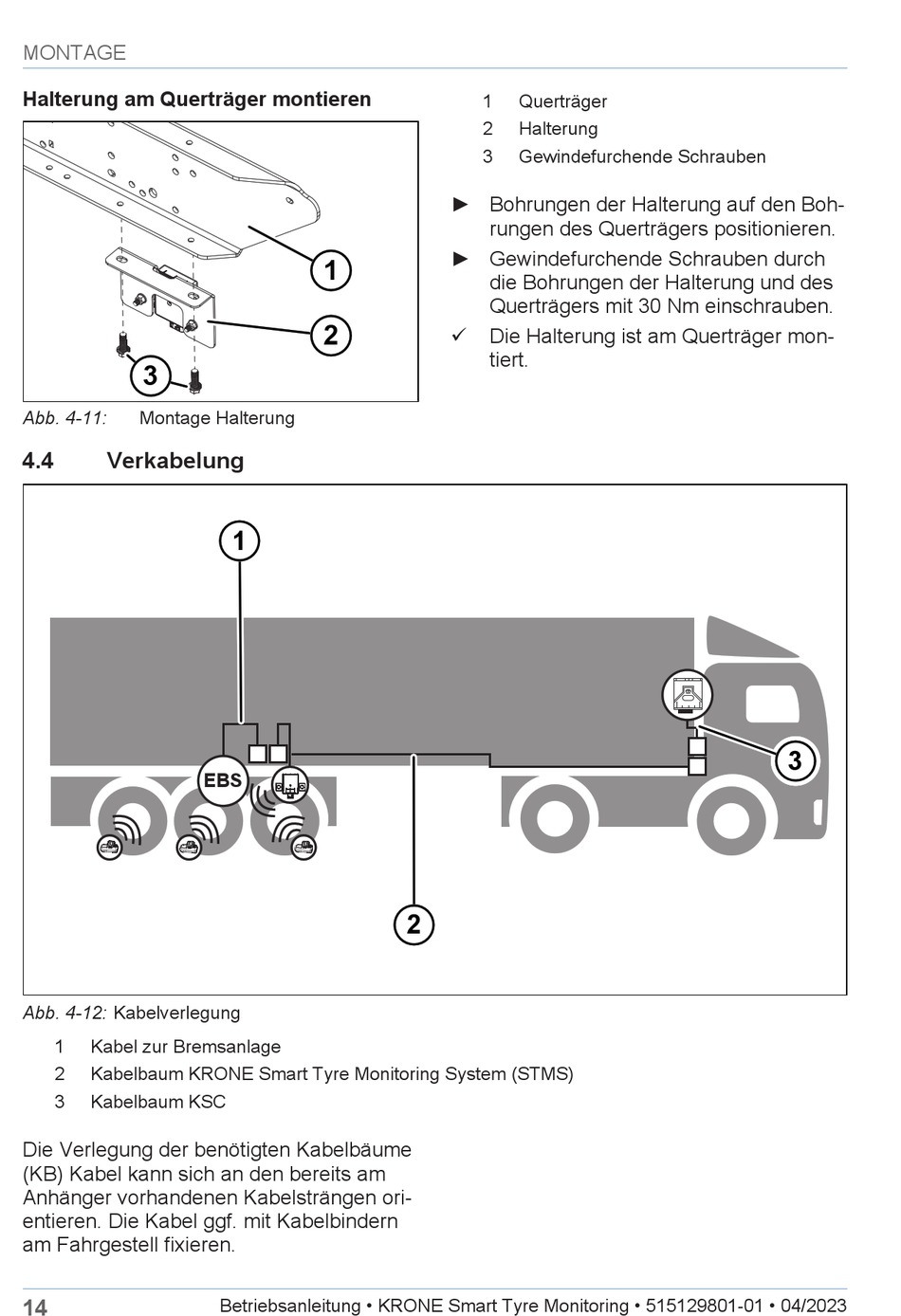

MONTAGE
Halterung am Querträger montieren
3
Abb. 4-11:
Montage Halterung
4.4
Verkabelung
Abb. 4-12: Kabelverlegung
1
Kabel zur Bremsanlage
2
Kabelbaum KRONE Smart Tyre Monitoring System (STMS)
3
Kabelbaum KSC
Die Verlegung der benötigten Kabelbäume
(KB) Kabel kann sich an den bereits am
Anhänger vorhandenen Kabelsträngen ori-
entieren. Die Kabel ggf. mit Kabelbindern
am Fahrgestell fixieren.
14
1
2
1
EBS
Betriebsanleitung • KRONE Smart Tyre Monitoring • 515129801-01 • 04/2023
1
Querträger
2
Halterung
3
Gewindefurchende Schrauben
► Bohrungen der Halterung auf den Boh-
rungen des Querträgers positionieren.
► Gewindefurchende Schrauben durch
die Bohrungen der Halterung und des
Querträgers mit 30 Nm einschrauben.
ü
Die Halterung ist am Querträger mon-
tiert.
2
3
