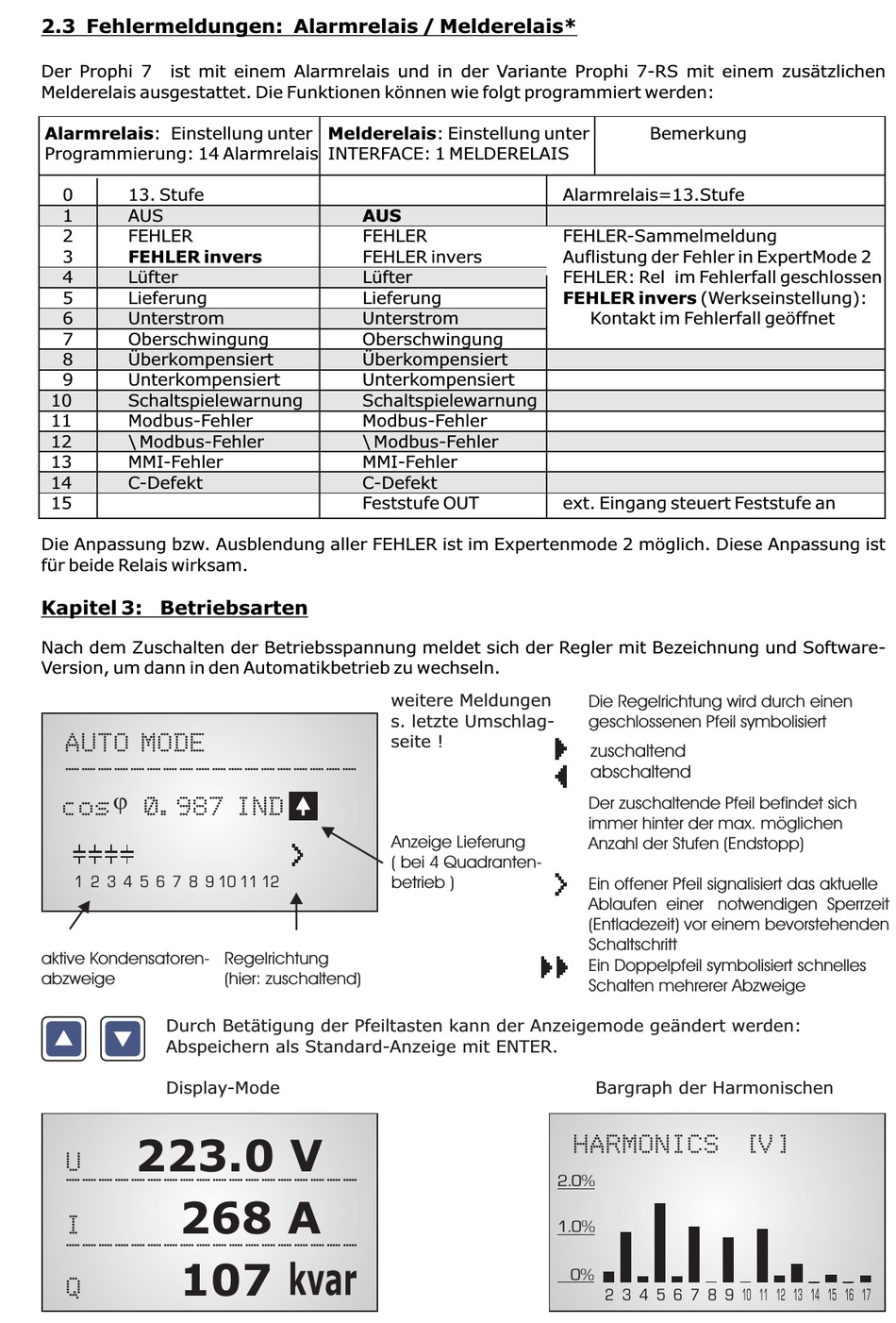

2.3 Fehlermeldungen: Alarmrelais / Melderelais*
Der Prophi 7
ist mit einem Alarmrelais und in der Variante Prophi 7-RS mit einem zusätzlichen
Melderelais ausgestattet. Die Funktionen können wie folgt programmiert werden:
Alarmrelais: Einstellung unter Melderelais: Einstellung unter
Programmierung: 14 Alarmrelais INTERFACE: 1 MELDERELAIS
0
13. Stufe
1
AUS
2
FEHLER
3
FEHLER invers
4
Lüfter
5
Lieferung
6
Unterstrom
7
Oberschwingung
8
Überkompensiert
9
Unterkompensiert
10
Schaltspielewarnung
11
Modbus-Fehler
12
\ Modbus-Fehler
13
MMI-Fehler
14
C-Defekt
15
Die Anpassung bzw. Ausblendung aller FEHLER ist im Expertenmode 2 möglich. Diese Anpassung ist
für beide Relais wirksam.
Kapitel 3: Betriebsarten
Nach dem Zuschalten der Betriebsspannung meldet sich der Regler mit Bezeichnung und Software-
Version, um dann in den Automatikbetrieb zu wechseln.
AUTO MODE
------------------
j
cos
0.987 IND
1 2 3 4 5 6 7 8 9 10 11 12
aktive Kondensatoren-
abzweige
Durch Betätigung der Pfeiltasten kann der Anzeigemode geändert werden:
Abspeichern als Standard-Anzeige mit ENTER.
Display-Mode
223.0 V
U
------------------
268 A
I
------------------
107 kvar
Q
AUS
FEHLER
FEHLER invers
Lüfter
Lieferung
Unterstrom
Oberschwingung
Überkompensiert
Unterkompensiert
Schaltspielewarnung
Modbus-Fehler
\ Modbus-Fehler
MMI-Fehler
C-Defekt
Feststufe OUT
weitere Meldungen
s. letzte Umschlag-
seite !
Anzeige Lieferung
( bei 4 Quadranten-
betrieb )
Regelrichtung
(hier: zuschaltend)
Bemerkung
Alarmrelais=13.Stufe
FEHLER-Sammelmeldung
Auflistung der Fehler in ExpertMode 2
FEHLER: Rel im Fehlerfall geschlossen
FEHLER invers (Werkseinstellung):
Kontakt im Fehlerfall geöffnet
ext. Eingang steuert Feststufe an
Die Regelrichtung wird durch einen
geschlossenen Pfeil symbolisiert
zuschaltend
abschaltend
Der zuschaltende Pfeil befindet sich
immer hinter der max. möglichen
Anzahl der Stufen (Endstopp)
Ein offener Pfeil signalisiert das aktuelle
Ablaufen einer notwendigen Sperrzeit
(Entladezeit) vor einem bevorstehenden
Schaltschritt
Ein Doppelpfeil symbolisiert schnelles
Schalten mehrerer Abzweige
Bargraph der Harmonischen
HARMONICS [V]
2.0%
1.0%
0%
2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
