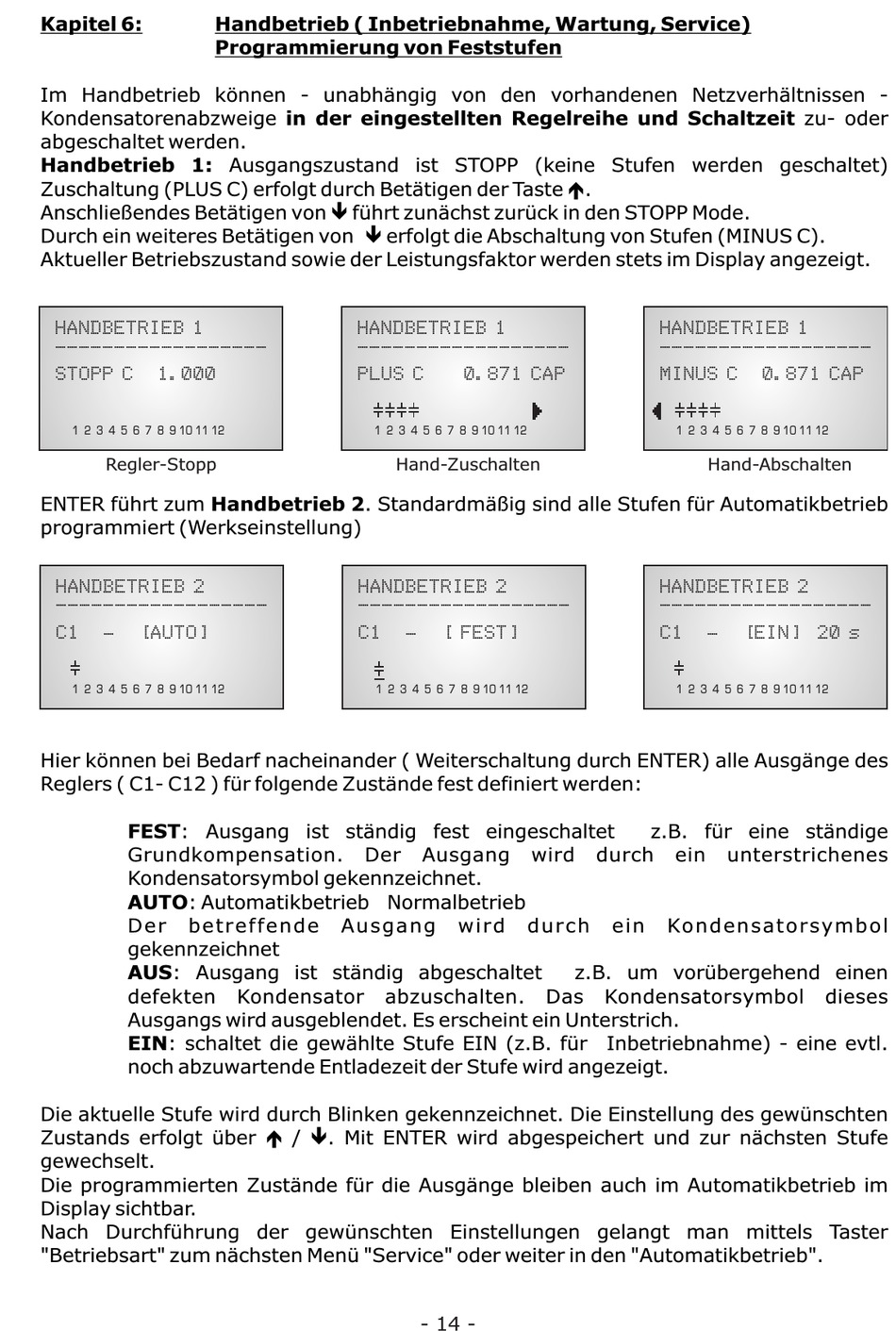

Kapitel 6:
Im Handbetrieb können - unabhängig von den vorhandenen Netzverhältnissen -
Kondensatorenabzweige in der eingestellten Regelreihe und Schaltzeit zu- oder
abgeschaltet werden.
Handbetrieb 1: Ausgangszustand ist STOPP (keine Stufen werden geschaltet)
Zuschaltung (PLUS C) erfolgt durch Betätigen der Taste é.
Anschließendes Betätigen von ê führt zunächst zurück in den STOPP Mode.
Durch ein weiteres Betätigen von ê erfolgt die Abschaltung von Stufen (MINUS C).
Aktueller Betriebszustand sowie der Leistungsfaktor werden stets im Display angezeigt.
HANDBETRIEB 1
------------------
STOPP C
1.000
1 2 3 4 5 6 7 8 9 10 11 12
Regler-Stopp
ENTER führt zum Handbetrieb 2. Standardmäßig sind alle Stufen für Automatikbetrieb
programmiert (Werkseinstellung)
HANDBETRIEB 2
------------------
C1
-
[AUTO]
1 2 3 4 5 6 7 8 9 10 11 12
Hier können bei Bedarf nacheinander ( Weiterschaltung durch ENTER) alle Ausgänge des
Reglers ( C1- C12 ) für folgende Zustände fest definiert werden:
FEST: Ausgang ist ständig fest eingeschaltet
Grundkompensation.
Kondensatorsymbol gekennzeichnet.
AUTO: Automatikbetrieb Normalbetrieb
Der
betreffende
gekennzeichnet
AUS: Ausgang ist ständig abgeschaltet
defekten
Ausgangs wird ausgeblendet. Es erscheint ein Unterstrich.
EIN: schaltet die gewählte Stufe EIN (z.B. für Inbetriebnahme) - eine evtl.
noch abzuwartende Entladezeit der Stufe wird angezeigt.
Die aktuelle Stufe wird durch Blinken gekennzeichnet. Die Einstellung des gewünschten
Zustands erfolgt über é / ê. Mit ENTER wird abgespeichert und zur nächsten Stufe
gewechselt.
Die programmierten Zustände für die Ausgänge bleiben auch im Automatikbetrieb im
Display sichtbar.
Nach Durchführung der gewünschten Einstellungen gelangt man mittels Taster
"Betriebsart" zum nächsten Menü "Service" oder weiter in den "Automatikbetrieb".
Handbetrieb ( Inbetriebnahme, Wartung, Service)
Programmierung von Feststufen
HANDBETRIEB 1
------------------
PLUS C
1 2 3 4 5 6 7 8 9 10 11 12
HANDBETRIEB 2
------------------
C1
1 2 3 4 5 6 7 8 9 10 11 12
Der
Ausgang
Kondensator
0.871 CAP
Hand-Zuschalten
-
[ FEST]
Ausgang
wird
wird
durch
abzuschalten.
Das
- 14 -
HANDBETRIEB 1
------------------
MINUS C
1 2 3 4 5 6 7 8 9 10 11 12
Hand-Abschalten
HANDBETRIEB 2
------------------
C1
-
[EIN] 20 s
1 2 3 4 5 6 7 8 9 10 11 12
z.B. für eine ständige
durch
ein
unterstrichenes
ein
Kondensatorsymbol
z.B. um vorübergehend einen
Kondensatorsymbol
0.871 CAP
dieses
