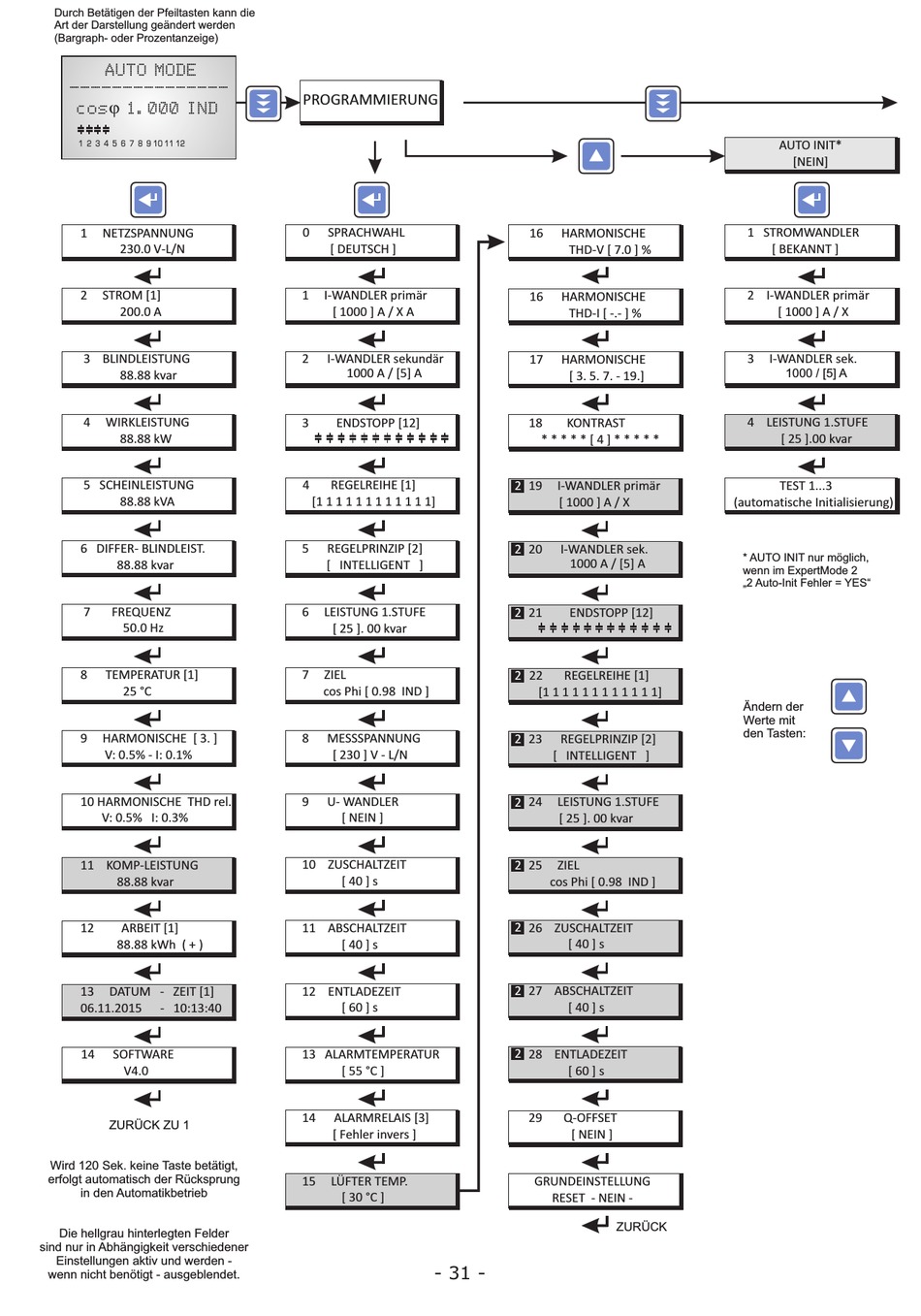

Durch Betätigen der Pfeiltasten kann die
Art der Darstellung geändert werden
(Bargraph- oder Prozentanzeige)
AUTO MODE
---------------
j
cos
1.000 IND
1 2 3 4 5 6 7 8 9 10 11 12
1
NETZSPANNUNG
230.0 V-L/N
2
STROM [1]
200.0 A
3 BLINDLEISTUNG
88.88 kvar
4
WIRKLEISTUNG
88.88 kW
5 SCHEINLEISTUNG
88.88 kVA
6 DIFFER- BLINDLEIST.
88.88 kvar
7
FREQUENZ
50.0 Hz
8
TEMPERATUR [1]
25 °C
9
HARMONISCHE [ 3. ]
V: 0.5% - I: 0.1%
10 HARMONISCHE THD rel.
V: 0.5% I: 0.3%
11 KOMP-LEISTUNG
88.88 kvar
12
ARBEIT [1]
88.88 kWh ( + )
13
DATUM - ZEIT [1]
06.11.2015
- 10:13:40
14
SOFTWARE
V4.0
ZURÜCK ZU 1
Wird 120 Sek. keine Taste betätigt,
erfolgt automatisch der Rücksprung
in den Automatikbetrieb
Die hellgrau hinterlegten Felder
sind nur in Abhängigkeit verschiedener
Einstellungen aktiv und werden -
wenn nicht benötigt - ausgeblendet.
PROGRAMMIERUNG
0
SPRACHWAHL
[ DEUTSCH ]
1
I-WANDLER primär
[ 1000 ] A / X A
2
I-WANDLER sekundär
1000 A / [5] A
3
ENDSTOPP [12]
4
REGELREIHE [1]
[1 1 1 1 1 1 1 1 1 1 1 1]
5
REGELPRINZIP [2]
[ INTELLIGENT ]
6
LEISTUNG 1.STUFE
[ 25 ]. 00 kvar
7
ZIEL
cos Phi [ 0.98 IND ]
8
MESSSPANNUNG
[ 230 ] V - L/N
9
U- WANDLER
[ NEIN ]
10 ZUSCHALTZEIT
[ 40 ] s
11 ABSCHALTZEIT
[ 40 ] s
12 ENTLADEZEIT
[ 60 ] s
13 ALARMTEMPERATUR
[ 55 °C ]
14
ALARMRELAIS [3]
[ Fehler invers ]
15
LÜFTER TEMP.
[ 30 °C ]
- 31 -
16
HARMONISCHE
THD-V [ 7.0 ] %
16
HARMONISCHE
THD-I [ -.- ] %
17
HARMONISCHE
[ 3. 5. 7. - 19.]
18
KONTRAST
* * * * * [ 4 ] * * * * *
2
19
I-WANDLER primär
[ 1000 ] A / X
2
20
I-WANDLER sek.
1000 A / [5] A
2
21
ENDSTOPP [12]
2
22
REGELREIHE [1]
[1 1 1 1 1 1 1 1 1 1 1 1]
23
REGELPRINZIP [2]
2
[ INTELLIGENT ]
2
24
LEISTUNG 1.STUFE
[ 25 ]. 00 kvar
2
25
ZIEL
cos Phi [ 0.98 IND ]
2
26 ZUSCHALTZEIT
[ 40 ] s
2
27 ABSCHALTZEIT
[ 40 ] s
2
28 ENTLADEZEIT
[ 60 ] s
29
Q-OFFSET
[ NEIN ]
GRUNDEINSTELLUNG
RESET - NEIN -
ZURÜCK
AUTO INIT*
[NEIN]
1 STROMWANDLER
[ BEKANNT ]
2 I-WANDLER primär
[ 1000 ] A / X
3
I-WANDLER sek.
1000 / [5] A
4 LEISTUNG 1.STUFE
[ 25 ].00 kvar
TEST 1...3
(automatische Initialisierung)
* AUTO INIT nur möglich,
wenn im ExpertMode 2
„2 Auto-Init Fehler = YES"
Ändern der
Werte mit
den Tasten:
