Applikation
Anwendung:
Für die permanente echte Stromüberwachung der Kompensationsanlage (Gesamtstrom) sowie zur
Überwachung der einzelnen Ströme in den Kondensatorabzweigen wird der Einsatz des Multimess-
Interface MMI6000 als Zubehör zum Regler empfohlen. (Eigenstrommessung)
Durch die Überwachung des Kondensatornennstromes durch das MMI6000 werden gefährliche
Netzzustände ( z.B. Oberwellenströme, die zur Zerstörung des Leistungskondensators führen können)
erkannt. In diesem Fall schaltet der Blindleistungsregler die betreffenden Stufen ab, solange die
Gefährdung vorhanden ist. Durch die Nennstromüberwachung werden die Zustände der
Kondensatoren (Schädigung, Alterung ) erkannt und eventuelle Folgeschäden verhindert.
Der Einsatz des MMI6000 erhöht die Zuverlässigkeit der Anlage.
Funktion:
Das MMI6000 misst den Gesamt-Anlagenstrom. Hierfür ist ein Stromwandler in der Einspeisung der
Kompensationsanlage notwendig. Bei jeder Schalthandlung wird der aktuelle Kondensatorenstrom
überprüft und mit dem jeweiligen Kondensatornennstrom verglichen. Zwischen den Schaltungen wird
der Gesamt-Anlagenstrom überwacht.
Bei zu hohem Strom (+50%) wird der Kondensator abgeschaltet - Anzeige im Display als invertiertes
Kondensatorsymbol. Der Strom wird weiter zyklisch getestet- der Kondensator bei Erreichen des
Nennstroms wieder zugeschaltet.
Ist der Gesamt-Anlagenstrom zu hoch, werden nacheinander Stufen abgeschaltet und das
Störmelderelais gesetzt. Es wird zyklisch geprüft, ob der Strom wieder im Nennbereich liegt.
MMI6000:
- Betriebsart: Kopplung MMI-BR6000
- Netz: 3-phasig

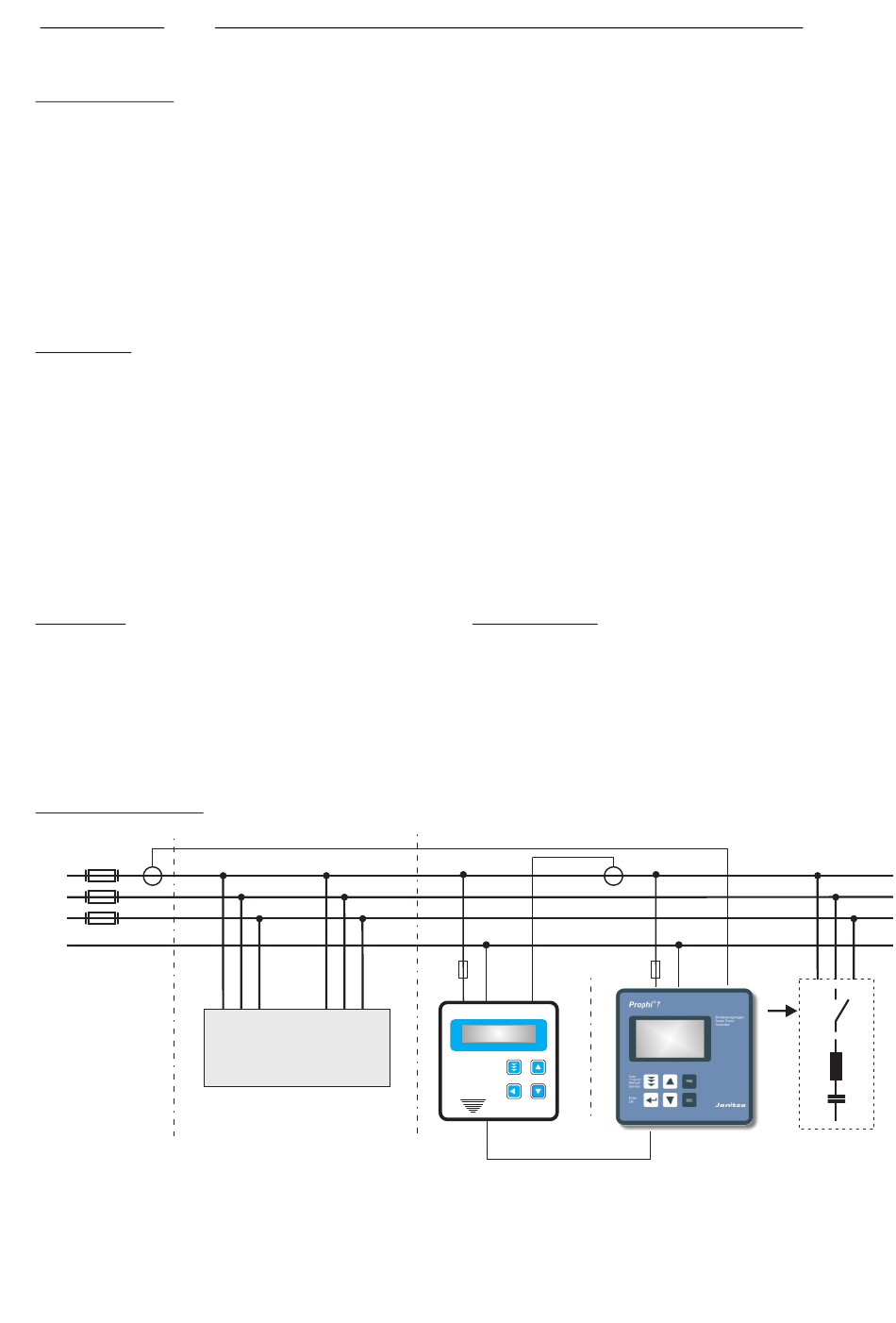

Prinzipschaltung:
L1
L2
L3
N
ACHTUNG:
- Für die Bus-Verdrahtung ist geschirmtes Kabel zu verwenden!
- Die Busverdrahtungen (ankommende und abgehende Leitungen) sind immer direkt bis ans Gerät
zu führen!
- Bei den Geräten am Ende des Buskabels sind die im Gerät integrierten Abschlußwiderstände zu
aktivieren. (DIP-Schalter ON)
Stromüberwachung der Kondensatoren mit MMI6000
(Eigenstrommessung)
Verbraucher
Prophi 7-RS:
Menü: INTERFACE:
- 10 Protokoll: Master-MMI
- 11 Baudrate
- 13 Anzahl MMI
Expertenmode 1:
- 15 C-TEST: JA
- 16 C-Fehler (+150% /- 50%)
(Einstellung der Abschaltgrenzwerte)
MMI6000
M M I - 6000
Program
Multi-Measuring
Interface
Enter
Busleitung RS485
- 29 -
Kompensation mit Prophi7-RS
