Applikation:
Gemischt-dynamische Kompensation und Kaskadierung von Reglern
Gemischt-dynamische Anlagen besitzen die Vorteile dynamischer Anlagen, können jedoch preiswerter
angeboten werden. (Schnell wechselnde Lasten werden dynamisch kompensiert, Grundlasten und
langsam wechselnde Lasten werden konventionell kompensiert)
Speziell für diese Fälle wurde der Hybridregler Proph7-1-TH konzipiert. Dieser unterstützt bis zu
12 Transistorausgänge (zum Schalten von Thyristormodulen) und 12 Relaisausgänge (zum Schalten
von Kondensatorschützen). Außerdem können bis zu 32 Thyristorschalter TSM-LC-S direkt über ein
Netzwerk angesteuert werden. Für diesen Typ ist ein separates Handbuch verfügbar.
In gemischten Anlagen, bei denen mehr als 12 Relaisausgänge erforderlich sind, können die folgenden
Applikationen verwendet werden:

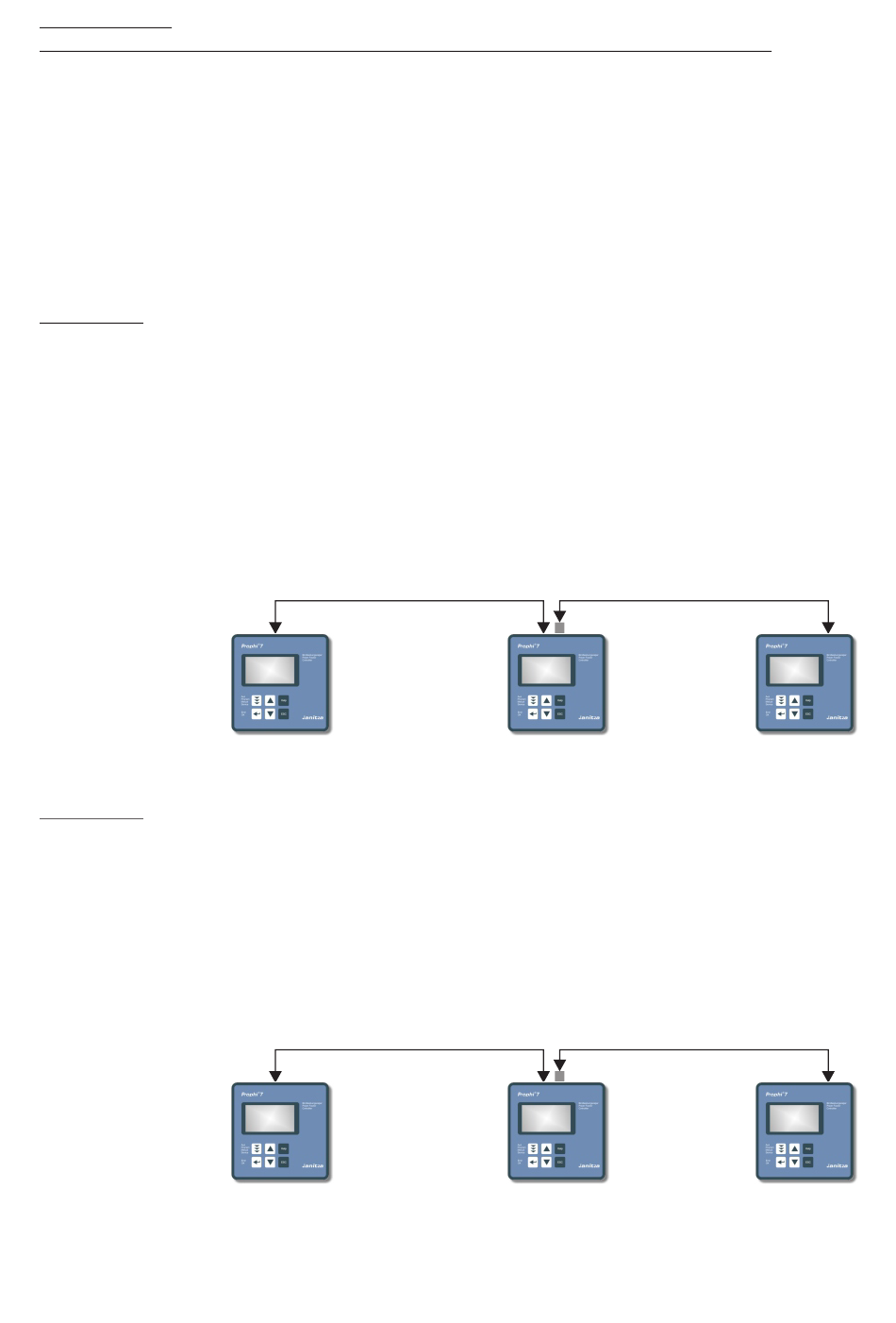

Variante 1:
Hybridsystem mit einem dynamischen und 1-2 Standard-Blindleistungsreglern für bis zu
36 Ausgängen
(für dynamische Stufen)
Menü: PROGRAMMIERUNG
2 REGEL-MODE: 7...14
Variante 2:
Erweiterung von Kompensationsanlagen bis zu 48 Ausgängen durch Kaskadierung von bis
zu 4 Standardreglern Prophi7-RS; die Regler arbeiten symmetrisch!
Programmierung im Menü "INTERFACE"
10 PROTOKOLL:
11 BAUDRATE:
12 ADRESSE:
15 ANZAHL:
Prophi7-1/TH
LAN-Kabel (CAT5/CAT6)
Prophi7-1/ TH
[Master Mode]
[38400/NONE]
[2] (1...4)
LAN-Kabel (CAT5/CAT6)
Prophi7-RS
bis zu 2 Prophi7-RS
(für konventionelle Stufen)
Menü: INTERFACE
Protokoll: [Slave Hybrid]
Baudrate: [38400/NONE]
Adresse: [1]
Adapter
CV-1xRJ45-BR6000
Prophi7-RS
[Slave Mode]
[38400/NONE]
[1]
Adapter
CV-1xRJ45-BR6000
Prophi7-RS
- 28 -
Adresse: [2]
LAN-Kabel (CAT5/CAT6)
Prophi7-RS
[Slave Mode]
[38400/NONE]
[2]
LAN-Kabel (CAT5/CAT6)
Prophi7-RS
