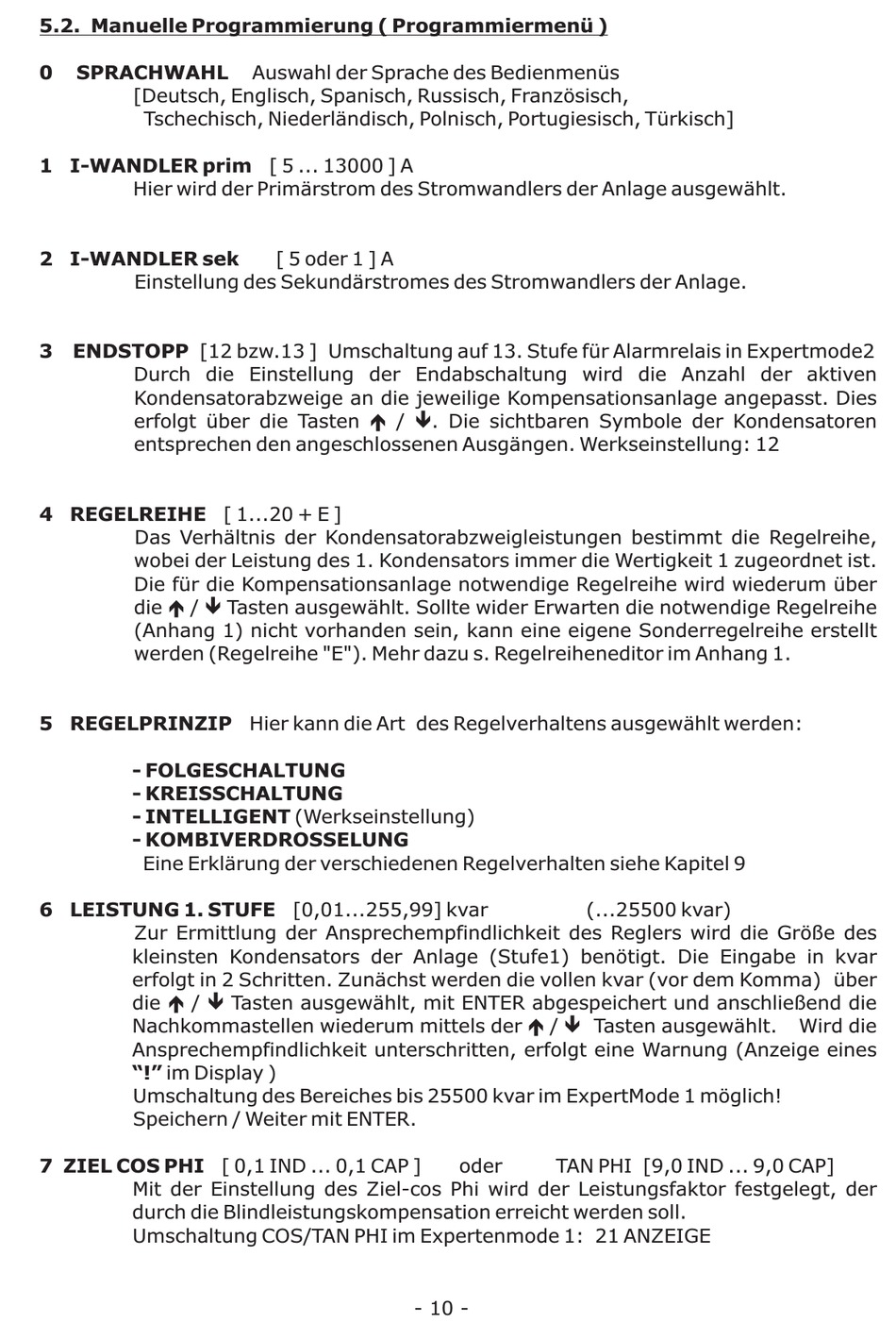

5.2. Manuelle Programmierung ( Programmiermenü )
0
SPRACHWAHL
[Deutsch, Englisch, Spanisch, Russisch, Französisch,
Tschechisch, Niederländisch, Polnisch, Portugiesisch, Türkisch]
1 I-WANDLER prim [ 5 ... 13000 ] A
Hier wird der Primärstrom des Stromwandlers der Anlage ausgewählt.
2 I-WANDLER sek
Einstellung des Sekundärstromes des Stromwandlers der Anlage.
3 ENDSTOPP [12 bzw.13 ] Umschaltung auf 13. Stufe für Alarmrelais in Expertmode2
Durch die Einstellung der Endabschaltung wird die Anzahl der aktiven
Kondensatorabzweige an die jeweilige Kompensationsanlage angepasst. Dies
erfolgt über die Tasten é / ê. Die sichtbaren Symbole der Kondensatoren
entsprechen den angeschlossenen Ausgängen. Werkseinstellung: 12
4 REGELREIHE [ 1...20 + E ]
Das Verhältnis der Kondensatorabzweigleistungen bestimmt die Regelreihe,
wobei der Leistung des 1. Kondensators immer die Wertigkeit 1 zugeordnet ist.
Die für die Kompensationsanlage notwendige Regelreihe wird wiederum über
die é / ê Tasten ausgewählt. Sollte wider Erwarten die notwendige Regelreihe
(Anhang 1) nicht vorhanden sein, kann eine eigene Sonderregelreihe erstellt
werden (Regelreihe "E"). Mehr dazu s. Regelreiheneditor im Anhang 1.
5 REGELPRINZIP Hier kann die Art des Regelverhaltens ausgewählt werden:
- FOLGESCHALTUNG
- KREISSCHALTUNG
- INTELLIGENT (Werkseinstellung)
- KOMBIVERDROSSELUNG
Eine Erklärung der verschiedenen Regelverhalten siehe Kapitel 9
6 LEISTUNG 1. STUFE [0,01...255,99] kvar
Zur Ermittlung der Ansprechempfindlichkeit des Reglers wird die Größe des
kleinsten Kondensators der Anlage (Stufe1) benötigt. Die Eingabe in kvar
erfolgt in 2 Schritten. Zunächst werden die vollen kvar (vor dem Komma) über
die é / ê Tasten ausgewählt, mit ENTER abgespeichert und anschließend die
Nachkommastellen wiederum mittels der é / ê Tasten ausgewählt.
Ansprechempfindlichkeit unterschritten, erfolgt eine Warnung (Anzeige eines
"!" im Display )
Umschaltung des Bereiches bis 25500 kvar im ExpertMode 1 möglich!
Speichern / Weiter mit ENTER.
7 ZIEL COS PHI [ 0,1 IND ... 0,1 CAP ]
Mit der Einstellung des Ziel-cos Phi wird der Leistungsfaktor festgelegt, der
durch die Blindleistungskompensation erreicht werden soll.
Umschaltung COS/TAN PHI im Expertenmode 1: 21 ANZEIGE
Auswahl der Sprache des Bedienmenüs
[ 5 oder 1 ] A
- 10 -
(...25500 kvar)
oder
TAN PHI [9,0 IND ... 9,0 CAP]
Wird die
