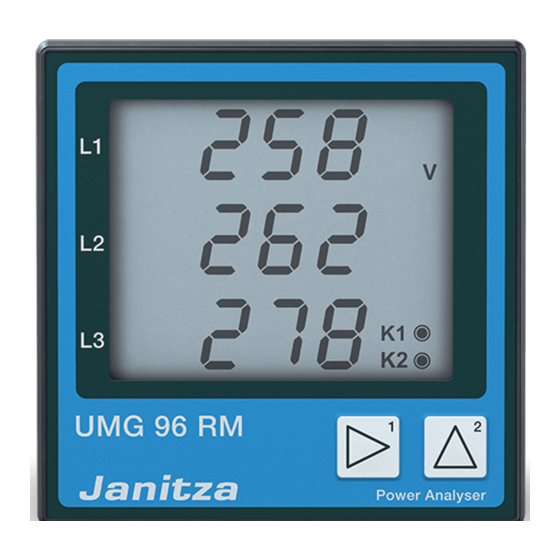

Power Analyser
UMG 96RM
Grundgerät
Erweiterung UMG 96RM-PN
Erweiterung UMG 96RM-P
Erweiterung UMG 96RM-CBM
Modbus-Adressenliste und
Formelsammlung
(ab Firmware Rel. 1.14)
Power Analyser

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für janitza UMG 96RM

Inhaltszusammenfassung für janitza UMG 96RM

  • Seite 1 Power Analyser UMG 96RM Grundgerät Erweiterung UMG 96RM-PN Erweiterung UMG 96RM-P Erweiterung UMG 96RM-CBM Modbus-Adressenliste und Formelsammlung (ab Firmware Rel. 1.14) Power Analyser Janitza electronics GmbH Vor dem Polstück 6 D-35633 Lahnau Support Tel. +49 6441 9642-22 Fax +49 6441 9642-30 E-mail: info@janitza.de...

  • Seite 2: Inhaltsverzeichnis

    Mittelwerte, Typ Float, Fourieranalyse Mittelwerte, Typ Short, Fourieranalyse Maxwerte, Typ Float, Fourieranalyse Maxwerte, Typ Short, Fourieranalyse Erweiterung UMG96 RM-PN Parameter Messwerte Erweiterung UMG96 RM-P / -CBM Parameter Grenzwertüberwachung Messwerte, Typ Float Messwerte, Typ Short Messwerte, Typ Integer Mittelwerte, Typ Float UMG 96RM...

  • Seite 3: Allgemeines

    Alle Markenzeichen und ihre daraus resultierenden Rechte gehören den jeweiligen Inhabern dieser Rechte. Haftungsausschluss Janitza electronics GmbH übernimmt keinerlei Verantwortung für Fehler oder Mängel innerhalb dieses Handbuches und übernimmt keine Verpflichtung, den Inhalt dieses Handbuchs auf dem neuesten Stand zu halten.

  • Seite 4: Modbus

    Allgemeines Modbus Modbus-Funktionen (Slave) Das UMG 96RM unterstützt als Slave folgende Modbus-Funktionen: 03 Read Holding Registers Reads the binary contents of holding registers (4X references) in the slave. 04 Read Input Registers Reads the binary contents of input registers (3X references) in the slave.

  • Seite 5: Rs485 Übertragungsparameter

    Allgemeines RS485 Übertragungsparameter Das UMG 96RM unterstützt folgende Übertragungsparameter: Baudrate : 9600, 19200, 38400, 57600 und 11500 Baud Datenbits Parität : keine Stopbits (UMG 96RM) Stopbits extern : 1 oder 2 Byte-Reihenfolge Die Daten in der Modbus-Adressenliste können im Format •...

  • Seite 6: Erläuterungen Zu Den Messwerten

    Abweichung von der reinen Sinusform ist zum Beispiel der Klirrfaktor. • Beispiel: Eine sinusförmige Wechselspannung mit einem Effektivwert von 230 V hat einen Spitzenwert von ca. 325 V. Der Crest-Faktor beträgt dann 325 V / 230 V =1,414 . UMG 96RM...

  • Seite 7: Sternpunktspannung (Vektoriell)

    • Die Scheinleistung ist vorzeichenlos. ⋅ Gesamt-Scheinleistung (arithmetisch) • Die Scheinleistung ist vorzeichenlos. Peak demand P • T = Periodendauer • t = n-te Intervallzeit • Pn = n-te Leistungsmesswert • N = Anzahl der Messintervalle in der Periodendauer T UMG 96RM...

  • Seite 8: Verzerrungsfaktor Für Die Spannung

    Das Rundsteuersignal U, ist eine Spannung (200ms Messwert), die zu einer vom Nutzer festgelegten Trägerfrequenz ge- messen wurde. Es werden nur Frequenzen unterhalb 3kHz betrachtet. Rundsteuersignal I Das Rundsteuersignal I, ist ein Strom (200ms Messwert), die zu einer vom Nutzer festgelegten Trägerfrequenz gemessen wurde. Es werden nur Frequenzen unterhalb 3kHz betrachtet. UMG 96RM...
  • Seite 9 • Unsymmetrie ist ein Merkmal der Netzqualität für die in internationalen Normen (zum beispiel EN 50160) Grenzwerte fest- gelegt wurden. Mitsystem Gegensystem Nullsystem Nullsystem L fund L fund L fund Eine Nullkomponente kann nur dann auftreten, wenn über den Mittelpunktsleiter eine Summenstrom zurückfließen kann. Spannungsunsymmetrie Unsymmetrie Unterabweichung U (EN61000-4-30) Unterabweichung I UMG 96RM...
  • Seite 10 Phasenwinkel Phi • Der Phasenwinkel zwischen Strom und Spannung von Außenleiter p wird gemäß DIN EN 61557-12 berechnet und dar- gestellt. • Das Vorzeichen des Phasenwinkels entspricht dem Vorzeichen der Blindleistung. UMG 96RM...

  • Seite 11: Grundschwingungs-Blindleistung

    Q (t) < 0 Blindarbeit, Summe L1-L3 Blindarbeit, Summe L1-L3, induktiv für (Q (t) + Q (t) + Q (t)) > 0 Blindarbeit, Summe L1-L3, kapazitiv für (Q (t) + Q (t) + Q (t)) < 0 UMG 96RM...

  • Seite 12: Tarif-Umschaltung

    Tarif 7 (0=inaktiv; 1=aktiv) Tarif 6 (0=inaktiv; 1=aktiv) • Die Zähler für „Wirkarbeit“ (Tarif 3) sind aktiv. Tarif 5 (0=inaktiv; 1=aktiv) Tarif 4 (0=inaktiv; 1=aktiv) Tarif 3 (0=inaktiv; 1=aktiv) Tarif 2 (0=inaktiv; 1=aktiv) Tarif 1 (0=inaktiv; 1=aktiv) UMG 96RM...
  • Seite 13 Allgemeines UMG 96RM...

  • Seite 14: Parameter

    0= 5Sek.; 1 = 10Sek.; 2 = 15Sek.; 3 = 30Sek.; 4 = 1Min.; 5 = 5Min.; 6 = 8Min.; 7 = 10Min.; 8 = 15Min. (*1) Die Werte 0 und 248 bis 255 sind reserviert und dürfen nicht verwendet werden. (*2) Der einstellbare Wert 0 für die primären Stromwandler ergibt keine sinnvollen Arbeitswerte und darf nicht verwendet werden. UMG 96RM...
  • Seite 15 Auswahl der Quelle für Digitalausgang 2 0 .. 4 0 = Vergleicher 2 1 = Impulsausgang (S0) 2 = externe Quelle - Modbus 3 = externe Quelle - Profibus (Option) 4 = externe Quelle - Ethernet (Option) SHORT RD/WR Ausgang 2 invertieren 0 .. 1 UMG 96RM...
  • Seite 16 USHORT RD Modulnummer (0=kein Modul, 1=Profibus, 2=CBM, 3=Ethernet) UMG 96RM * Werte-Einstellungen nur für die UMG96RM-Erweiterungen mit Batterie und Uhr. ** Die Tarif-Einstellung (Tarif 1-7) erfolgt bitweise (Bits 0-6); Tarif 0 ist immer aktiv. Die Einstellung 8 entspricht der Einstellung 0.

  • Seite 17: Adressenliste

    Reactive energy cap. L1..L3 19110 FLOAT Harmonic, THD U L1-N 19112 FLOAT Harmonic, THD U L2-N 19114 FLOAT Harmonic, THD U L3-N 19116 FLOAT Harmonic, THD I L1 19118 FLOAT Harmonic, THD I L2 19120 FLOAT Harmonic, THD I L3 UMG 96RM...

  • Seite 18: Messwerte, Typ Float

    TDDI2 I2, bezogen auf den Nenn-Laststrom FLOAT TDDI3 I3, bezogen auf den Nenn-Laststrom FLOAT Current, zero sequence FLOAT Current, negative sequence FLOAT Current, positive sequence FLOAT Current, real part I L1 FLOAT Current, real part I L2 FLOAT Current, real part I L3 UMG 96RM...
  • Seite 19 Rotation field; 1=right, 0=none, -1=left 6154 FLOAT Crest factor, U L1 6156 FLOAT Crest factor, U L2 6158 FLOAT Crest factor, U L3 6160 FLOAT Crest factor, I L1 6162 FLOAT Crest factor, I L2 6164 FLOAT Crest factor, I L3 UMG 96RM...

  • Seite 20: Messwerte, Typ Short

    TDD I 3946 SHORT Current, zero sequence 3947 SHORT Current, negative sequence 3948 SHORT Current, positive sequence 3949 SHORT Current, real part I L 3950 SHORT Current, real part I L 3951 SHORT Current, real part I L UMG 96RM...

  • Seite 21: Auflösung

    Modbus-Adressenliste Adresse Format RD/WR Einheit Bemerkung Index Auflösung 3952 SHORT Current, imaginary part I L 3953 SHORT Current, imaginary part I L 3954 SHORT Current, imaginary part I L 3955 SHORT Rotation field; 1=right, 0=none, -1=left UMG 96RM...

  • Seite 22: Mittelwerte, Typ Float

    Average, Current, zero sequence 2562 FLOAT Average, Current, negative sequence 2564 FLOAT Average, Current, positive sequence 2566 FLOAT Average, Current, real part I L 2568 FLOAT Average, Current, real part I L 2570 FLOAT Average, Current, real part I L UMG 96RM...
  • Seite 23 Modbus-Adressenliste Adresse Format RD/WR Einheit Bemerkung Index 2572 FLOAT Average, Current, imaginary part IL 2574 FLOAT Average, Current, imaginary part IL 2576 FLOAT Average, Current, imaginary part IL UMG 96RM...

  • Seite 24: Mittelwerte, Typ Short

    Average, Current, zero sequence 4377 SHORT Average, Current, negative sequence 4378 SHORT Average, Current, positive sequence 4379 SHORT Average, Current, real part I L 4380 SHORT Average, Current, real part I L 4381 SHORT Average, Current, real part I L UMG 96RM...
  • Seite 25 Modbus-Adressenliste Adresse Format RD/WR Einheit Bemerkung Index Auflösung 4382 SHORT Average, Current, imaginary part I L 4383 SHORT Average, Current, imaginary part I L 4384 SHORT Average, Current, imaginary part I L UMG 96RM...

  • Seite 26: Minwerte, Typ Float

    Minimum, Voltage, real part U LN 3488 FLOAT RD/WR Minimum, Voltage, real part U LN 3490 FLOAT RD/WR Minimum, Voltage, imaginary part U LN 3492 FLOAT RD/WR Minimum, Voltage, imaginary part U LN 3494 FLOAT RD/WR Minimum, Voltage, imaginary part U LN UMG 96RM...

  • Seite 27: Minwerte, Typ Short

    RD/WR Voltage, real part U LN 4840 SHORT RD/WR Voltage, real part U LN 4841 SHORT RD/WR Voltage, imaginary part U LN 4842 SHORT RD/WR Voltage, imaginary part U LN 4843 SHORT RD/WR Voltage, imaginary part U LN UMG 96RM...

  • Seite 28: Maxwerte, Typ Float

    Maximum, Current, zero sequence 3420 FLOAT RD/WR Maximum, Current, negative sequence 3422 FLOAT RD/WR Maximum, positive sequence 3424 FLOAT RD/WR Maximum, real part I L 3426 FLOAT RD/WR Maximum, real part I L 3428 FLOAT RD/WR Maximum, real part I L UMG 96RM...
  • Seite 29 Modbus-Adressenliste Adresse Format RD/WR Einheit Bemerkung Index 3430 FLOAT RD/WR Maximum, imaginary part I L 3432 FLOAT RD/WR Maximum, imaginary part I L 3434 FLOAT RD/WR Maximum, imaginary part I L UMG 96RM...

  • Seite 30: Maxwerte, Type Short

    4806 SHORT RD/WR Maximum, Current, negative sequence 4807 SHORT RD/WR Maximum, Current, positive sequence 4808 SHORT RD/WR Maximum, Current, real part IL 4809 SHORT RD/WR Maximum, Current, real part IL 4810 SHORT RD/WR Maximum, Current, real part IL UMG 96RM...
  • Seite 31 Modbus-Adressenliste Adresse Format RD/WR Einheit Bemerkung Index Auflösung 4811 SHORT RD/WR Maximum, Current, imaginary part I L 4812 SHORT RD/WR Maximum, Current, imaginary part I L 4813 SHORT RD/WR Maximum, Current, imaginary part I L UMG 96RM...

  • Seite 32: Maxwerte Der Mittelwerte, Typ Float

    Max. values of average val., Real power P LN 3506 FLOAT RD/WR Max. values of average val., Real power P LN 3508 FLOAT RD/WR Max. values of average val., Real power P LN 3510 FLOAT RD/WR Max. values of average val., Sum; Psum3=P1+P2+P3 [3] UMG 96RM...

  • Seite 33: Maxwerte Der Mittelwerte, Type Short

    Max. value of average val., Real power P LN 4849 SHORT RD/WR Max. value of average val., Real power P LN 4850 SHORT RD/WR Max. value of average val., Real power P LN 4851 SHORT RD/WR Max. value of average val., Sum; Psum3=P1+P2+P3 [3] UMG 96RM...

  • Seite 34: Energie, Typ Integer

    Real energy, L2, rate 5566 Real energy, L2, rate 5568 Real energy, L2, rate 5570 Real energy, L2, rate 5572 Real energy, L2, rate 5574 Real energy, L2, rate 5576 Real energy, L2, obtained, rate 5578 Real energy, L2, obtained, rate UMG 96RM...
  • Seite 35 Real energy, L3, obtained, rate 5700 Real energy, L3, obtained, rate 5702 Real energy, L3, obtained, rate 5704 Real energy, L3, supplied, rate 5706 Real energy, L3, supplied, rate 5708 Real energy, L3, supplied, rate 5710 Real energy, L3, supplied, rate UMG 96RM...
  • Seite 36 Reactive energy, sum. L1..L3, rate 5834 varh Reactive energy, sum. L1..L3, rate 5836 varh Reactive energy, sum. L1..L3, rate 5838 varh Reactive energy, sum. L1..L3, rate 5840 varh Reactive energy, sum. L1..L3, rate 5842 varh Reactive energy, sum. L1..L3, rate UMG 96RM...
  • Seite 37 Apparent energy, sum. L1..L3, rate 5896 Operation hours meter 5898 Total running time, comparator 5900 Total running time, comparator 5902 Total running time, comparator 5904 Total running time, comparator 5906 Total running time, comparator 5908 Total running time, comparator UMG 96RM...

  • Seite 38: Energie, Typ Float

    Real energy, L2, rate 5122 FLOAT RD/WR Real energy, L2, rate 5124 FLOAT RD/WR Real energy, L2, rate 5126 FLOAT RD/WR Real energy, L2, rate 5128 FLOAT RD/WR Real energy, L2, obtained, rate 5130 FLOAT RD/WR Real energy, L2, obtained, rate UMG 96RM...
  • Seite 39 RD/WR Real energy, L3, obtained, rate 5256 FLOAT RD/WR Real energy, L3, supplied, rate 5258 FLOAT RD/WR Real energy, L3, supplied, rate 5260 FLOAT RD/WR Real energy, L3, supplied, rate 5262 FLOAT RD/WR Real energy, L3, supplied, rate UMG 96RM...
  • Seite 40 Reactive energy, sum. L1..L3, rate 5390 FLOAT RD/WR varh Reactive energy, sum. L1..L3, rate 5392 FLOAT RD/WR varh Reactive energy, sum. L1..L3, rate 5394 FLOAT RD/WR varh Reactive energy, sum. L1..L3, rate 5396 FLOAT RD/WR varh Reactive energy, sum. L1..L3, rate UMG 96RM...
  • Seite 41 RD/WR Apparent energy, sum. L1..L3, rate 5440 FLOAT RD/WR Apparent energy, sum. L1..L3, rate 5442 FLOAT RD/WR Apparent energy, sum. L1..L3, rate 5444 FLOAT RD/WR Apparent energy, sum. L1..L3, rate 5446 FLOAT RD/WR Apparent energy, sum. L1..L3, rate UMG 96RM...

  • Seite 42: Fourieranalyse

    Harmonic U L2 [19] 1120 FLOAT Harmonic U L2 [20] 1122 FLOAT Harmonic U L2 [21] 1124 FLOAT Harmonic U L2 [22] 1126 FLOAT Harmonic U L2 [23] 1128 FLOAT Harmonic U L2 [24] 1130 FLOAT Harmonic U L2 [25] UMG 96RM...
  • Seite 43 Harmonic U L1-L2 1250 FLOAT Harmonic U L1-L2 1252 FLOAT Harmonic U L1-L2 1254 FLOAT Harmonic U L1-L2 1256 FLOAT Harmonic U L1-L2 1258 FLOAT Harmonic U L1-L2 1260 FLOAT Harmonic U L1-L2 [10] 1262 FLOAT Harmonic U L1-L2 [11] UMG 96RM...
  • Seite 44 Harmonic U L2-L3 [31] 1384 FLOAT Harmonic U L2-L3 [32] 1386 FLOAT Harmonic U L2-L3 [33] 1388 FLOAT Harmonic U L2-L3 [34] 1390 FLOAT Harmonic U L2-L3 [35] 1392 FLOAT Harmonic U L2-L3 [36] 1394 FLOAT Harmonic U L2-L3 [37] UMG 96RM...
  • Seite 45 Harmonic I L1 [17] 1516 FLOAT Harmonic I L1 [18] 1518 FLOAT Harmonic I L1 [19] 1520 FLOAT Harmonic I L1 [20] 1522 FLOAT Harmonic I L1 [21] 1524 FLOAT Harmonic I L1 [22] 1526 FLOAT Harmonic I L1 [23] UMG 96RM...
  • Seite 46 Harmonic I L3 1646 FLOAT Harmonic I L3 1648 FLOAT Harmonic I L3 1650 FLOAT Harmonic I L3 1652 FLOAT Harmonic I L3 1654 FLOAT Harmonic I L3 1656 FLOAT Harmonic I L3 1658 FLOAT Harmonic I L3 UMG 96RM...
  • Seite 47 Harmonic I L3 [33] 1708 FLOAT Harmonic I L3 [34] 1710 FLOAT Harmonic I L3 [35] 1712 FLOAT Harmonic I L3 [36] 1714 FLOAT Harmonic I L3 [37] 1716 FLOAT Harmonic I L3 [38] 1718 FLOAT Harmonic I L3 [39] UMG 96RM...

  • Seite 48: Messwerte, Typ Short, Fourieranalyse

    Harmonic U L2 [19] 3596 SHORT Harmonic U L2 [20] 3597 SHORT Harmonic U L2 [21] 3598 SHORT Harmonic U L2 [22] 3599 SHORT Harmonic U L2 [23] 3600 SHORT Harmonic U L2 [24] 3601 SHORT Harmonic U L2 [25] UMG 96RM...
  • Seite 49 Harmonic U L1-L2 3661 SHORT Harmonic U L1-L2 3662 SHORT Harmonic U L1-L2 3663 SHORT Harmonic U L1-L2 3664 SHORT Harmonic U L1-L2 3665 SHORT Harmonic U L1-L2 3666 SHORT Harmonic U L1-L2 [10] 3667 SHORT Harmonic U L1-L2 [11] UMG 96RM...
  • Seite 50 Harmonic U L2-L3 [31] 3728 SHORT Harmonic U L2-L3 [32] 3729 SHORT Harmonic U L2-L3 [33] 3730 SHORT Harmonic U L2-L3 [34] 3731 SHORT Harmonic U L2-L3 [35] 3732 SHORT Harmonic U L2-L3 [36] 3733 SHORT Harmonic U L2-L3 [37] UMG 96RM...
  • Seite 51 Harmonic I L1 [17] 3814 SHORT Harmonic I L1 [18] 3815 SHORT Harmonic I L1 [19] 3816 SHORT Harmonic I L1 [20] 3817 SHORT Harmonic I L1 [21] 3818 SHORT Harmonic I L1 [22] 3819 SHORT Harmonic I L1 [23] UMG 96RM...
  • Seite 52 Harmonic I L3 3879 SHORT Harmonic I L3 3880 SHORT Harmonic I L3 3881 SHORT Harmonic I L3 3882 SHORT Harmonic I L3 3883 SHORT Harmonic I L3 3884 SHORT Harmonic I L3 3885 SHORT Harmonic I L3 UMG 96RM...
  • Seite 53 Harmonic I L3 [33] 3910 SHORT Harmonic I L3 [34] 3911 SHORT Harmonic I L3 [35] 3912 SHORT Harmonic I L3 [36] 3913 SHORT Harmonic I L3 [37] 3914 SHORT Harmonic I L3 [38] 3915 SHORT Harmonic I L3 [39] UMG 96RM...

  • Seite 54: Mittelwerte, Typ Float, Fourieranalyse

    Average, Harmonic U L2 [20] 1862 FLOAT Average, Harmonic U L2 [21] 1864 FLOAT Average, Harmonic U L2 [22] 1866 FLOAT Average, Harmonic U L2 [23] 1868 FLOAT Average, Harmonic U L2 [24] 1870 FLOAT Average, Harmonic U L2 [25] UMG 96RM...
  • Seite 55 1992 FLOAT Average, Harmonic U L1-L2 1994 FLOAT Average, Harmonic U L1-L2 1996 FLOAT Average, Harmonic U L1-L2 1998 FLOAT Average, Harmonic U L1-L2 2000 FLOAT Average, Harmonic U L1-L2 [10] 2002 FLOAT Average, Harmonic U L1-L2 [11] UMG 96RM...
  • Seite 56 Average, Harmonic U L2-L3 [32] 2126 FLOAT Average, Harmonic U L2-L3 [33] 2128 FLOAT Average, Harmonic U L2-L3 [34] 2130 FLOAT Average, Harmonic U L2-L3 [35] 2132 FLOAT Average, Harmonic U L2-L3 [36] 2134 FLOAT Average, Harmonic U L2-L3 [37] UMG 96RM...
  • Seite 57 Average, Harmonic I L1 [18] 2298 FLOAT Average, Harmonic I L1 [19] 2300 FLOAT Average, Harmonic I L1 [20] 2302 FLOAT Average, Harmonic I L1 [21] 2304 FLOAT Average, Harmonic I L1 [22] 2306 FLOAT Average, Harmonic I L1 [23] UMG 96RM...
  • Seite 58 Average, Harmonic I L3 2428 FLOAT Average, Harmonic I L3 2430 FLOAT Average, Harmonic I L3 2432 FLOAT Average, Harmonic I L3 2434 FLOAT Average, Harmonic I L3 2436 FLOAT Average, Harmonic I L3 2438 FLOAT Average, Harmonic I L3 UMG 96RM...
  • Seite 59 Average, Harmonic I L3 [34] 2490 FLOAT Average, Harmonic I L3 [35] 2492 FLOAT Average, Harmonic I L3 [36] 2494 FLOAT Average, Harmonic I L3 [37] 2496 FLOAT Average, Harmonic I L3 [38] 2498 FLOAT Average, Harmonic I L3 [39] UMG 96RM...

  • Seite 60: Mittelwerte, Typ Short, Fourieranalyse

    Average, Harmonic U L2 [20] 4027 SHORT Average, Harmonic U L2 [21] 4028 SHORT Average, Harmonic U L2 [22] 4029 SHORT Average, Harmonic U L2 [23] 4030 SHORT Average, Harmonic U L2 [24] 4031 SHORT Average, Harmonic U L2 [25] UMG 96RM...
  • Seite 61 4092 SHORT Average, Harmonic U L1-L2 4093 SHORT Average, Harmonic U L1-L2 4094 SHORT Average, Harmonic U L1-L2 4095 SHORT Average, Harmonic U L1-L2 4096 SHORT Average, Harmonic U L1-L2 [10] 4097 SHORT Average, Harmonic U L1-L2 [11] UMG 96RM...
  • Seite 62 Average, Harmonic U L2-L3 [32] 4159 SHORT Average, Harmonic U L2-L3 [33] 4160 SHORT Average, Harmonic U L2-L3 [34] 4161 SHORT Average, Harmonic U L2-L3 [35] 4162 SHORT Average, Harmonic U L2-L3 [36] 4163 SHORT Average, Harmonic U L2-L3 [37] UMG 96RM...
  • Seite 63 Average, Harmonic I L1 [18] 4245 SHORT Average, Harmonic I L1 [19] 4246 SHORT Average, Harmonic I L1 [20] 4247 SHORT Average, Harmonic I L1 [21] 4248 SHORT Average, Harmonic I L1 [22] 4249 SHORT Average, Harmonic I L1 [23] UMG 96RM...
  • Seite 64 Average, Harmonic I L3 4310 SHORT Average, Harmonic I L3 4311 SHORT Average, Harmonic I L3 4312 SHORT Average, Harmonic I L3 4313 SHORT Average, Harmonic I L3 4314 SHORT Average, Harmonic I L3 4315 SHORT Average, Harmonic I L3 UMG 96RM...
  • Seite 65 Average, Harmonic I L3 [34] 4341 SHORT Average, Harmonic I L3 [35] 4342 SHORT Average, Harmonic I L3 [36] 4343 SHORT Average, Harmonic I L3 [37] 4344 SHORT Average, Harmonic I L3 [38] 4345 SHORT Average, Harmonic I L3 [39] UMG 96RM...

  • Seite 66: Maxwerte, Typ Float, Fourieranalyse

    RD/WR Maximum, Harmonic U L2 [21] 2722 FLOAT RD/WR Maximum, Harmonic U L2 [22] 2724 FLOAT RD/WR Maximum, Harmonic U L2 [23] 2726 FLOAT RD/WR Maximum, Harmonic U L2 [24] 2728 FLOAT RD/WR Maximum, Harmonic U L2 [25] UMG 96RM...
  • Seite 67 Maximum, Harmonic U L1-L2 2852 FLOAT RD/WR Maximum, Harmonic U L1-L2 2854 FLOAT RD/WR Maximum, Harmonic U L1-L2 2856 FLOAT RD/WR Maximum, Harmonic U L1-L2 2858 FLOAT RD/WR Maximum, Harmonic U L1-L2 [10] 2860 FLOAT RD/WR Maximum, Harmonic U L1-L2 [11] UMG 96RM...
  • Seite 68 RD/WR Maximum, Harmonic U L2-L3 [33] 2986 FLOAT RD/WR Maximum, Harmonic U L2-L3 [34] 2988 FLOAT RD/WR Maximum, Harmonic U L2-L3 [35] 2990 FLOAT RD/WR Maximum, Harmonic U L2-L3 [36] 2992 FLOAT RD/WR Maximum, Harmonic U L2-L3 [37] UMG 96RM...
  • Seite 69 RD/WR Maximum, Harmonic I L1 [19] 3158 FLOAT RD/WR Maximum, Harmonic I L1 [20] 3160 FLOAT RD/WR Maximum, Harmonic I L1 [21] 3162 FLOAT RD/WR Maximum, Harmonic I L1 [22] 3164 FLOAT RD/WR Maximum, Harmonic I L1 [23] UMG 96RM...
  • Seite 70 Maximum, Harmonic I L3 3288 FLOAT RD/WR Maximum, Harmonic I L3 3290 FLOAT RD/WR Maximum, Harmonic I L3 3292 FLOAT RD/WR Maximum, Harmonic I L3 3294 FLOAT RD/WR Maximum, Harmonic I L3 3296 FLOAT RD/WR Maximum, Harmonic I L3 UMG 96RM...
  • Seite 71 RD/WR Maximum, Harmonic I L3 [35] 3350 FLOAT RD/WR Maximum, Harmonic I L3 [36] 3352 FLOAT RD/WR Maximum, Harmonic I L3 [37] 3354 FLOAT RD/WR Maximum, Harmonic I L3 [38] 3356 FLOAT RD/WR Maximum, Harmonic I L3 [39] UMG 96RM...

  • Seite 72: Maxwerte, Typ Short, Fourieranalyse

    RD/WR Maximum, Harmonic U L2 [21] 4457 SHORT RD/WR Maximum, Harmonic U L2 [22] 4458 SHORT RD/WR Maximum, Harmonic U L2 [23] 4459 SHORT RD/WR Maximum, Harmonic U L2 [24] 4460 SHORT RD/WR Maximum, Harmonic U L2 [25] UMG 96RM...
  • Seite 73 Maximum, Harmonic U L1-L2 4522 SHORT RD/WR Maximum, Harmonic U L1-L2 4523 SHORT RD/WR Maximum, Harmonic U L1-L2 4524 SHORT RD/WR Maximum, Harmonic U L1-L2 4525 SHORT RD/WR Maximum, Harmonic U L1-L2 [10] 4526 SHORT RD/WR Maximum, Harmonic U L1-L2 [11] UMG 96RM...
  • Seite 74 RD/WR Maximum, Harmonic U L2-L3 [33] 4589 SHORT RD/WR Maximum, Harmonic U L2-L3 [34] 4590 SHORT RD/WR Maximum, Harmonic U L2-L3 [35] 4591 SHORT RD/WR Maximum, Harmonic U L2-L3 [36] 4592 SHORT RD/WR Maximum, Harmonic U L2-L3 [37] UMG 96RM...
  • Seite 75 RD/WR Maximum, Harmonic I L1 [19] 4675 SHORT RD/WR Maximum, Harmonic I L1 [20] 4676 SHORT RD/WR Maximum, Harmonic I L1 [21] 4677 SHORT RD/WR Maximum, Harmonic I L1 [22] 4678 SHORT RD/WR Maximum, Harmonic I L1 [23] UMG 96RM...
  • Seite 76 Maximum, Harmonic I L3 4740 SHORT RD/WR Maximum, Harmonic I L3 4741 SHORT RD/WR Maximum, Harmonic I L3 4742 SHORT RD/WR Maximum, Harmonic I L3 4743 SHORT RD/WR Maximum, Harmonic I L3 4744 SHORT RD/WR Maximum, Harmonic I L3 UMG 96RM...
  • Seite 77 RD/WR Maximum, Harmonic I L3 [35] 4771 SHORT RD/WR Maximum, Harmonic I L3 [36] 4772 SHORT RD/WR Maximum, Harmonic I L3 [37] 4773 SHORT RD/WR Maximum, Harmonic I L3 [38] 4774 SHORT RD/WR Maximum, Harmonic I L3 [39] UMG 96RM...

  • Seite 78: Erweiterung Umg96 Rm-Pn

    Enable transformer connection ckeck channel I5 SHORT RD/WR Enable transformer connection ckeck channel I6 20010 UINT Device IP address 0, 0xFFFFFFFF 0xA0A0AC8 (10.10.10.200) 20012 UINT Device netmask 0, 0xFFFFFFFF 0xFFFFFF00 (255.255.255.0) 20014 UINT Device gateway IP address 0, 0xFFFFFFFF 0xA0A0A01 (10.10.10.1) UMG 96RM...

  • Seite 79: Messwerte

    SHORT Digital-In 3 10013 SHORT Digital In Binary 10014 SHORT Transformer I5 not connected 0 = converter realised 1 = no converter realised 10015 SHORT Transformer I6 not connected 0 = converter realised 1 = no converter realised UMG 96RM...

  • Seite 80: Erweiterung Umg96 Rm-P / -Cbm

    Modbus-Adressenliste Erweiterung UMG96 RM-P / -CBM Weiterführende Parameter und Adressenliste zu den Erweiterungen UMG96RM-P und UMG 96RM-CBM Adresse Format RD/WR Einheit Bemerkung Index Parameter Adresse Format RD/WR Einheit Bemerkung Einstellbereich Voreinstellung 10082 SHORT Condition digital output 3 10083 SHORT Condition digital output 4...
  • Seite 81 Rate 2, apparent energy, if input 2 is active 22544 CHAR RD/WR Rate 3, apparent energy, if input 3 is active 22545 CHAR RD/WR Rate 4, apparent energy, if input 4 is active 25010 SHORT Software release 25011 USHORT RD Hardware release 25012 SERNR Serial number UMG 96RM...

  • Seite 82: Grenzwertüberwachung

    22024 SHORT RD/WR Comparator 3B, inverted 0, 1 22025 FLOAT RD/WR Comparator 3C, limit -1..+10 22027 SHORT RD/WR Comparator 3C, 0 .. 32000 Address of measurement value 22028 SHORT RD/WR Comparator 3C, min. on time 0 .. 32000 UMG 96RM...
  • Seite 83 Comparator 6C, 0 .. 32000 Address of measurement value 22085 SHORT RD/WR Comparator 6C, min. on time 0 .. 32000 22086 SHORT RD/WR Comparator 6C, lead time 0 .. 32000 22087 SHORT RD/WR Comparator 6C, inverted 0, 1 UMG 96RM...
  • Seite 84 0 .. 4 0 = Comparator 3 1 = Pulse output (S0) 2 = External source - Modbus 3 = External source - Profibus (option) 4 = External source - Ethernet (option) 22095 SHORT RD/WR Output 6 inverted 0, 1 UMG 96RM...
  • Seite 85 Modbus-Adressenliste Adresse Format RD/WR Einheit Bemerkung Index UMG 96RM...

  • Seite 86: Messwerte, Typ Float

    Bemerkung Index 10202 UINT Meter reading, pulse meter, digital input 1 10204 UINT Meter reading, pulse meter, digital input 2 10206 UINT Meter reading, pulse meter, digital input 3 10208 UINT Meter reading, pulse meter, digital input 4 UMG 96RM...

  • Seite 87: Mittelwerte, Typ Float

    I4 current, average, THD 10669 SHORT I4 current, average, TDD 10670 SHORT Pulse input 1, power, average 10671 SHORT Pulse input 2, power, average 10672 SHORT Pulse input 3, power, average 10673 SHORT Pulse input 4, power, average UMG 96RM...

  • Seite 88: Maxwerte, Typ Float

    Pulse input 1, power, max. value 10718 SHORT Pulse input 2, power, max. value 10719 SHORT Pulse input 3, power, max. value 10720 SHORT Pulse input 4, power, max. value 10761 SHORT I4 current, max. value of average value UMG 96RM...

  • Seite 89: Minwerte, Zeitstempel

    Time of min. value (UTC), voltage U L2-N 10450 Time of min. value (UTC), voltage U L3-N 10452 Time of min. value (UTC), voltage U L1-L2 10454 Time of min. value (UTC), voltage U L2-L3 10456 Time of min. value (UTC), voltage U L3-12 UMG 96RM...

  • Seite 90: Maxwerte, Zeitstempel

    Time of max. value (UTC), harmonic distortion power D L1-N 10346 Time of max. value (UTC), harmonic distortion power D L2-N 10348 Time of max. value (UTC), harmonic distortion power D L3-N 10350 Time of max. value (UTC), sum; Dsum3=D1+D2+D3 UMG 96RM...
  • Seite 91 Time of max. value (UTC) of average value P1 10392 Time of max. value (UTC) of average value P2 10394 Time of max. value (UTC) of average value P3 10396 Time of max. value (UTC) of average value P sum UMG 96RM...

  • Seite 92: Schleppzeiger

    Time of Real power P3 L3N (negative); highest value 6032 UINT Time of Real power (negative) Sum; Psum3=P1+P2+P3; highest value 6040 UINT Time of Current I L1; second highest value 6042 UINT Time of Current I L2; second highest value UMG 96RM...
  • Seite 93 Time of Real power P1 L1N (negative); third highest value 6148 UINT Time of Real power P2 L2N (negative); third highest value 6150 UINT Time of Real power P3 L3N (negative); third highest value 6152 UINT Time of Real power (negative) Sum; Psum3=P1+P2+P3; third highest value UMG 96RM...

  • Seite 94: Fourieranalyse

    Harmonic I L4 [33] 10068 FLOAT Harmonic I L4 [34] 10070 FLOAT Harmonic I L4 [35] 10072 FLOAT Harmonic I L4 [36] 10074 FLOAT Harmonic I L4 [37] 10076 FLOAT Harmonic I L4 [38] 10078 FLOAT Harmonic I L4 [39] UMG 96RM...

  • Seite 95: Messwerte, Typ Short, Fourieranalyse

    Harmonic I L4 [33] 10661 SHORT Harmonic I L4 [34] 10662 SHORT Harmonic I L4 [35] 10663 SHORT Harmonic I L4 [36] 10664 SHORT Harmonic I L4 [37] 10665 SHORT Harmonic I L4 [38] 10666 SHORT Harmonic I L4 [39] UMG 96RM...

  • Seite 96: Mittelwerte, Typ Float, Fourieranalyse

    Average, Harmonic I L4 [34] 10610 FLOAT Average, Harmonic I L4 [35] 10612 FLOAT Average, Harmonic I L4 [36] 10614 FLOAT Average, Harmonic I L4 [37] 10616 FLOAT Average, Harmonic I L4 [38] 10618 FLOAT Average, Harmonic I L4 [39] UMG 96RM...

  • Seite 97: Mittelwerte, Typ Short, Fourieranalyse

    Average, Harmonic I L4 [34] 10709 SHORT Average, Harmonic I L4 [35] 10710 SHORT Average, Harmonic I L4 [36] 10711 SHORT Average, Harmonic I L4 [37] 10712 SHORT Average, Harmonic I L4 [38] 10713 SHORT Average, Harmonic I L4 [39] UMG 96RM...

  • Seite 98: Maxwerte, Typ Float, Fourieranalyse

    Maximum, Harmonic I L4 [34] 10530 FLOAT Maximum, Harmonic I L4 [35] 10532 FLOAT Maximum, Harmonic I L4 [36] 10534 FLOAT Maximum, Harmonic I L4 [37] 10536 FLOAT Maximum, Harmonic I L4 [38] 10538 FLOAT Maximum, Harmonic I L4 [39] UMG 96RM...

  • Seite 99: Maxwerte, Typ Short, Fourieranalyse

    Maximum, Harmonic I L4 [34] 10756 SHORT Maximum, Harmonic I L4 [35] 10757 SHORT Maximum, Harmonic I L4 [36] 10758 SHORT Maximum, Harmonic I L4 [37] 10759 SHORT Maximum, Harmonic I L4 [38] 10760 SHORT Maximum, Harmonic I L4 [39] UMG 96RM...
