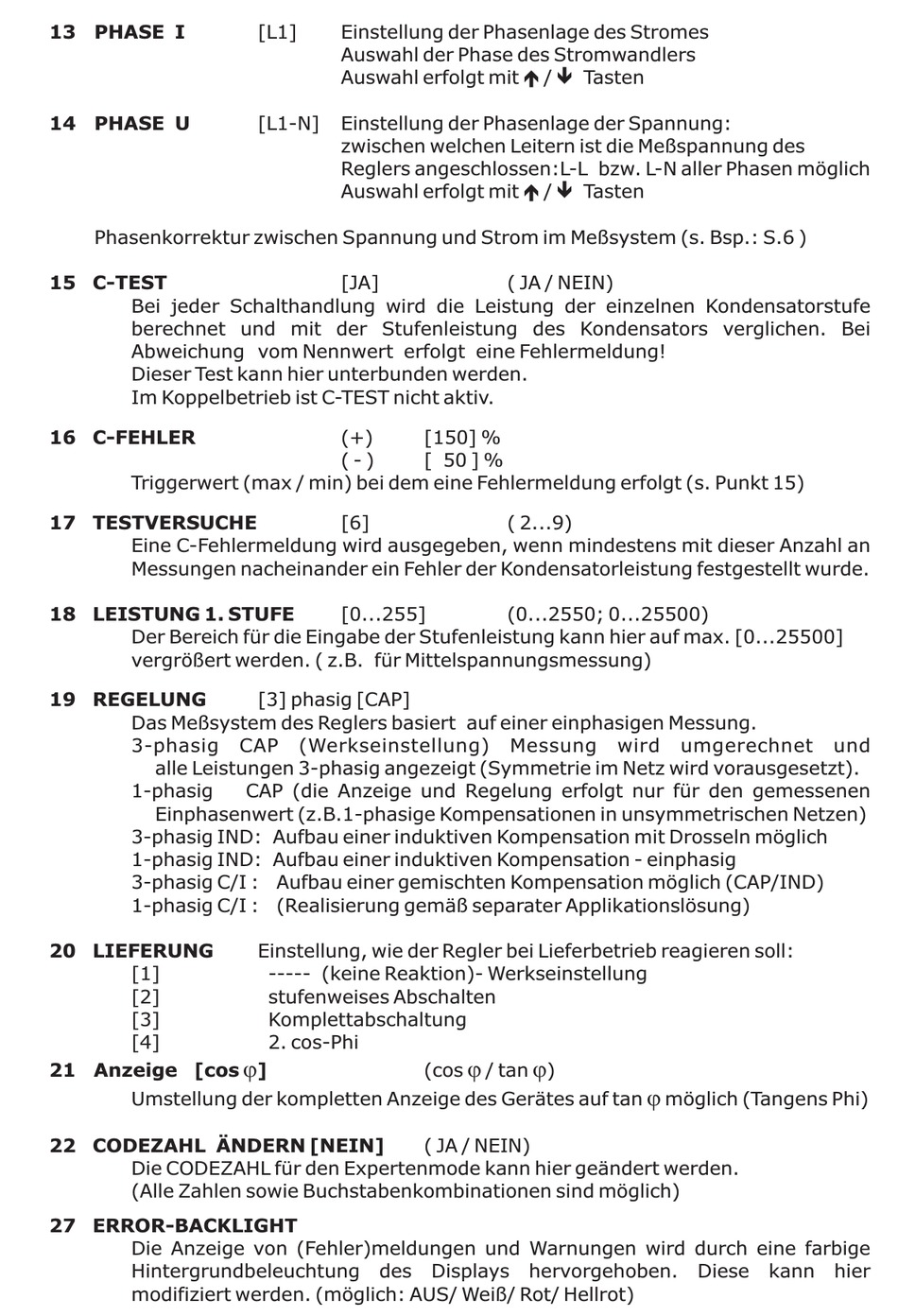

13 PHASE I
14 PHASE U
Phasenkorrektur zwischen Spannung und Strom im Meßsystem (s. Bsp.: S.6 )
15 C-TEST
Bei jeder Schalthandlung wird die Leistung der einzelnen Kondensatorstufe
berechnet und mit der Stufenleistung des Kondensators verglichen. Bei
Abweichung vom Nennwert erfolgt eine Fehlermeldung!
Dieser Test kann hier unterbunden werden.
Im Koppelbetrieb ist C-TEST nicht aktiv.
16 C-FEHLER
Triggerwert (max / min) bei dem eine Fehlermeldung erfolgt (s. Punkt 15)
17 TESTVERSUCHE
Eine C-Fehlermeldung wird ausgegeben, wenn mindestens mit dieser Anzahl an
Messungen nacheinander ein Fehler der Kondensatorleistung festgestellt wurde.
18 LEISTUNG 1. STUFE
Der Bereich für die Eingabe der Stufenleistung kann hier auf max. [0...25500]
vergrößert werden. ( z.B. für Mittelspannungsmessung)
19 REGELUNG
Das Meßsystem des Reglers basiert auf einer einphasigen Messung.
3-phasig
alle Leistungen 3-phasig angezeigt (Symmetrie im Netz wird vorausgesetzt).
1-phasig
Einphasenwert (z.B.1-phasige Kompensationen in unsymmetrischen Netzen)
3-phasig IND: Aufbau einer induktiven Kompensation mit Drosseln möglich
1-phasig IND: Aufbau einer induktiven Kompensation - einphasig
3-phasig C/I : Aufbau einer gemischten Kompensation möglich (CAP/IND)
1-phasig C/I : (Realisierung gemäß separater Applikationslösung)
20 LIEFERUNG
[1]
[2]
[3]
[4]
21 Anzeige [cos
Umstellung der kompletten Anzeige des Gerätes auf tan
22 CODEZAHL ÄNDERN [NEIN]
Die CODEZAHL für den Expertenmode kann hier geändert werden.
(Alle Zahlen sowie Buchstabenkombinationen sind möglich)
27 ERROR-BACKLIGHT
Die Anzeige von (Fehler)meldungen und Warnungen wird durch eine farbige
Hintergrundbeleuchtung des Displays hervorgehoben. Diese kann hier
modifiziert werden. (möglich: AUS/ Weiß/ Rot/ Hellrot)
[L1]
Einstellung der Phasenlage des Stromes
Auswahl der Phase des Stromwandlers
Auswahl erfolgt mit é / ê Tasten
[L1-N]
Einstellung der Phasenlage der Spannung:
zwischen welchen Leitern ist die Meßspannung des
Reglers angeschlossen:L-L bzw. L-N aller Phasen möglich
Auswahl erfolgt mit é / ê Tasten
[JA]
(+)
( - )
[6]
[0...255]
[3] phasig [CAP]
CAP
(Werkseinstellung)
CAP (die Anzeige und Regelung erfolgt nur für den gemessenen
Einstellung, wie der Regler bei Lieferbetrieb reagieren soll:
----- (keine Reaktion)- Werkseinstellung
stufenweises Abschalten
Komplettabschaltung
2. cos-Phi
j
]
( JA / NEIN)
[150] %
[ 50 ] %
( 2...9)
(0...2550; 0...25500)
Messung
j
j
(cos
/ tan
)
( JA / NEIN)
wird
umgerechnet
j
möglich (Tangens Phi)
und
