Applikation:
Rückwirkungsfreie Kopplung von 2 Kompensationsanlagen
Die Kopplung zweier Kompensationsanlagen über das Interface der Blindleistungsregler
Prophi 7-RS bietet folgende Vorteile:
- kein Summenstromwandler sowie keine Stromwandlerumschaltung notwendig
- einfache Installation, echtes symmetrisches Regeln beider Kompensationssysteme

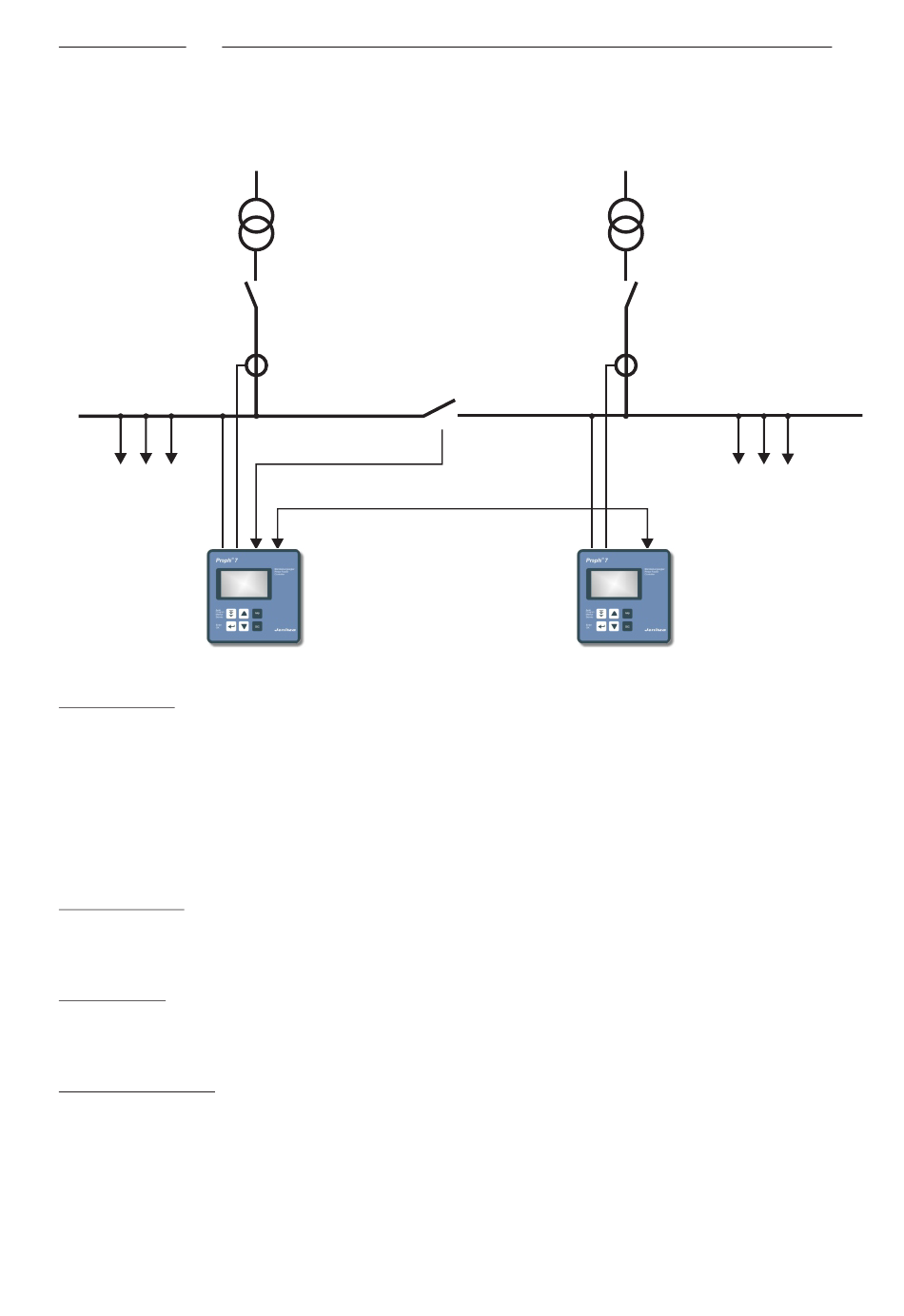

Einspeisung 1
Trafo 1
Stromwandler 1
X / 5A
Verbraucher (1)
Prophi7-RS
(Master)
Kompensation 1
Kompensation 1
Anwendung:
Zwei separate Anlagen arbeiten an 2 Trafoeinspeisungen; es existiert eine Kupplung mit
Koppelschalter zwischen beiden Systemen:
1) Kupplung ist geöffnet: beide Anlagen arbeiten autonom und völlig unabhängig voneinander
2) Kupplung ist geschlossen: Durch
(symmetrisch)
oder
Beeinflussungen der Kompensationsanlagen bei Betrieb an einer gemeinsamen Sammelschiene
(Pendeln) werden ausgeschlossen.
Beschreibung:
Bei der Reglerkopplung wird der jeweilige Strom von beiden Reglern erfasst. Die Messwerte der
Differenzblindleistung werden über die Schnittstelle an den "Master" übermittelt; der die Schaltungen
beider Regler steuert und synchronisiert. Somit ist keine zusätzliche Installation notwendig.
Installation:
Die Kopplung der 2 Blindleistungsregler erfolgt über die Schnittstelle (RJ45-Buchse) mittels Standard
LAN-Kabel. Das Signal "Koppelschalter geschlossen" ist auf den potentialfreien externen Eingang
eines Reglers (Master) zu führen.
Programmierung:
1. "Master"-Regler: Menü INTERFACE /
3 EXTERNER EINGANG:
11 BAUDRATE COM1:
2. Regler der 2. Anlage: Menü INTERFACE/
10 PROTOKOLL COM1:
11 BAUDRATE COM1:
12 ADRESSE
COM1:
HINWEIS: Im Koppelbetrieb sind C-TEST und C-Fehlererkennung nicht aktiv!
Kupplung
ext. Eingang (110...230V~)
LAN-Kabel (CAT5/CAT6)
Interface
(RJ45)
die
Reglerkopplung
SERIELL
(als
Erweiterung)
KOPPELBETRIEB PAR. (Anlagen schalten symmetrisch zu) oder
KOPPELBETRIEB SER. (Anlagen schalten nacheinander zu)
frei wählbar (jedoch alle Geräte gleich)
MODBUS RTU
wie Master-Regler
1
Einspeisung 2
Prophi7-RS
(Slave)
Kompensation 2
Kompensation 2
werden
betrieben.
Trafo 2
Stromwandler 2
X / 5A
Verbraucher (2)
Interface
(RJ45)
beide
Anlagen
PARALLEL
Unerwünschte
gegenseitige
