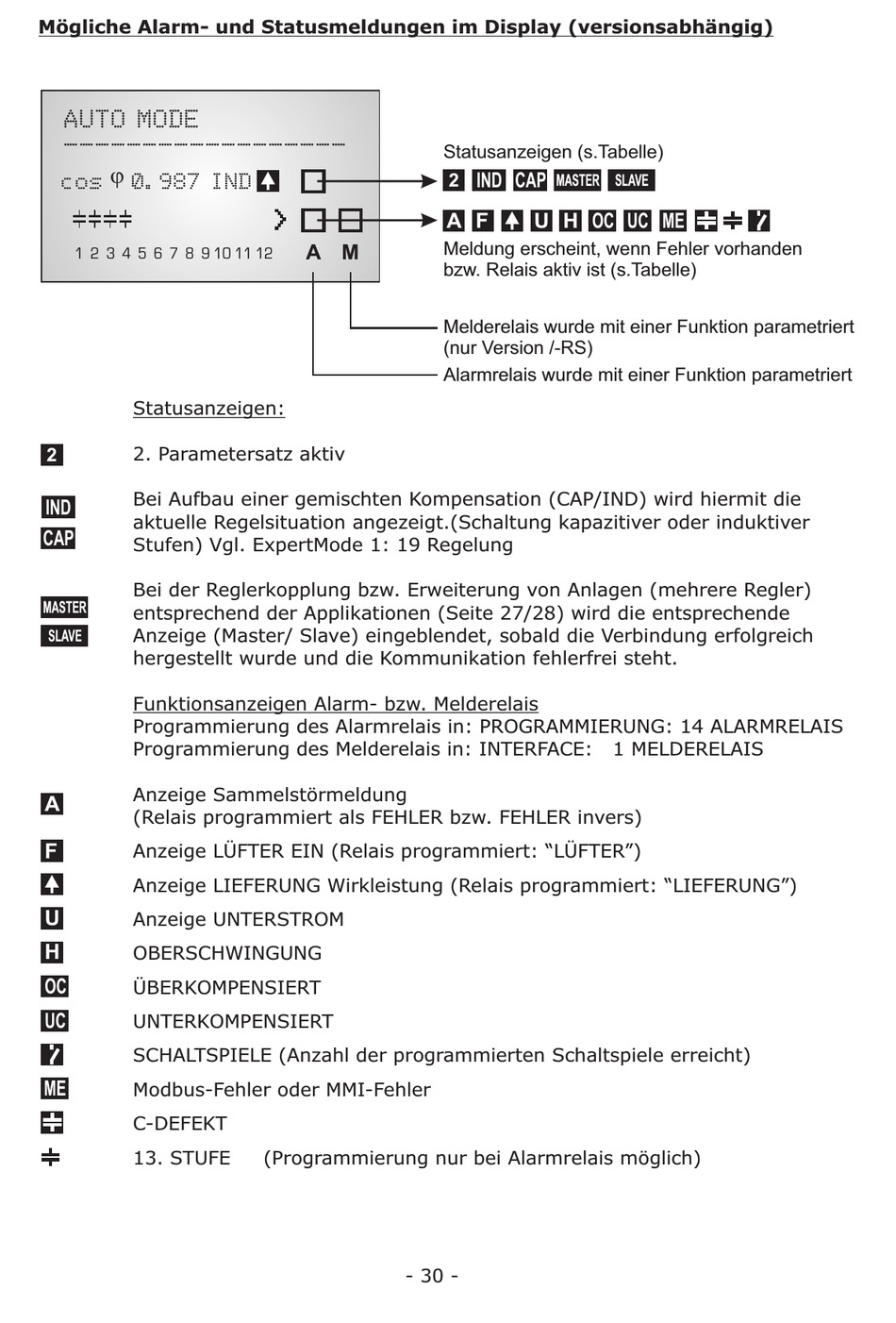

Mögliche Alarm- und Statusmeldungen im Display (versionsabhängig)
AUTO MODE
------------------
j
cos
0.987 IND
1 2 3 4 5 6 7 8 9 10 11 12
Statusanzeigen:
2. Parametersatz aktiv
2
Bei Aufbau einer gemischten Kompensation (CAP/IND) wird hiermit die
IND
aktuelle Regelsituation angezeigt.(Schaltung kapazitiver oder induktiver
CAP
Stufen) Vgl. ExpertMode 1: 19 Regelung
Bei der Reglerkopplung bzw. Erweiterung von Anlagen (mehrere Regler)
MASTER
entsprechend der Applikationen (Seite 27/28) wird die entsprechende
Anzeige (Master/ Slave) eingeblendet, sobald die Verbindung erfolgreich
SLAVE
hergestellt wurde und die Kommunikation fehlerfrei steht.
Funktionsanzeigen Alarm- bzw. Melderelais
Programmierung des Alarmrelais in: PROGRAMMIERUNG: 14 ALARMRELAIS
Programmierung des Melderelais in: INTERFACE:
Anzeige Sammelstörmeldung
A
(Relais programmiert als FEHLER bzw. FEHLER invers)
F
Anzeige LÜFTER EIN (Relais programmiert: "LÜFTER")
Anzeige LIEFERUNG Wirkleistung (Relais programmiert: "LIEFERUNG")
U
Anzeige UNTERSTROM
H
OBERSCHWINGUNG
OC
ÜBERKOMPENSIERT
UC
UNTERKOMPENSIERT
SCHALTSPIELE (Anzahl der programmierten Schaltspiele erreicht)
ME
Modbus-Fehler oder MMI-Fehler
C-DEFEKT
13. STUFE
A
M
(Programmierung nur bei Alarmrelais möglich)
- 30 -
Statusanzeigen (s.Tabelle)
IND
CAP
2
MASTER
A
F
U
H
OC
Meldung erscheint, wenn Fehler vorhanden
bzw. Relais aktiv ist (s.Tabelle)
Melderelais wurde mit einer Funktion parametriert
(nur Version /-RS)
Alarmrelais wurde mit einer Funktion parametriert
SLAVE
UC
ME
1 MELDERELAIS
