5.7

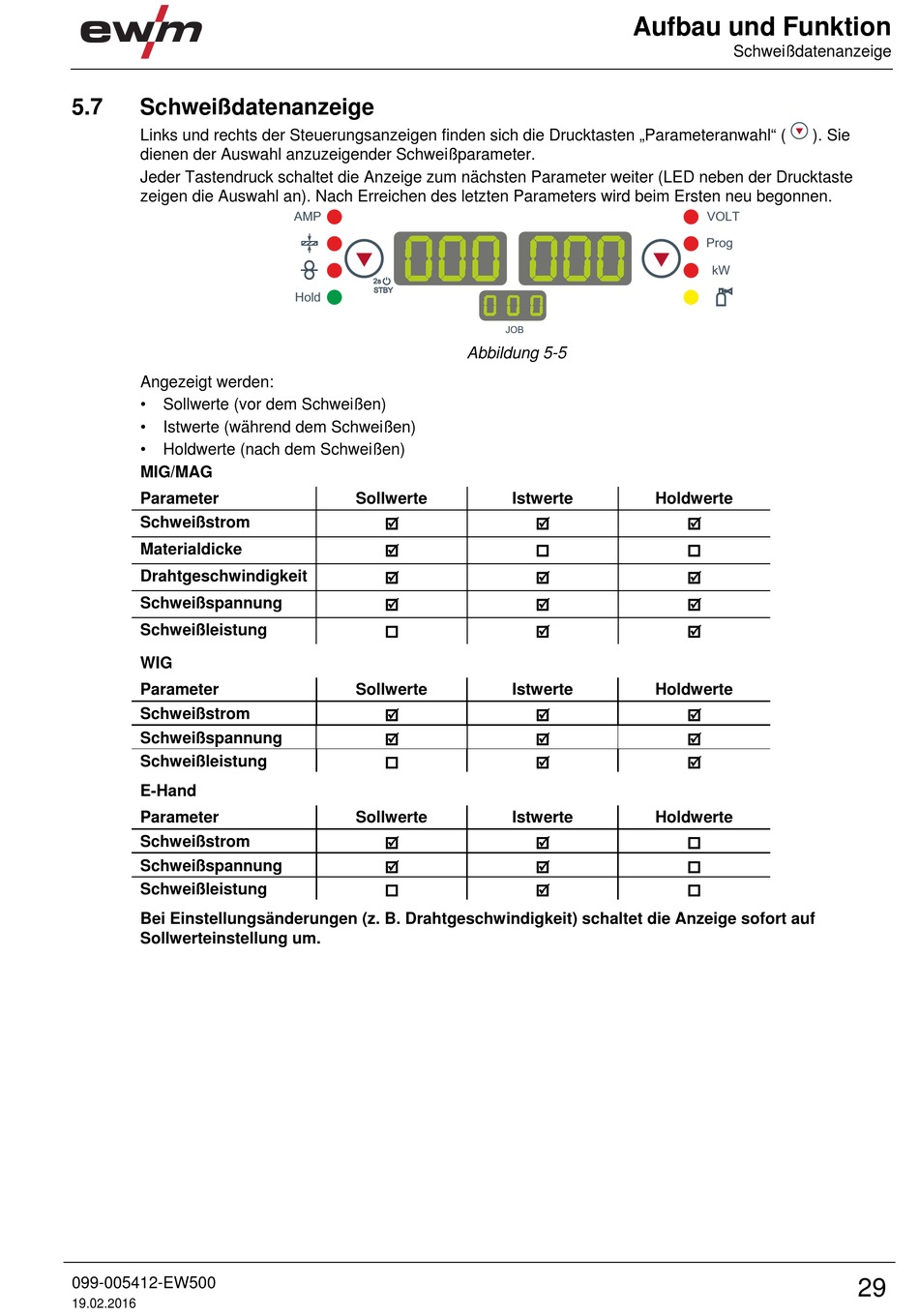

Schweißdatenanzeige
Links und rechts der Steuerungsanzeigen finden sich die Drucktasten „Parameteranwahl" (
dienen der Auswahl anzuzeigender Schweißparameter.
Jeder Tastendruck schaltet die Anzeige zum nächsten Parameter weiter (LED neben der Drucktaste
zeigen die Auswahl an). Nach Erreichen des letzten Parameters wird beim Ersten neu begonnen.
Angezeigt werden:
•
Sollwerte (vor dem Schweißen)
•
Istwerte (während dem Schweißen)
•
Holdwerte (nach dem Schweißen)
MIG/MAG
Parameter
Schweißstrom
Materialdicke
Drahtgeschwindigkeit
Schweißspannung
Schweißleistung
WIG
Parameter
Schweißstrom
Schweißspannung
Schweißleistung
E-Hand
Parameter
Schweißstrom
Schweißspannung
Schweißleistung
Bei Einstellungsänderungen (z. B. Drahtgeschwindigkeit) schaltet die Anzeige sofort auf
Sollwerteinstellung um.
099-005412-EW500
19.02.2016
AMP
2s
STBY
Hold
Abbildung 5-5
Sollwerte
Sollwerte
Sollwerte
Aufbau und Funktion
JOB
Istwerte
Holdwerte
Istwerte
Holdwerte
Istwerte
Holdwerte
Schweißdatenanzeige
). Sie
VOLT
Prog
kW
29
