5.9
WIG-Schweißen
5.9.1
Anschluss Schweißbrenner
Pos. Symbol
1
2
3
4
5
6
7
•
Zentralstecker des Schweißbrenners in den Eurozentralanschluss einführen und mit Überwurfmutter
sichern.
•
Schweißstromstecker des Kombibrenners in die Anschlussbuchse, Schweißstrom (-) stecken und
durch Rechtsdrehen verriegeln (ausschließlich bei Variante mit separatem Schweißstromanschluss).
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
099-005412-EW500
19.02.2016
Beschreibung
0
Schweißbrenner
Schweißbrennerschlauchpaket
Schweißbrenneranschluss (Euro- oder Dinsezentralanschluss)
Schweißstrom, Schutzgas und Brennertaster integriert
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Anschlussbuchse, Schweißstrom „-"
•
WIG-Schweißen:
Stromquelle
Zusätzliche Systemdokumente beachten!
Aufbau und Funktion

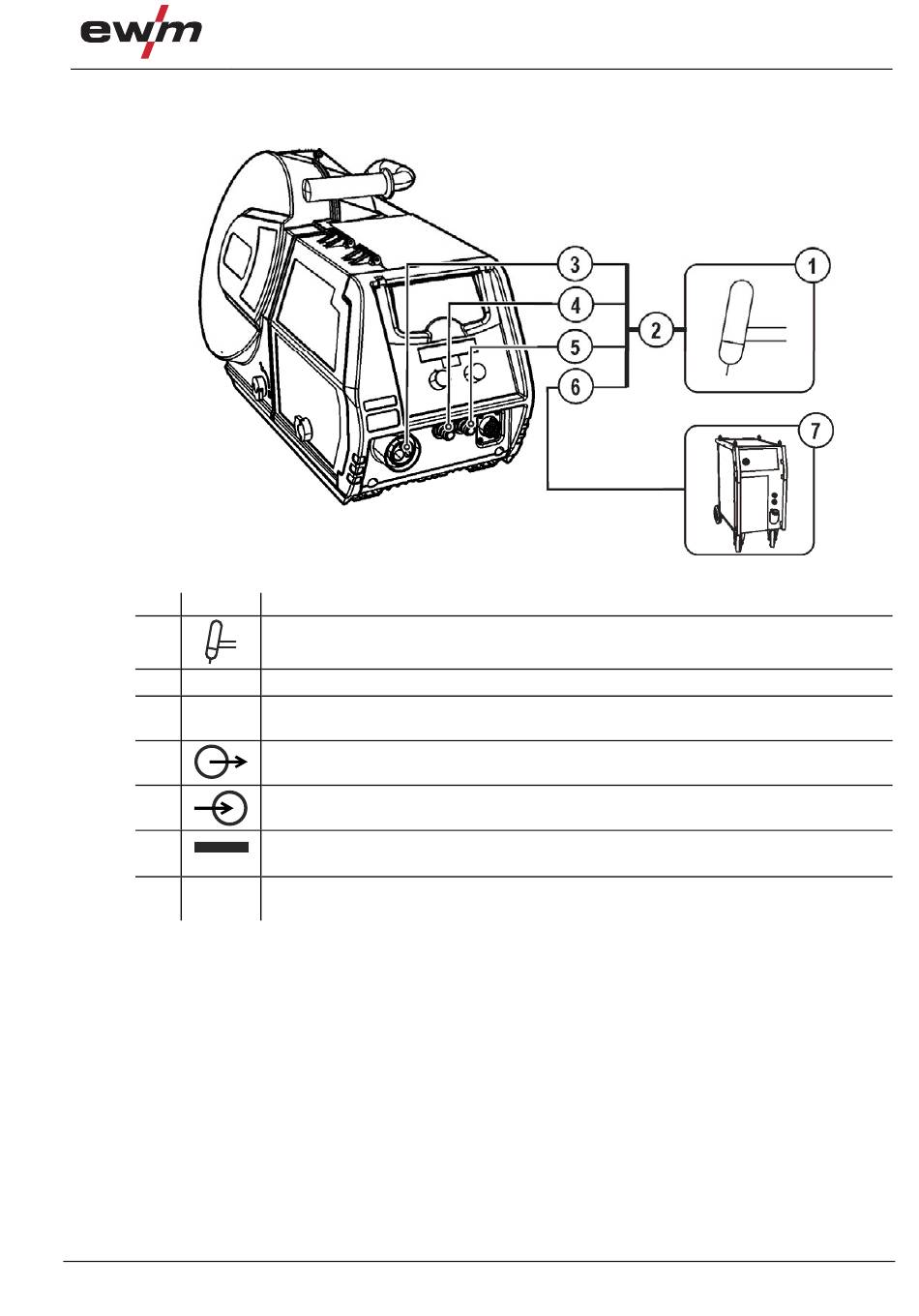

Abbildung 5-33
Schweißstromanschluss für Schweißbrenner
WIG-Schweißen
59
