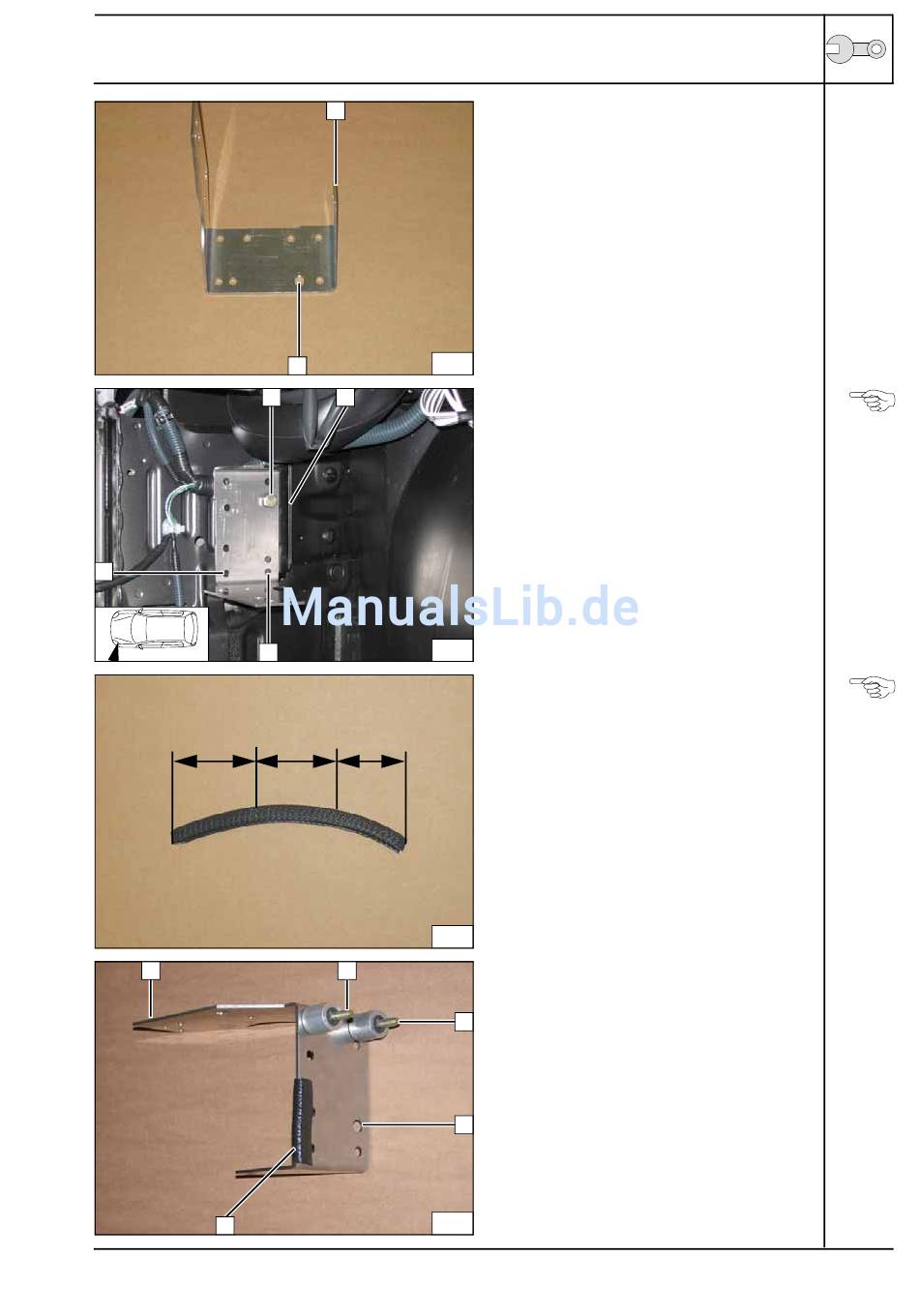

Einbauort vorbereiten
1 Halter
2 Bohrung auf Ø 8.5mm aufbohren
Bei der Montage des Halters diesen an fahr-
zeugeigener Kante 2 parallel ausrichten.
1 Schraube M8x40
3 Lochbild übertragen, Bohrung Ø 7mm boh-
ren
Kantenschutz gemäß Abbildung ablängen
Halter vorbereiten und montieren
1 Halter
2
2 Schraube M6x35 [2x], Distanzstück 20mm
[2x], Bolzensicherung [2x]
3 Bohrung auf Ø 8,5mm aufbohren
4 Kantenschutz 60mm
3
Toyota Auris
Halter boh-
ren
Lochbild
übertragen
Kanten-
schutz ab-
längen
Halter vor-
bereiten
