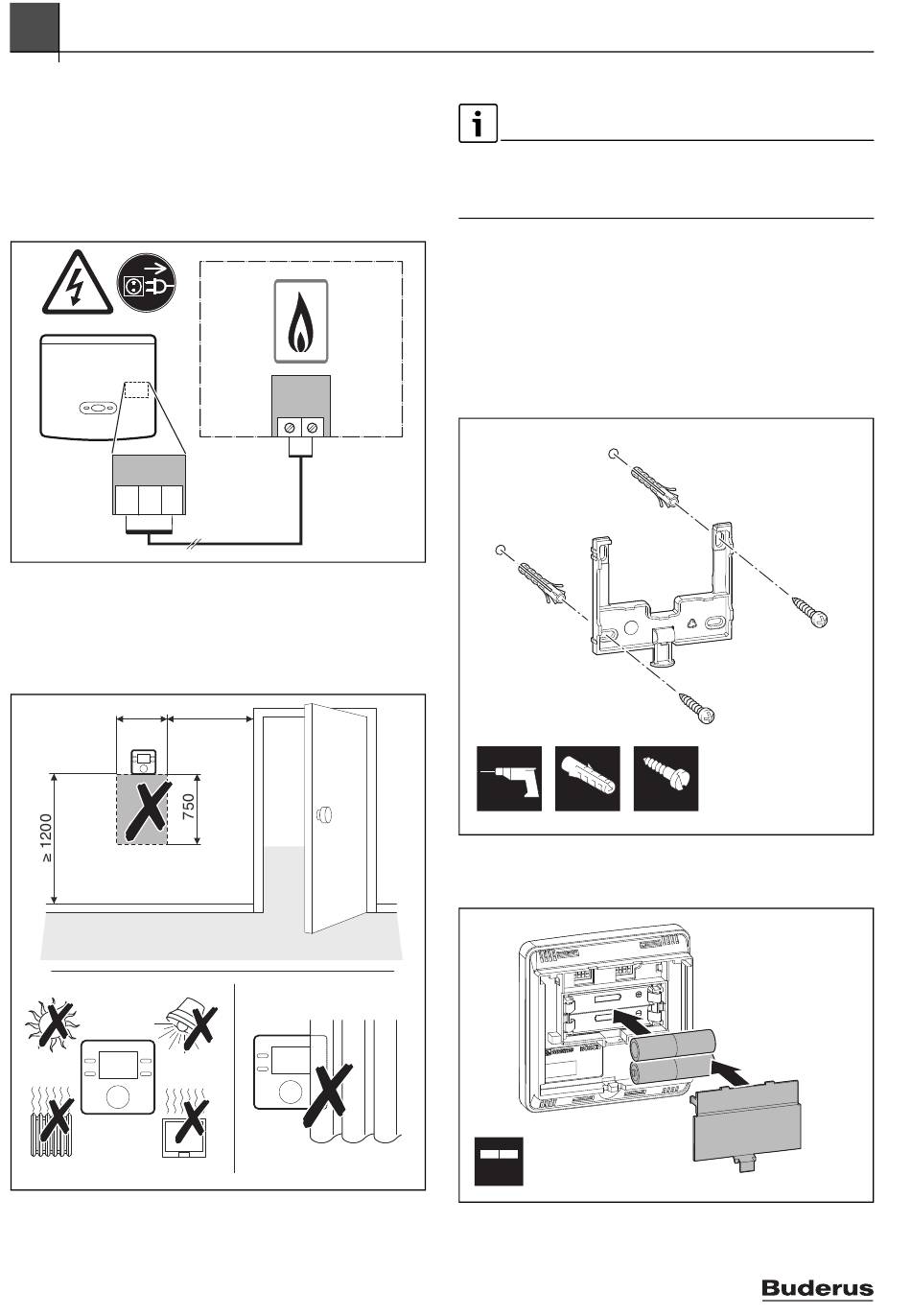

3 Installation und Inbetriebnahme
▶ Bei induktiven äußeren Einflüssen (z. B. von Photovoltaik-
Anlagen) Kabel geschirmt ausführen (z. B. LiYCY) und
Schirmung einseitig erden. Schirmung nicht an Anschluss-
klemme für Schutzleiter im Modul anschließen, sondern an
Hauserdung, z. B. freie Schutzleiterklemme oder Wasser-
rohre.
▶ BUS-Verbindung zum Wärmeerzeuger herstellen.
B B
1 2
Bild 11 Anschluss des Funkmoduls an einem Wärmeerzeu-
ger
3.1.2 Bedieneinheit installieren
Installationsort
600
Bild 12 Installationsort im Referenzraum
8
BUS
1 2
0010010534-001
≥ 1000
6 720 809 984-03.1O
Wandinstallation
Diese Bedieneinheit ist ausschließlich zur Wandinstallation vor-
gesehen.
Nicht im Wärmeerzeuger oder in Feuchträumen installieren.
Vor der Installation sicherstellen, dass am Installationsort die
Funksignalstärke ausreicht. Die Hälfte der Signalbalken sollte
sichtbar sein. Wenn das nicht der Fall ist, dann die Bedienein-
heit und das Funkmodul entweder näher zueinander platzieren
oder mit weniger Hindernisse im Funkweg. Die Signalstärke
lässt sich erst nach Inbetriebnahme aller Teilnehmer testen.
▶ Sockel der Bedieneinheit an der Wand montieren.
6 mm 6 mm
Bild 13 Sockel installieren
▶ Batterien einsetzen.
AAA
Bild 14 Batterien einsetzen
RC200 RF – 6721821300 (2020/04)
