Störungen mit Display-Anzeige Störungen ohne Display-Anzeige Hinweise für den Bediener Warum ist eine regelmäßige Wartung wichtig? Wichtige Hinweise zur Solarflüssigkeit Solaranlage kontrollieren Betriebsdruck kontrollieren, ggf. neu einstellen lassen Kollektoren reinigen Protokoll für den Bediener Logamatic SC40 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Wenn die Speichermaximaltemperatur über 60 °C eingestellt ist, besteht Verbrühungsgefahr an den Zapfstellen. V Den Fachmann nach der eingestellten maximalen Warmwassertemperatur fragen. V Nur gemischtes Warmwasser aufdrehen. Entsorgung V Verpackung umweltgerecht entsorgen. V Bei Austausch einer Komponente: Altteil umweltgerecht entsorgen. Logamatic SC40 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Hinweise im Text werden mit nebenstehendem Symbol gekennzeichnet. Sie werden durch horizontale Linien ober- und unterhalb des Textes begrenzt. Hinweise enthalten wichtige Informationen in solchen Fällen, in denen keine Gefahren für Mensch oder Gerät drohen. Logamatic SC40 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Anforderungen. Die Konformität wurde nachgewiesen. Die Konfor- mitätserklärung steht Ihnen im Internet unter www.heiztechnik.buderus.de zur Verfügung oder kann alternativ bei der zuständigen Niederlassung angefor- dert werden. Produktbeschreibung Anlagenschema Solaranlage 7747006071.01-1.SD Bild 1 Anlagenschema Kollektorfeld Solarstation Solarspeicher Regler SC40 Logamatic SC40 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Seite 6

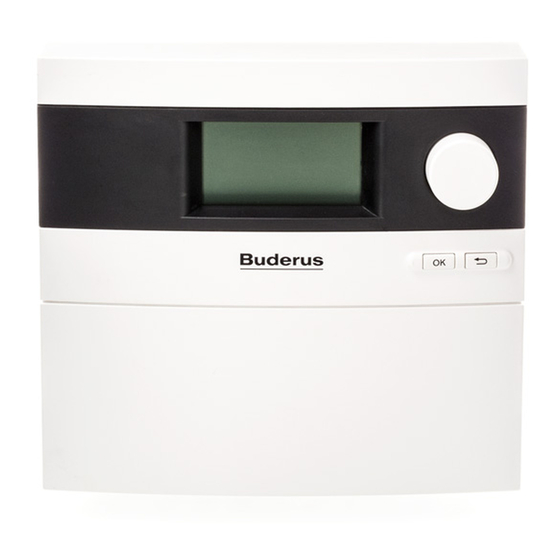

5 Minuten nach der letzten Tasten-/Knopfbetätigung grün/gelb hinterleuchtet (Aktivierung z. B. durch Drücken des Drehknopfes Das Display zeigt: – Pumpenstatus (als einfaches Anlagenschema) – Anlagenwerte (z. B. Temperaturen) – gewählte Funktionen – Störungsmeldungen Bild 2 Mögliche Display-Anzeige Logamatic SC40 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Das darüber befindliche Sicherheitsventil öffnet sich und die Solarflüssigkeit wird über die Abbla- seleitung abgeblasen, wenn der Anlagendruck 6 bar übersteigt. 7747004985.09-1.SD 7747004985.09-1.SD Bild 3 Solarstation Temperaturanzeige solarer Rücklauf Manometer und Sicherheitsventil Temperaturanzeige solarer Vorlauf Logamatic SC40 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Symbol Funktionen Drehknopf – Anlagenwerte auswählen OK-Taste – Untermenü aufrufen und Einstellungen ändern (Fachmann) Zurück-Taste – zurück zur Kollektortemperatur (Anzeigeebene) Ausschalten der Anlage V Regler über Trennvorrichtung (z.B. Netzstecker) vom Stromnetz trennen. Logamatic SC40 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Aktivierte Funktionen Zeigt weitere aktivierte Zusatzfunktionen. tägliche Aufheizung Mögliche Anzeigen (Anzeige blinkt, wenn Funktion aktiv): – Double Match Flow – Röhrenkollektorfunktion – Südeuropafunktion – tägl. Aufheizung – Kühlfunktion Tab. 1 Übersicht Anlagenwerte Logamatic SC40 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Seite 10
Die Kollektorminimaltemperatur wird angezeigt, wenn der Grenzwert von z.B. 20 °C unterschritten wird. Kollektormaximaltemperatur max. max. Die Kollektormaximaltemperatur wird angezeigt, wenn der eingestellte Grenzwert von z.B. 120 °C überschritten wird. Tab. 2 Statusanzeigen Logamatic SC40 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Die Tägliche Aufheizung Zieltemperatur wurde nicht Fachmann verständigen. wurde nicht durchgeführt. erreicht. „vertauschte Kollektoranschlüsse“ Kollektortemperatur fällt Vertauschte Kollektoranschlüsse. Fachmann verständigen. innerhalb 15 Sekunden nach Einschalten 10 K ab. Tab. 3 Mögliche Störungen mit Display-Anzeige Logamatic SC40 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Blockierung fest. Temperaturfühler zeigt falschen Wert an. Pumpe wird zu früh/zu spät Temperaturfühler nicht korrekt Fachmann verständigen. aktiviert/deaktiviert. montiert. Falscher Temperaturfühler mon- tiert. Tab. 4 Mögliche Störungen ohne Display-Anzeige Logamatic SC40 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Seite 13
Warmwassermischer zu hoch ein- gestellt. Zu kaltes Trinkwasser (oder zu geringe warme Trinkwassermenge). Warmwassertemperaturregler am Fachmann verständigen. Heizgerät, am Heizungsregler oder am Warmwassermischer ist zu niedrig eingestellt. Tab. 4 Mögliche Störungen ohne Display-Anzeige Logamatic SC40 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
– die Wärmemenge (wenn ein Wärmemengenzähler installiert ist) und/oder Betriebsstunden kontrollieren. Tragen Sie die Werte in das Protokoll auf Seite 16 ein (auch als Kopiervorlage). Das ausgefüllte Protokoll kann dem Fachmann helfen, die Solaranlage zu kontrollieren und zu warten. Logamatic SC40 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Gefahr: Lebensgefahr durch Sturz vom Dach! V Inspektions-, Wartungs- oder Reinigungsarbeiten auf dem Dach nur von einem Fachbetrieb ausführen lassen. Aufgrund des Selbstreinigungseffekts bei Regen müssen die Kollektoren in der Regel nicht gereinigt werden. Logamatic SC40 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
