Buderus RC120 RF Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für RC120 RF:
- Schnellstartanleitung (60 Seiten) ,
- Installationsanleitung für die fachkraft (16 Seiten)
Verwandte Anleitungen für Buderus RC120 RF
Inhaltszusammenfassung für Buderus RC120 RF

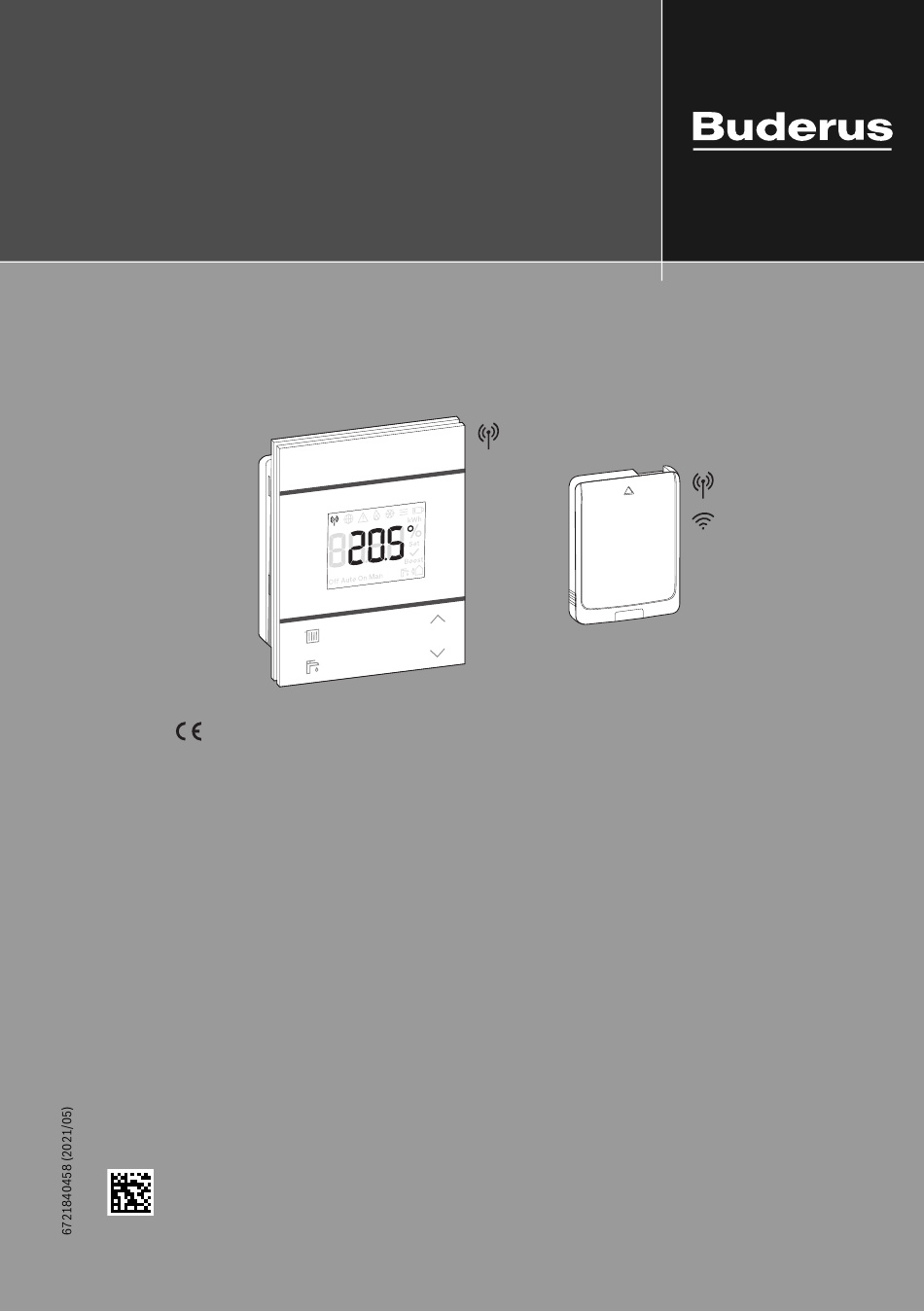

- Seite 1 Bedienungsanleitung Bedieneinheit/Funkmodul RC120 RF/MX300 Vor Bedienung sorgfältig lesen.
-
Seite 2: Inhaltsverzeichnis
Dokument verwendet sein: 3.1 Logamatic RC120 RF......4 3.1.1 Produktbeschreibung ......4 GEFAHR 3.1.2 Übersicht der Bedienelemente und Symbole . -
Seite 3: Allgemeine Sicherheitshinweise
Vereinfachte EU-Konformitätserklärung schlossen. betreffend Funkanlagen Hiermit erklärt Bosch Thermotechnik GmbH, dass das in dieser Anleitung beschriebene Produkt RC120 RF/MX300 mit Funk- technologie der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist im Inter- net verfügbar: www.buderus.de. RC120 RF/MX300 – 6721840458 (2021/05) -
Seite 4: Angaben Zum Produkt
Regelung von Heizungsanlagen. Die vollständigen Nutzung aller Möglichkeiten der Logamatic RC120 RF ist nur über das Bedienfeld Logamatic BC400 oder mit der App MyBuderus möglich. Die App ist für die Betriebs- systeme Android und iOS verfügbar ( Bild 4 auf Seite 5). -
Seite 5: Installation Mit Tischständer
Tab. 2 Symbolerklärung 3.1.3 Installation mit Tischständer Download App: MyBuderus Der Tischständer kann in zwei verschiedenen Positionen ge- nutzt werden. ▶ RC120 RF in der gewünschten Position in den Tischständer ANDROID APP ON einhängen. play 0010036962-001 Bild 3 0010036952-001 ▶... -
Seite 6: Led-Anzeigen Am Mx300 Und Resultierende Handlungen
3 Sekunden drücken, bis die LED kurz rot aufleuchtet. Die LED blinkt 5 mal rot und leuch- Raum-Solltemperatur einstellen tet anschließen gelb. Die Raum-Solltemperatur kann an der Bedieneinheit RC120 RF ▶ Verbindung herstellen ( „Gelb eingestellt werden. leuchtend“). Bei fehlender Verbindung zu Funkteil- nehmern: Um eine längere Lebensdauer der Batterien zu gewährleisten,... -
Seite 7: Betriebsart Auswählen
Betriebsart auswählen Betriebsart auswählen Mit Taste Betriebsart [1] am RC120 RF können verschiedene Betriebsarten eingestellt werden: Betriebsart Funktion Bemerkung Die Heizung ist ausgeschaltet; Frostschutz ist aktiv – Auto Die Heizung wird nach dem Zeitprogramm geregelt. Für die Betriebsart Auto ist ein Zeitprogramm erforderlich. -
Seite 8: Warmwasserbereitung
Die Warmwasserbereitung ist für die eingestellte Dauer ak- tiv. Batterien austauschen Die Logamatic RC120 RF wird durch Batterien mit Strom ver- sorgt. Dadurch ist keine Anschlussleitung erforderlich. Warn- meldungen im Display weisen auf nachlassende Batterien hin. 0010034947-001 Bild 6 ▶... -
Seite 9: Wlan-Verbindung Zurücksetzen
▶ Taste am MX300 einmal für ca. 3 Sekunden drücken, bis Wenn diese Voraussetzungen gegeben sind, zeigt das Symbol die LED kurz rot aufleuchtet. im Display der RC120 RF den möglichen Kühlbetrieb an. Die LED blinkt 5 mal rot. Die bestehende WLAN-Verbin- dung wird zurückgesetzt. -
Seite 10: Störungsanzeigen
Störungsanzeigen Störungsanzeigen Bei Störungen im System wird eine Störungsanzeige im Display der RC120 RF und am Bedienfeld des Wärmeerzeugers ausge- geben. Weitere Störungsanzeigen sind abhängig vom Wärmeerzeuger im System. ▶ Bedeutung der Störungsanzeigen der Installationsanlei- tung des Wärmeerzeugers entnehmen. Störung... -
Seite 11: Umweltschutz Und Entsorgung
Thermotechnik, Göllnergas- Verpackung se 15-17, 1030 Wien, Österreich, [LU] Bei der Verpackung sind wir an den länderspezifischen Verwer- Ferroknepper Buderus S.A., Z.I. Um Monkeler, 20, Op den tungssystemen beteiligt, die ein optimales Recycling gewähr- Drieschen, B.P.201 L-4003 Esch-sur-Alzette, Luxemburg leisten. - Seite 12 Geschäftsbereich Thermotechnik Göllnergasse 15-17 A-1030 Wien Allgemeine Anfragen: +43 1 797 22 - 8226 Technische Hotline: +43 810 810 444 www.buderus.at office@buderus.at Schweiz Buderus Heiztechnik AG Netzibodenstr. 36, CH- 4133 Pratteln www.buderus.ch info@buderus.ch Luxemburg Ferroknepper Buderus S.A. Z.I. Um Monkeler 20, Op den Drieschen B.P.
