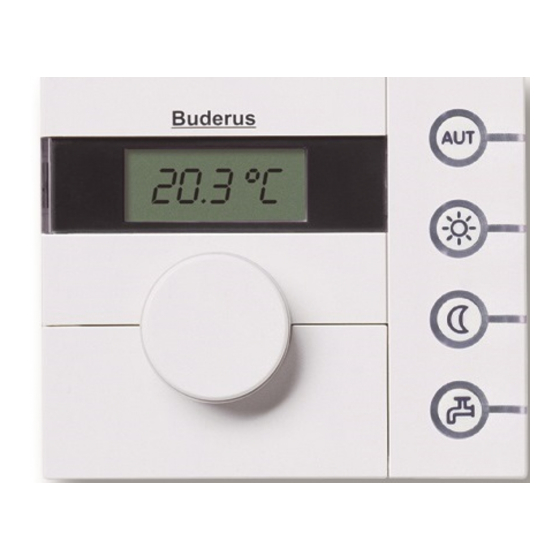

Buderus RC20 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Buderus Anleitungen
  4. Thermostate
  5. RC20
  6. Bedienungsanleitung

Buderus RC20 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für RC20:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

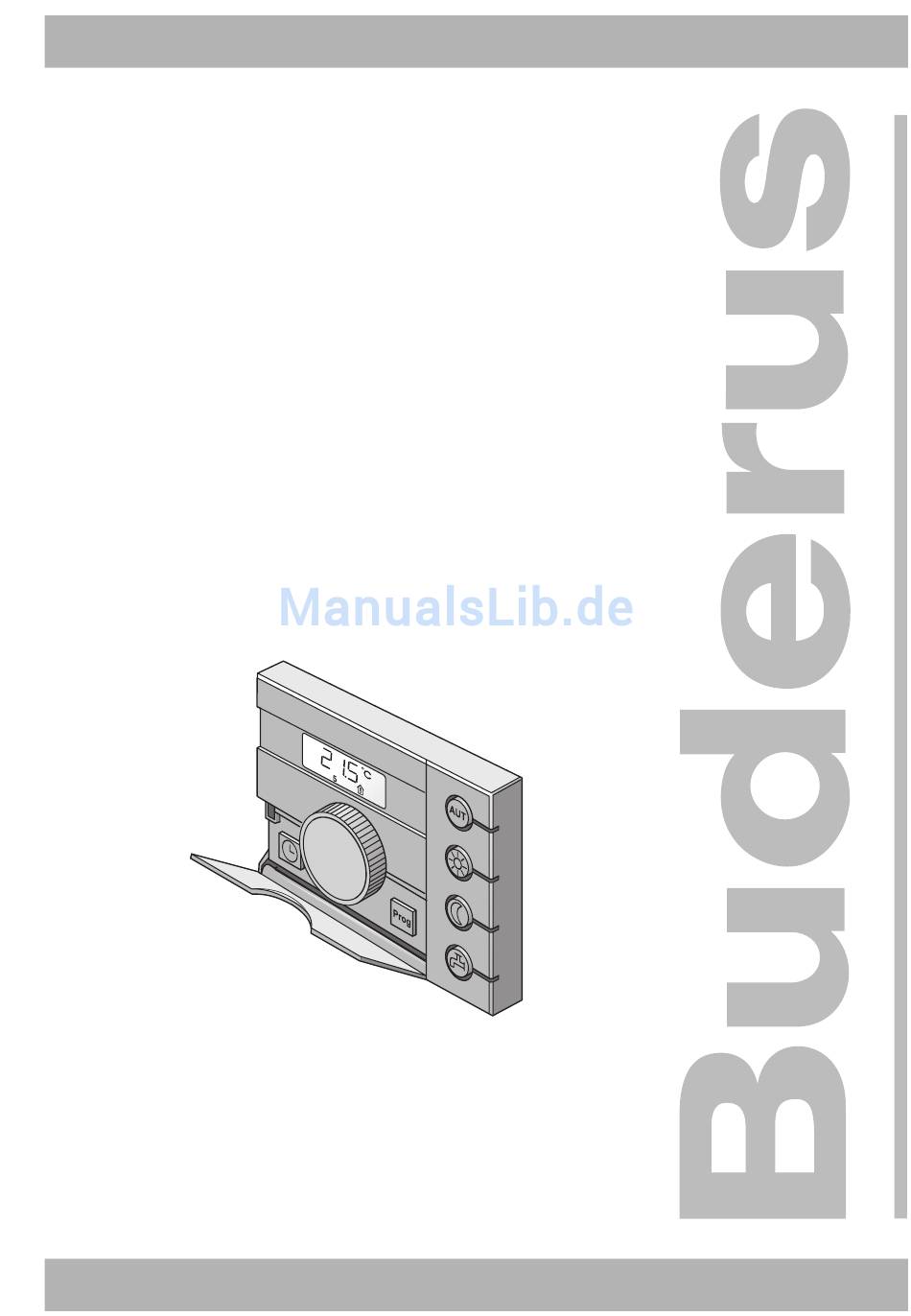

6301 7857 – 11/2002 DE
Bedienungsanleitung
Raumcontroller RC20
Bitte vor Bedienung sorgfältig lesen
Für den Bediener

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Buderus RC20

Inhaltszusammenfassung für Buderus RC20

  • Seite 1 6301 7857 – 11/2002 DE Für den Bediener Bedienungsanleitung Raumcontroller RC20 Bitte vor Bedienung sorgfältig lesen...
  • Seite 2 Daten geringfügig abweichen. Aktualisierung der Dokumentation Haben Sie Vorschläge zur Verbesserung oder haben Sie Unregel- mäßigkeiten festgestellt, nehmen Sie bitte Kontakt mit uns auf. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Raumcontroller RC20 • Ausgabe 11/2002...

  • Seite 3: Inhaltsverzeichnis

    ....12 Der sichere Umgang mit dem RC20 ....13 Bestimmungsgemäße Verwendung...

  • Seite 4: Einführung

    Einführung Einführung Mit dem Kauf des RC20 haben Sie sich für einen Raumcontroller entschieden, der Ihnen einen optimalen Wärme-Komfort bei mini- malem Energieverbrauch ermöglicht und mit dem Sie Ihre Heizungsanlage einfach bedienen können. Der Raumcontroller ermöglicht es Ihnen, Ihre Heizungsanlage so zu betreiben, dass Sie ökonomische und ökologische Aspekte mit-...
  • Seite 5 Das Kapitel 3 gibt Ihnen Tipps zum energiesparenden Heizen. Das Kapitel 4 erklärt Ihnen, welche Sicherheitsaspekte im Umgang mit dem Raumcontroller RC20 zu beachten sind. Im Kapitel 5 finden Sie alle Informationen, die Sie zu einem siche- ren und schnellen Umgang mit dem Raumcontroller benötigen.

  • Seite 6: Was Sie Über Ihre Heizungsanlage Wissen Sollten

    Brennstoff (heute meist Gas oder Öl) und er- wärmt das im Heizkessel befindliche Wasser. Dieses warme Wasser wird nun mit Hilfe von Pumpen durch die Rohrleitungen des Hauses zum Heizkörper transportiert. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Raumcontroller RC20 • Ausgabe 11/2002...
  • Seite 7 Heizkörper werden mit derselben Vorlauftemperatur versorgt. Die an den Raum abgegebene Wärme hängt somit nur vom Heizungs- wasserdurchsatz ab, der sich über die Heizkörperthermostatventi- le beeinflussen lässt. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Raumcontroller RC20 • Ausgabe 11/2002...
  • Seite 8 – den geschlossenen oder geöffneten Fenstern Abb. 2 Einflüsse auf das Raumklima Diese Einflüsse müssen berücksichtigt werden, um eine behagli- che Raumtemperatur zu erhalten. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Raumcontroller RC20 • Ausgabe 11/2002...
  • Seite 9 Referenzraum und die Heizleistung wird stark reduziert, so dass z. B. die Räume auf der Nordseite zu kalt werden. Die Thermostatventile der Heizkörper im Referenzraum müssen Sie immer ganz aufdrehen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Raumcontroller RC20 • Ausgabe 11/2002...
  • Seite 10 Die Umwälzung des Heizungswassers übernimmt eine Pumpe, die in die Vorlaufleitung eingebaut wird. Wenn die Rohrleitungen gut isoliert sind, werden alle Heizkörper mit der gleichen Vorlauf- temperatur versorgt. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Raumcontroller RC20 • Ausgabe 11/2002...
  • Seite 11 Was Sie über Ihre Heizungsanlage wissen sollten Was regelt der Raumcontroller RC20? Der Raumcontroller RC20 regelt die Raumtemperatur mit Hilfe der Vorlauftemperatur eines Heizkreises. Dabei kann der Raumcon- troller auf zwei verschiedene Arten in das Energie-Management- System (EMS) eingebunden werden: –...

  • Seite 12: Tipps Zum Energie Sparenden Heizen

    Heizen mit dem Raumcontroller: Heizen Sie nur dann, wenn Sie die Wärme benötigen. Nutzen Sie die im RC20 voreingestellten Heizprogramme. Lüften Sie in der kalten Jahreszeit richtig: Drei- bis viermal täg- lich die Fenster für ca. 5 Minuten weit öffnen. Ständiges Kippen der Fenster zum Lüften ist für den Luftaustausch nutzlos und...

  • Seite 13: Der Sichere Umgang Mit Dem Rc20

    B. um nachts automatisch die Raumtemperatur abzusenken und Heizkosten zu sparen. Zu Ihrer Sicherheit Der Raumcontroller RC20 wurde nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln konzipiert und gebaut. Dennoch können bei unsachgemäßem Umgang mit diesem Gerät Sachschäden nicht vollständig ausgeschlossen werden.

  • Seite 14: Rc20 Reinigen

    Der sichere Umgang mit dem RC20 VERBRÜHUNGSGEFAHR Die Warmwassertemperatur kann bis zu 80°C betragen. Bei Ein- stellungen über 60°C besteht Verbrühungsgefahr an den Zapf- WARNUNG! stellen. Fragen Sie Ihren Heizungsfachmann nach der eingestellten maximalen Warmwassertemperatur und/oder kontrollieren Sie diese selbst.

  • Seite 15: Erste Schritte Mit Ihrem Raumcontroller

    Erste Schritte mit Ihrem Raumcontroller Erste Schritte mit Ihrem Raumcontroller Mit dem Raumcontroller RC20 können Sie Ihre Heizungsanlage einstellen. Übersichtlich angeordnete Bedienelemente ermögli- chen Ihnen einen einfachen Umgang mit dem Raumcontroller. Bedienelemente des RC20 Abb. 4 Bedienelemente des RC20 Pos. 1: Display Pos.
  • Seite 16 Uhrzeit und des Wochentages sowie zur Auswahl des Heizpro- grammes. Zum Öffnen der Klappe ziehen Sie die Klappe an der Griffmulde auf der linken Seite zu sich hin. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Raumcontroller RC20 • Ausgabe 11/2002...
  • Seite 17 LED blinkt = Warmwasser wird über die Funktion „Warmwasser Einmalladung“ aufgeheizt. Taste „Zeit“ zum Einstellen von Uhrzeit und Wochentag. Taste „Prog“ zum Auswählen des Heizprogrammes. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Raumcontroller RC20 • Ausgabe 11/2002...

  • Seite 18: Die Funktionen

    Die Funktionen Die Funktionen In diesem Kapitel finden Sie Informationen über die Funktionen des Raumcontrollers RC20 und deren Bedienung. Die wichtigsten Funktionen sind: – Betriebsarten einstellen – Raumtemperatur einstellen – Warmwassertemperatur einstellen – Warmwasser einmal laden – Uhrzeit einstellen – Heizprogramm wählen Einfaches Bedienen Die Funktionen bedienen Sie durch Drücken einer Taste oder...

  • Seite 19: Betriebsart Wählen

    Die Funktionen Betriebsart wählen Sie können den Raumcontroller RC20 auf zwei Arten betreiben: – im Automatik-Betrieb – im manuellen Betrieb 6.2.1 Automatik-Betrieb wählen Normalerweise wird nachts weniger geheizt als tagsüber. Im Auto- matik-Betrieb schaltet der Raumcontroller automatisch zwischen dem Tagbetrieb (normaler Heizbetrieb) und dem Nachtbetrieb (ab- gesenkter Heizbetrieb) um.
  • Seite 20 ANWENDERHINWEIS Wenn der RC20 als Fernbedienung installiert ist (siehe Kapitel „Was regelt der Raumcontroller RC20?“ auf Seite 11): In den Übergangszeiten im Frühjahr und Herbst kann es sein, dass Sie es in der Wohnung als zu kühl empfinden, obwohl sich die Hei- zungsanlage aufgrund der Außentemperatur im Sommerbetrieb...

  • Seite 21: Manuellen Betrieb Wählen

    Nachtbetrieb wählen. Der manuelle Tagbetrieb kann auch dazu benutzt werden, um im Sommerbetrieb an kühlen Tagen zu heizen (nur wenn der RC20 als Fernbedienung installiert ist, siehe An- wenderhinweis auf Seite 20). Drücken Sie die Taste „Tagbetrieb“ oder „Nachtbetrieb“ um in den manuellen Betrieb zu wechseln.

  • Seite 22: Raumtemperatur Einstellen

    Als Daueranzeige wird standardmäßig die gemessene Raumtem- peratur angezeigt. Ihr Heizungsfachmann kann auch eine andere Daueranzeige einstellen (siehe Kapitel 8.4.8 „Daueranzeige ein- stellen“ auf Seite 46). Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Raumcontroller RC20 • Ausgabe 11/2002...

  • Seite 23: Raumtemperatur Für Die Nicht Aktuelle Betriebsart Einstellen

    Wenn Sie sich im Automatik-Betrieb „Nacht“ befinden und die ein- gestellte Tagtemperatur ändern möchten, müssen Sie wie oben beschrieben vorgehen, aber die Taste „Tagbetrieb“ gedrückt hal- ten. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Raumcontroller RC20 • Ausgabe 11/2002...

  • Seite 24: Warmwasser Bereiten

    Die Einstellung ist abhängig davon, wie der Raumcontroller installiert ist (siehe Kapitel „Was regelt der Raumcontroller RC20?“ auf Seite 11): – Wenn der Raumcontroller RC20 die alleinige Bedieneinheit im System ist, beginnt die Warmwasserbereitung automatisch 30 Minuten vor dem Tagbetrieb des Heizprogrammes. Im Nachtbetrieb wird kein Warmwasser bereitet.

  • Seite 25: Warmwasser Einmalladung

    Wert sinkt. Im Nachtbetrieb kann noch vorhandenes Warmwasser aus dem Warmwasserspeicher gezapft werden. Wenn die LED der Taste „Warmwasser“ am RC20 leuchtet, ist die Warmwassertemperatur unter den eingestellten Wert gesunken. Wenn Sie dann einmal Wasser mit der eingestellten Warmwassertemperatur benötigen, gehen Sie wie folgt vor: Taste „Warmwasser“...

  • Seite 26: Uhrzeit Und Wochentag Einstellen

    B. nach einem längeren Stromausfall. Wenn der Raumcontroller RC20 als Fernbedienung einem RC30 zugeordnet ist, können Uhrzeit und Wochentag nur am RC30 ein- gestellt werden. Der RC20 übernimmt die Einstellung des RC30. Klappe öffnen. Taste „Zeit“ gedrückt halten und mit dem Drehknopf die aktuelle Uhrzeit einstellen.

  • Seite 27: Was Ist Ein Heizprogramm

    Wochentag abhängig? – Ab welcher Zeit benötigen Sie abends die Heizung nicht mehr? Auch das kann vom Wochentag abhängig sein. Buderus bietet mit dem Raumcontroller RC20 acht voreingestellte Heizprogramme zur direkten Auswahl an. ANWENDERHINWEIS Es dauert unterschiedlich lange, bis die Heizungsanlage Ihre Räume aufgeheizt hat.

  • Seite 28: Heizprogramm Wählen

    Die Funktionen Heizprogramm wählen Der Raumcontroller RC20 ist mit acht unterschiedlichen Heizpro- grammen ausgestattet. Eine Übersicht der voreingestellten Zeiten der Heizprogramme finden Sie auf der nächsten Seite. Bitte prüfen Sie, welches Heizprogramm am besten zu Ihren Be- dürfnissen passt, um so Wärmekomfort und Energieeinsparung zu optimieren.

  • Seite 29: Übersicht Der Heizprogramme

    22:00 „Pr 8“ „Senioren“ Mo–So 5:30 22:00 Ständiger Heizbetrieb (24 h). Diese Anzeige erscheint im RC20, während im „Pr 9“ „Neu“ RC30 ein neues Heizprogramm eingegeben wird (nur bei RC20 als Fernbe- dienung). „Eigenprogramm Nur bei RC20 als Fernbedienung: Aktiviert ein im RC30 eingegebenes „Ei- „Pr 0“...

  • Seite 30: Störungen Beheben

    überein? Unterschiedliche Größen haben Einfluss auf die Raumtemperatur. Wenn der Raumcontroller RC20 an einer kalten Wand angebracht ist, wird sie von der kalten Temperatur der Wand beeinflusst. Wenn sie an einer warmen Stelle im Raum angebracht ist, z. B. in der Nähe eines Kamins, wird sie von dessen Wärme beeinflusst.

  • Seite 31: Störungsanzeigen

    Wenn eine Störung blinkend ange- rungen zurücksetzen (Reset)“, zeigt wird, muss diese mit einem Seite 33). Reset zurückgesetzt werden. Tab. 2 Störungen und besondere Anzeigen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Raumcontroller RC20 • Ausgabe 11/2002...
  • Seite 32 Der Störungscode ist zweiteilig. Zuerst wird der Servicecode angezeigt (z. B. „A01“). Drehknopf nach rechts drehen, um den zweiten Teil (z. B. „816“) anzuzeigen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Raumcontroller RC20 • Ausgabe 11/2002...

  • Seite 33: Störungen Zurücksetzen (Reset)

    Das Display des BC10 zeigt „rE“ an, während der Reset durchge- führt wird. Ein Reset ist nur möglich, wenn eine Störung blinkend angezeigt wird. Wenn das Display des RC20 anschließend wieder die Daueranzei- ge anzeigt, ist die Störung beseitigt. Wenn sich die Störung nicht zurücksetzen lässt: Notieren Sie sich die Störungsmeldung und benachrichtigen...

  • Seite 34: Stichwortverzeichnis

    Frostgefahr ....33 RC20 alleine im System ..11 RC20 als Fernbedienung ..11 Referenzraum .
  • Seite 35 Wochentag ....26 Zirkulation ....24 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Bedienungsanleitung Raumcontroller RC20 • Ausgabe 11/2002...
  • Seite 36 Heizungsfachbetrieb: Deutschland Buderus Heiztechnik GmbH, D-35573 Wetzlar http://www.heiztechnik.buderus.de E-Mail: info@heiztechnik.buderus.de Österreich Buderus Austria Heiztechnik GmbH Rennbahnweg 65, A-1220 Wien http://www.buderus.at E-Mail: office@buderus.at Schweiz Buderus Heiztechnik AG Netzibodenstr. 36, CH-4133 Pratteln http://www.buderus.ch E-Mail: info@buderus.ch...
